Bau- und Bedienungsanleitung 1
Best.-Nr.: 152271
Version: 1.0
Stand: Januar 2018
Homematic IP

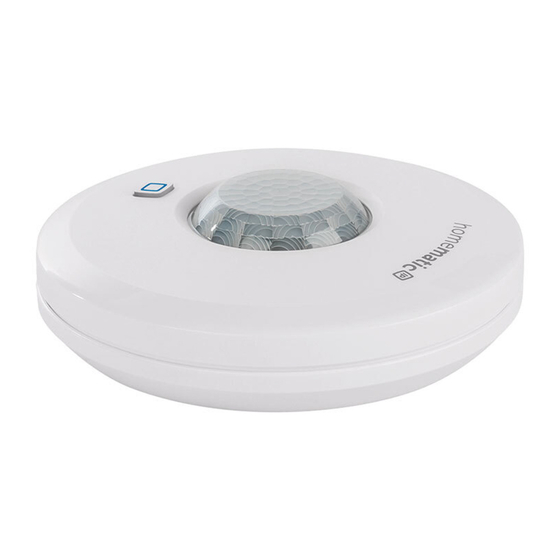

Präsenzmelder
HmIP-SPI
Technischer Kundendienst
Für Fragen und Auskünfte stehen Ihnen unsere qualifizierten technischen Mitarbeiter gerne zur Verfügung.
ELV · Technischer Kundendienst · Postfach 1000 · 26787 Leer · Germany
E-Mail: technik@elv.de
Telefon: Deutschland 0491/6008-245 · Österreich 0662/627-310 · Schweiz 061/8310-100
Häufig gestellte Fragen und aktuelle Hinweise zum Betrieb des Produkts finden Sie bei der Artikelbeschrei-
bung im ELV Shop: www.elv.de ...at ...ch
Nutzen Sie bei Fragen auch unser ELV Technik-Netzwerk: www.netzwerk.elv.de
Reparaturservice
Für Geräte, die aus ELV Bausätzen hergestellt wurden, bieten wir unseren Kunden einen Reparaturservice an.
Selbstverständlich wird Ihr Gerät so kostengünstig wie möglich instand gesetzt. Im Sinne einer schnellen Ab-
wicklung führen wir die Reparatur sofort durch, wenn die Reparaturkosten den halben Komplettbausatzpreis nicht
überschreiten. Sollte der Defekt größer sein, erhalten Sie zunächst einen unverbindlichen Kostenvoranschlag.
Bitte senden Sie Ihr Gerät an: ELV · Reparaturservice · 26787 Leer · Germany
ELV Elektronik AG · Maiburger Straße 29–36 · 26789 Leer · Germany
Telefon 0491/6008-88 · Telefax 0491/6008-7016 · www.elv.de
www.elv.de
Werbung
Verwandte Anleitungen für elv HmIP-SPI
Inhaltszusammenfassung für elv HmIP-SPI
- Seite 1 Nutzen Sie bei Fragen auch unser ELV Technik-Netzwerk: www.netzwerk.elv.de Reparaturservice Für Geräte, die aus ELV Bausätzen hergestellt wurden, bieten wir unseren Kunden einen Reparaturservice an. Selbstverständlich wird Ihr Gerät so kostengünstig wie möglich instand gesetzt. Im Sinne einer schnellen Ab- wicklung führen wir die Reparatur sofort durch, wenn die Reparaturkosten den halben Komplettbausatzpreis nicht...
-
Seite 2: Präziser Aufpasser - Homematic Ip Präsenzmelder
Durch den integrierten Hellig- keitssensor lassen sich Schaltbefehle auch gerätesei- tig abhängig von der relativen Umgebungshelligkeit Geräte-Kurzbezeichnung: HmIP-SPI auslösen. Zudem besteht die Möglichkeit, aktorseitig Versorgungsspannung: 2x 1,5 V LR6/Mignon/AA anhand der im Schaltbefehl mitgesendeten Helligkeit Stromaufnahme: 80 mA max. - Seite 3 Montage an der Decke sehr einfach. Dank im Gerät wird dann anhand der eingestellten Emp- Bild 1: Über den Anlernmodus der WebUI kann der Präsenzmelder an die CCU2 angelernt werden. Bild 2: Die Konfigurationsmöglichkeiten des Präsenzmelders HmIP-SPI in der WebUI der CCU2 www.elv.de...
-
Seite 4: Bedienung Und Konfiguration
IOVDD_1 PC15 IOVDD_3 IOVDD_5 AVDD_0 System- MP27 MP25 AVDD_2 Button MP28 RESETn 100n DECOUPLE +UBAT EFM32G210F128 M24M01- Microcontroller R-DW 6 T P MP30 Sabotage- 100n 100n 100n 100n 100n 100n Button 100n 100n Bild 3: Das Schaltbild des HmIP-SPI www.elv.de... - Seite 5 Gerät bzw. zum Betriebsspannungspuffer gegen einen Spannungsein- Bausatz mitgelieferten Bedienungsanleitung. bruch bei Belastung der Betriebsspannung. Bild 4: Platinenfotos der vollständig bestückten Platine mit zugehörigen Bestückungsplänen, links die Unterseite, rechts die Oberseite Bild 5: Der komplette Lieferumfang des Bausatzes www.elv.de...
- Seite 6 Bild 6: So werden die Batterieleitungen vorbereitet. Plus-Kontakt Einschieben... Minus-Kontakt ...bis zum Einrasten Bild 7: So erfolgt das Einsetzen der Battereikontakte. Dabei ist auf die richtige Zuordnung der Plus- und Minus-Kontakte zu achten sowie darauf, dass die Kontakte sicher einrasten. www.elv.de...
- Seite 7 1x ein, SMD, 3,8 mm Höhe Stiftleiste, 2x 4-polig, gerade Elektronik-Träger Gehäuseoberteil, bedruckt PIR Fresnel-Linse, 13000- PF111 CL, mit Anguss Lichtleiter, bedruckt Leiterplattenabdeckung HmIP-SPI, bedruckt Wandhalterung Sabotage-Hebel Minus-Batteriekontakte Plus-Batteriekontakte flexible Leitung, ST1 x 0,22 mm², schwarz flexible Leitung, ST1 x 0,22 mm², rot...
- Seite 8 Elektronikeinheit gemäß der Bilderfolge in Bild 11. Dazu ist zunächst die Antenne des TRX-Moduls Bild 12: Der Antennendraht ist in die zugehörigen durch die Gehäuseöffnung zu führen, wie im zwei- Haltenuten einzulegen. ten Bild der Bilderfolge zu sehen, und danach die www.elv.de...
- Seite 9 Montage- und Bedienungsanleitung zu finden. nungsgemäß einrasten. Bild 13: Beim Einsetzen der Sensorlinse ist strikt auf Orientierungspin die richtige Lage zu achten, siehe Text. Bild 14: Beim Aufsetzen des Gehäuseoberteils ist darauf zu achten, dass die vier Rastnasen sauber einrasten. www.elv.de...
- Seite 10 Bild 15: Hier ist das Aufsetzen des Gehäusedeckels für die Elektronikeinheit zu sehen. Bild 17: Das Gerät mit eingelegten Batterien Bild 18: Der Gehäuseboden wird aufgesetzt und so das Bild 19: Für die Schraubmontage werden Gerät komplettiert die Langlöcher im Gehäuseboden genutzt. www.elv.de...
- Seite 11 Bau- und Bedienungsanleitung 11 www.elv.de...
- Seite 12 Verwendung von Blei und bleihaltigen Stoffen mit mehr als 0,1 Gewichtsprozent Blei in der Elektro- und Elektronikproduktion. Die ELV Produktion wurde daher auf bleifreie Lötzinn-Legierungen umgestellt und sämtliche vorbestückte Leiterplatten sind bleifrei verlötet. Bleihaltige Lote dürfen im Privatbereich zwar weiterhin verwendet werden, jedoch kann das Mischen von blei- freien- und bleihaltigen Loten auf einer Leiterplatte zu Problemen führen, wenn diese im direkten Kontakt...
