Die max. Länge der Verlängerungen mit Steckkupplung (Isolierstangenverlängerung oder Hand-
habeverlängerung siehe Tabelle 1) sollten insgesamt 4200 mm nicht überschreiten. Sollten dabei
Verlängerungen mit Zahnkupplung zum Einsatz kommen, reduziert sich dieser Wert auf 3000 mm.
Die max. Länge der Verlängerungen mit Zahnkupplung (Verlängerung ISV ZK siehe Tabelle 1) in
Kombination mit dem Adapter AD SQ ZK 165 sollte 840 mm nicht überschreiten.

3.2.7 Montage und Demontage der Kunststoffsteckkupplung

Zur Montage sind die beiden Kupplungsteile einfach zusammen zu stecken, bis der Druckknopf
einrastet.
Zum Lösen der Steckkupplung ist der gelbe Druckknopf im Bereich der ausgeformten Vertiefung
des Buchenteils soweit einzudrücken, dass sich die beiden Kupplungsteile leicht auseinander zie-
hen lassen (siehe Bild 4).

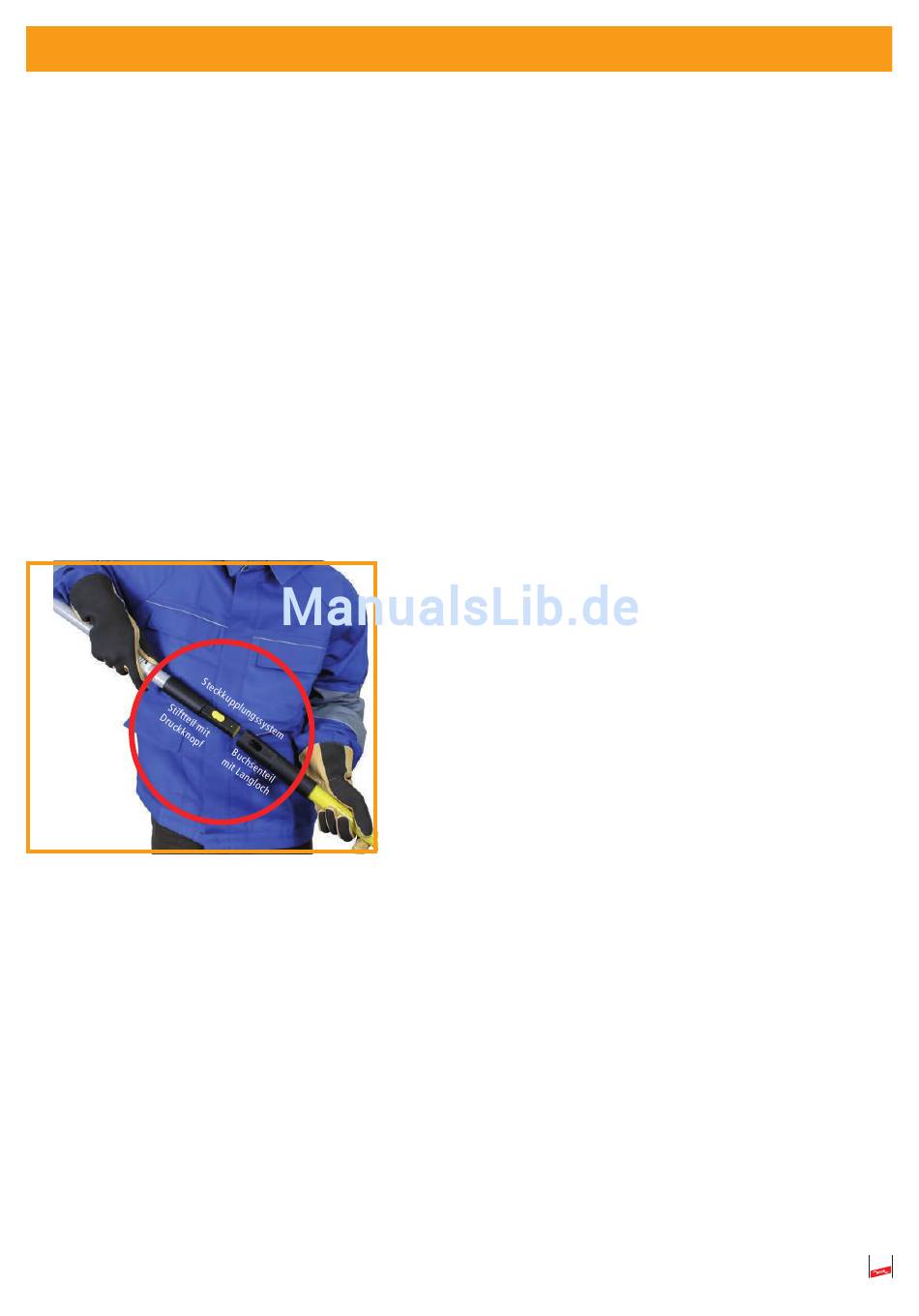

Bild 4 Steckkupplungssystem
Das Kunststoff-Steckkupplungs-System ermöglicht grundsätzlich die Kombination aller Einzelteile unterei-
nander. Einzelteile, mit denen auch unter Spannung stehende Anlagenteile berührt und überbrückt werden
dürfen, sind zusätzlich zu der Kennzeichnung "Nennspannung" und "Doppeldreieck" am Typenschild mit
einer Steckkupplung "GELB" ausgerüstet. Einzelteile mit einer Steckkupplung "SCHWARZ" sind ausschließ-
lich im Handhabebereich der Isolierstange IS 36 STK ... als Handhabeverlängerung einzusetzen.
