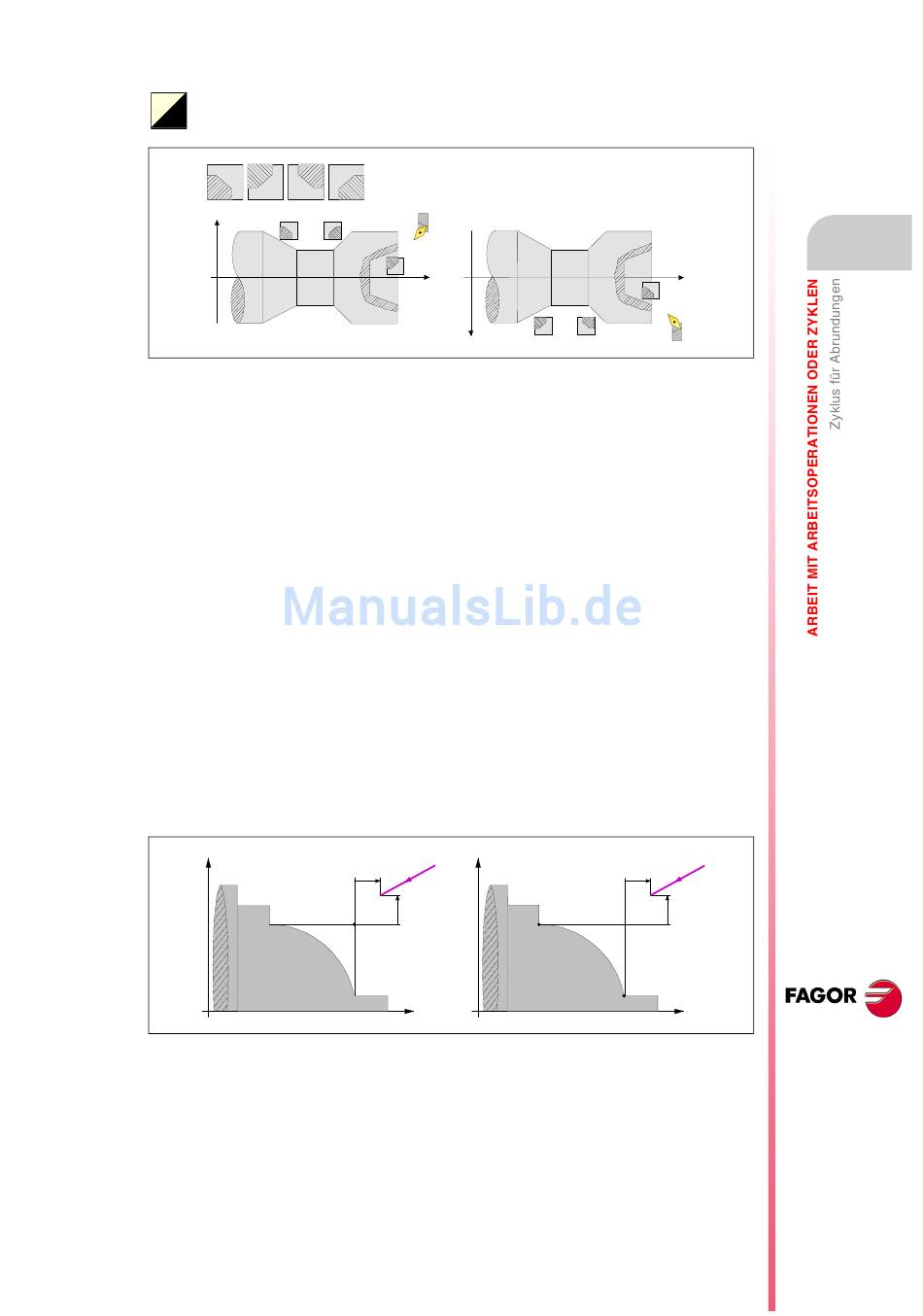

Quadrant der Arbeit.
Der Quadrant der Arbeit erfolgt mit Hilfe der folgenden Bildschirmsymbole. Zur Auswahl
*
des gewünschten Punkts auf dieses Symbol gehen und die zweifarbige Taste drücken.
X
Koordinatenwerte der theoretischen Ecke oder des Anfangspunktes (Xi, Zi) und die
des Endpunktes (Xf, Zf).
Die Koordinaten werden einzeln definiert. Nach der Markierung des Koordinatenwertes der Achse,
der festgelegt werden soll, wird der Wert in der einen oder anderen Weise wie folgt eingeben.
• Manuelles Eingeben des Wertes. Eingeben des gewünschten Wertes und Drücken der Taste
[ENTER].
• Zuweisen der tatsächlichen Stellung der Maschine.
Verfahren der Achse mit dem Handrad oder JOG-Tippbetrieb bis zum gewünschten Punkt
Betätigen der Taste [RECALL], damit die ausgewählten Daten mit den angezeigten Werten im
oberen, rechten Fenster übernommen werden und dann drückt man die Taste [ENTER].
Das obere, rechte Fenster zeigt jederzeit die Werkzeugposition an.
Radius der Abrundung (R).
Auf diese Angabe gehen, den gewünschten Wert eintippen und die Taste [ENTER] drücken.
Sicherheitsabstand.
Wenn man Kollisionen mit dem Werkstück vermeiden will, erlaubt die CNC, dass ein
Annäherungspunkt zum Werkstück festgelegt wird. Der Sicherheitsabstand zeigt die Position vom
Annäherungspunkt in Bezug auf der theoretischen Ecke an.
Um einen dieser Werte zu ändern, wird dieser Wert markiert, der gewünschte Wert wird
eingegeben, und man drückt die Taste [ENTER].
X
Für den Wert des Sicherheitsabstands auf X wird immer in Radien definiert.
Z
X
X
Z
X
Xi, Zi
Z
Z
Z
X
Xf, Zf
Xi, Zi
Z
3.
