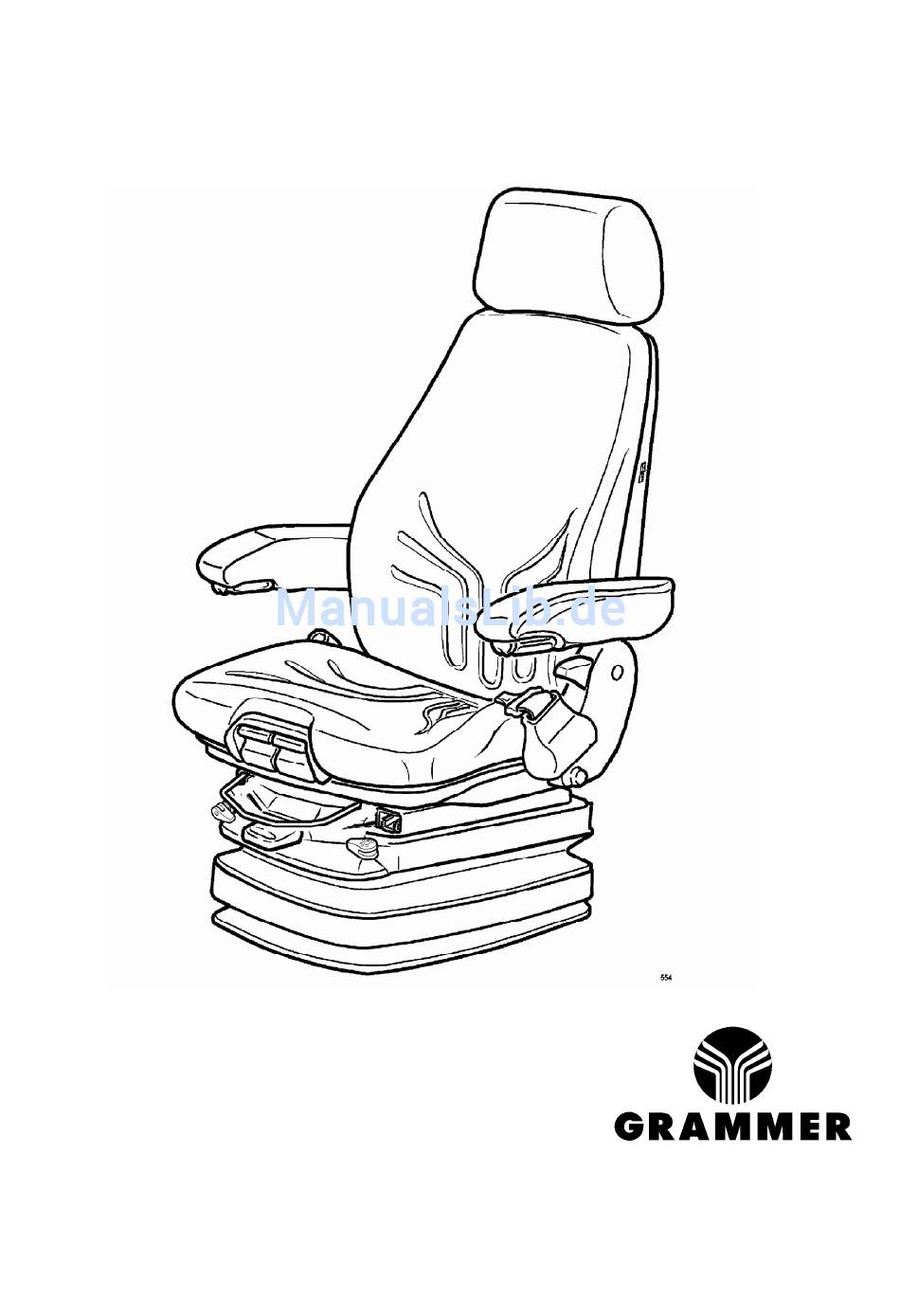

- Seite 1 ACTIMO XXL 06/2012 1 069 421_b...
- Seite 2 ..........................3 ........................... 17 ........................... 31 ........................... 45 ........................... 59 ........................... 73...
-
Seite 3: Ihr Grammer-Team
GRAMMER AG: Sitz-Komfort für hohe Ansprüche! Sie haben einen GRAMMER Sitz erworben. Gratulation! Nehmen Sie bitte Platz und erleben Sie Sitz-Komfort und Sicherheit. Freuen Sie sich auf einen Fahrersitz, der sich durch einfache Bedienung und hohe Anpassungsfähigkeit auszeichnet. Mit Ihrem neuen Fahrersitz fördern Sie nicht nur Ihre Gesundheit, sondern auch Ihre Leistungsfähigkeit. -
Seite 5: Inhaltsverzeichnis
Bedienungsanleitung Inhaltsverzeichnis Hinweise ....................... 6 Sicherheitshinweise ..................6 Anschlussdaten .................... 8 Gewährleistung und Haftung ................ 8 Sitzfunktionen und Bedienung ..............9 Gewichtseinstellung ................9 Höheneinstellung .................. 9 Sitzneigungseinstellung................. 9 Sitztiefeneinstellung ................10 Stoßdämpfung ..................10 Armlehnenneigung *................10 Armlehnen * **..................11 Kopfstütze * ** .................. -
Seite 6: Hinweise
Jeweilige länderspezifische Vorschriften und Einbauvorschriften des Fahrzeugherstellers sind dabei zu berücksichtigen. Die jeweiligen länderspezifischen Einbauvorschriften sind bei der GRAMMER AG und deren Vertretungen oder beim Fahrzeughersteller zu erhalten. Für den Erhalt Ihrer Gesundheit ist ein stets funktionierender und individuell eingestellter •... - Seite 7 Jede Veränderung des Serienzustandes des Fahrersitzes (z.B. durch Nachrüsten von • • • • nicht original Nachrüst- und Ersatzteilen der GRAMMER AG) kann den geprüften Zustand des Fahrersitzes aufheben. Es können Funktionen des Fahrersitzes beeinträchtigt werden, die Ihre Sicherheit gefährden. Aus diesem Grund muss jede bauliche Veränderung des Fahrersitzes durch die GRAMMER AG freigegeben werden.
-
Seite 8: Anschlussdaten
• • • • und Reparatur keine Gewährleistung oder Haftung für daraus folgende Schäden. Einzelheiten über die von der GRAMMER AG gewährten Ansprüche finden sich in Ihren • • • • vertraglichen Unterlagen (siehe Rechnung oder Lieferschein). Andere als dort beschriebene Ansprüche können gegenüber der GRAMMER AG nicht geltend gemacht... -
Seite 9: Sitzfunktionen Und Bedienung
Sitzfunktionen und Bedienung Gewichtseinstellung Das jeweilige Fahrergewicht muss bei stehendem Fahrzeug und belastetem Fahrersitz durch kurzes Ziehen des Betätigungshebels der automatischen Gewichts- und Höheneinstellung (Pfeil) eingestellt werden. Die Einstellung erfolgt in absolut ruhigem Sitzen. Vor Betätigung der Gewichtseinstellung Stoßdämpfereinstellung auf weich stellen. Um Gesundheitsschäden zu vermeiden, muss vor Inbetriebnahme des Fahrzeuges die individuelle... -
Seite 10: Sitztiefeneinstellung
Sitzfunktionen und Bedienung Sitztiefeneinstellung Die Sitztiefe kann individuell angepasst werden. Zum Einstellen der Sitztiefe den rechten Griff nach oben ziehen. Durch gleichzeitiges nach vorn oder hinten Schieben der Sitzfläche wird die gewünschte Position erreicht. Stoßdämpfung Die Dämpfung des Sitzes kann den Fahrbahn- bzw. -
Seite 11: Armlehnen
Sitzfunktionen und Bedienung Armlehnen * ** Die Armlehnen können bei Bedarf nach hinten geklappt und in der Höhe individuell angepasst werden. Zur Verstellung der Armlehnenhöhe wird die runde Kappe (Pfeil) aus der Abdeckung herausgehebelt und die dahinter liegende Sechskantmutter (Schlüsselweite 13 mm) gelöst. -
Seite 12: Lendenwirbelstütze
Sitzfunktionen und Bedienung Lendenwirbelstütze Durch Betätigung des oberen und unteren Schalters kann die Stärke der Vorwölbung im oberen und unteren Bereich des Rückenpolsters individuell angepasst werden. Dadurch kann sowohl der Sitzkomfort erhöht als auch die Leistungsfähigkeit des Fahrers erhalten werden. Die Vorwölbung der Lendenwirbelstütze wird durch Drücken des jeweiligen Schalters auf "+"... -
Seite 13: Längseinstellung
Sitzfunktionen und Bedienung Längseinstellung Durch Betätigen des Verriegelungshebels nach oben wird die Längseinstellung freigegeben. Vorsicht Unfallgefahr! Verriegelungshebel nicht während der Fahrt betätigen. Nach der Einstellung muss der Verriegelungshebel in der gewünschten Position hörbar einrasten. Nach dem Verriegeln darf sich der Fahrersitz nicht mehr in eine andere Position verschieben lassen. -
Seite 14: Pflege
Pflege Schmutz kann die Funktion des Fahrersitzes beeinträchtigen. Halten Sie deshalb Ihren Fahrersitz sauber! Polster müssen zur Pflege nicht vom Sitzgestell gelöst und abgenommen werden. Vorsicht Verletzungsgefahr durch Vorschnellen der Rückenlehne! Beim Reinigen des Rücken- lehnenpolsters muss bei Betätigung der Rückenlehnen- einstellung die Rückenlehne mit der Hand abgestützt werden.
