WILDEBOER FK90 Handbuch Seite 12

FK90 Brandschutzklappen

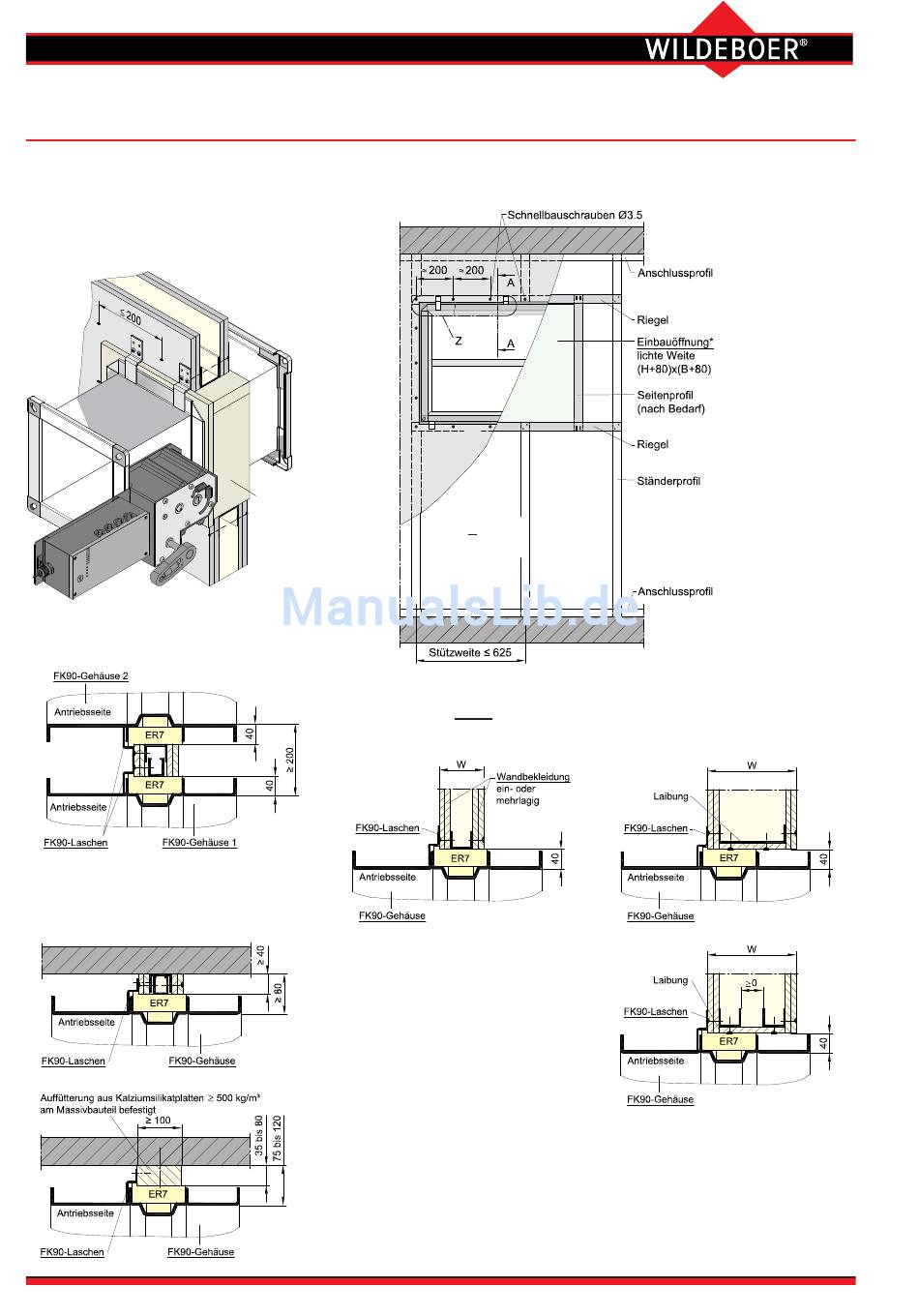

Einbau in Metallständerwänden (2) Einbau mit Einbaurahmen
Einbau mit Einbaurahmen ER7 in beidseitig bekleideten Wänden mit Metallständer
Einbauprinzip
Einbauabstand
Anschlüsse direkt an massiven
Wänden, Decken (Fußböden)
Anwenderhandbuch 5.0-1 (2017-10) 12
für gewerbliche Küchen
Einbau-
rahmen
ER7
Detail Z
⇒ siehe Seite 10
Querschnitte A - A
Wanddicken W ≤ 120 mm
Baureihe FK90 - Küche
Wanddicken W > 120 mm
Doppelständerwände
Die Dicke der Laibungen sollte mindes-
tens einer Bekleidungslage entsprechen.
• Befestigung mit FK90 - Laschen FK90 - Laschen
sind bauseits bis zu 25 mm kürzbar!
• Elastische Stutzen
⇒ siehe Seite 22
* ) Sind Laibungen
vorhanden, müs-
sen deren Dicken
zum Maß der Ein-
bauöffnung hinzu-
gerechnet werden!
⇒ siehe Seite 10
Alle Maße in mm
⇒ siehe Seite 10
Änderungen vorbehalten
