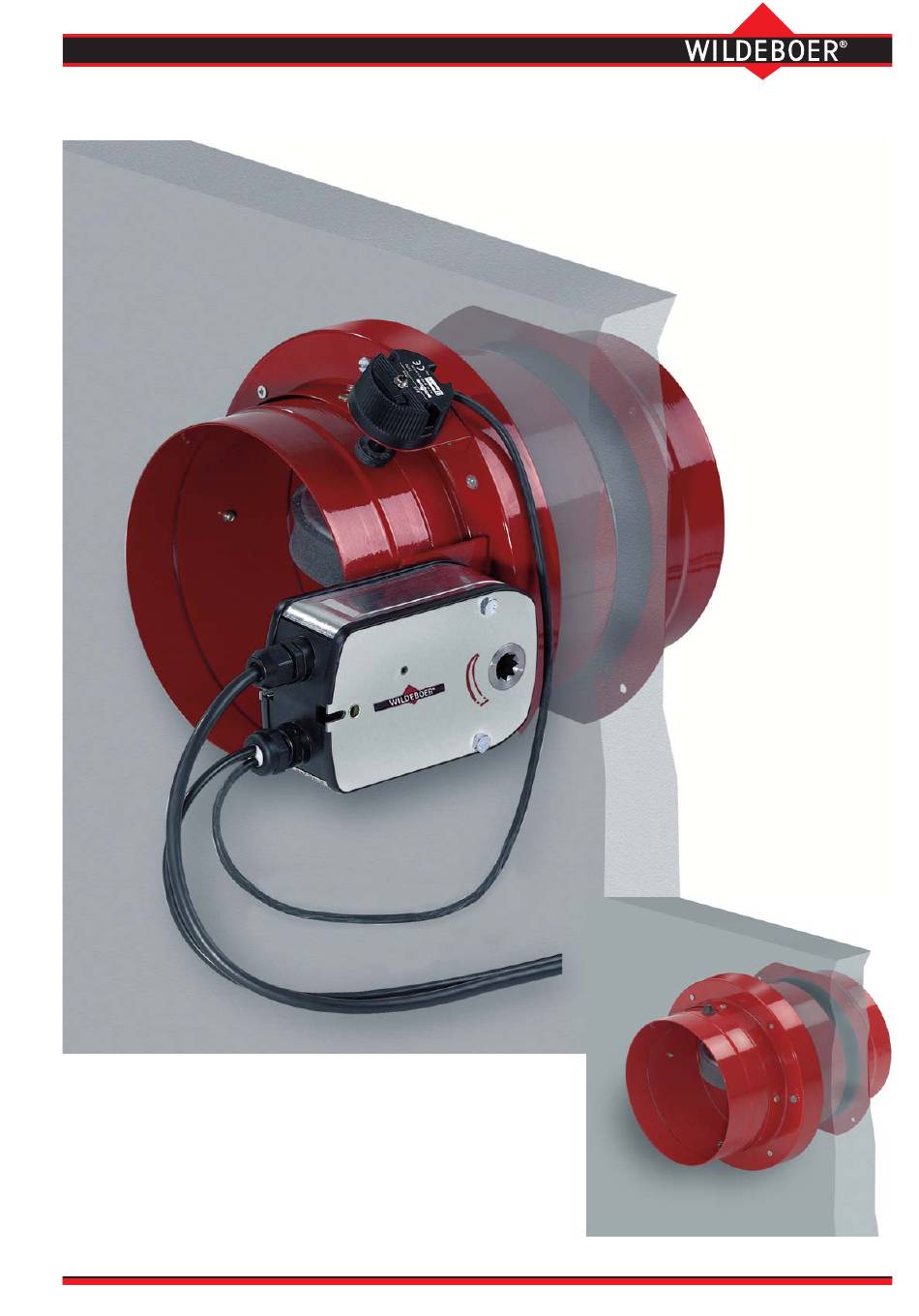

- Seite 1 Mit elektrischem Antrieb - Wartungsfrei - FR90K Brandschutzklappen Mit Schmelzlot Anwender - Handbuch 5.3 - 2 (2007.04) 1...
- Seite 2 FR90K Brandschutzklappen Typ, Verwendung Feuerwiderstandsdauer FR90K 90 Minuten Ist die Feuerwiderstandsdauer der Zulassungen Feuerwiderstandsklassen Wand, Decke oder Leitung, in der der DIBt Z 41.3 - 303 K30, K60, K90 Einbau erfolgt, geringer, ergeben sich Minderungen. ⇒ siehe Seiten 7 bis 9 VKF Z 14272 Die Klassifizierungen K30, K60, K90 •...
- Seite 3 FR90K Brandschutzklappen - mit Schmelzlot - Beschreibung, Größen, technische Daten Dargestellt mit Schmelzlot-Auslöseeinrichtung 1 Einschubstutzen 2 Einschubgehäuse 3 Intumeszenzdichtung Detailansicht 4 Klappenblatt Maueranker ⇒ siehe Seite 6 5 Schmelzlot 6 Zugfeder 7 Schmelzlothalter 8 Anschlag FR90K Brandschutzklappen mit Schmelzlot. Einschubbauart für raumluft- 9 Endschalter für die Klappenblatt- technische Anlagen.
- Seite 4 FR90K Brandschutzklappen - mit Schmelzlot - Dimensionierung: Volumenstrom, Druckverlust, Schallleistungspegel Einbau beidseitig mit Leitungsanschluss Beispiel Größe DN 160 Volumenstrom = 461 m Schallleistungspegel L 40 dB(A) Δp Druckverlust 18 Pa Brandschutzklappen nicht im dunkel markierten Dia- gramm-Bereich verwenden! Einbau mit Schutzgitter, frei ansaugend Einbau mit Schutzgitter, frei ausblasend Legende /h] Volumenstrom...
- Seite 5 FR90K Brandschutzklappen - mit elektrischem Antrieb - Beschreibung, Größen, technische Daten Maße ⇒ siehe Seite 3 Wartungsfreie FR90K Brandschutzklappen mit elektrischem Antrieb. 1 Einschubstutzen Einschubbauart für raumlufttechnischen Anlagen. Zum Einbau in massiven 2 Einschubgehäuse Wänden und Decken, leichten Trennwänden, Schachtwänden und in Wan- 3 Klappenblatt dungen von Lüftungsleitungen.
- Seite 6 FR90K Brandschutzklappen - mit elektrischem Antrieb - Dimensionierung: Volumenstrom, Druckverlust, Schallleistungspegel Einbau beidseitig mit Leitungsanschluss Beispiel Größe DN 160 Volumenstrom = 569 m Schallleistungspegel L 40 dB(A) Δp Druckverlust 29 Pa Brandschutzklappen nicht im dunkel markierten Dia- gramm-Bereich verwenden! Einbau frei ansaugend Einbau frei ausblasend Legende /h] Volumenstrom...
- Seite 7 FR90K Brandschutzklappen Einbau in massiven Wänden und Decken und in leichten Trennwänden Einbau hängend / stehend Zuordnung Feuerwiderstandsklassen in massiven Decken abhängig von Mindestdicken der Wände und Decken Mindestdicken "W" und "D" [mm] der Massivwände und Massivdecken Feuerwiderstandsklasse der Wand / Decke Feuerwiderstandsklasse der Brandschutzklappe Mauerwerk DIN 1053 aus - Langlochziegel...
- Seite 8 FR90K Brandschutzklappen Einbau in massiven Wänden und Decken und in leichten Trennwänden Einbau in leichten Trennwänden Einbau allgemein Beidseitig bekleidete Trennwände mit Einseitig bekleidete Trennwände mit Ein Einbau mit Vermörtelung in massiven Wänden und Decken und in leichten Trenn- Metallständer Metallständer (Schachtwände) wänden muss mit Mörtel der Gruppen II oder Trennwände ohne Metallständer...
- Seite 9 FR90K Brandschutzklappen Einbau in Lüftungsleitungen mit Feuerwiderstandsdauer Zuordnung Feuerwiderstandsklassen Leitung: Brandschutzklappe: Einbau in Lüftungsleitungen ( Plattenleitungen, Leitungen mit Plattenisolierungen) Mörtelfreier Einbau mit umlaufender Vermörtelung Details zum Einbau entsprechend ⇒ Seite 7 Umlaufende Spalten mit leitungseigenen Baustoffen verschließen DN + 20 mm ist ein Mindestmaß! Zur Erleichterung der Vermörtelung werden größere Einbauöffnungen empfohlen! Einbaulagen...
- Seite 10 • Platzbedarf für Kabel zu elektrischen ten Räumen verwendet werden. tung auszuführen. Anschlüs sen ist zu berücksichtigen. Dieses Anwender - Handbuch, Zulassungsbescheide und die Be triebsanleitung für FR90K Brandschutzklappen sind im Internet unter www.wildeboer.de verfügbar! Anwender - Handbuch 5.3 - 2 (2007.04) 10 Änderungen vorbehalten...
- Seite 11 Anschlussleitungen ..Stück Nenngröße: DN..Volumenstrom: ..m³/h Druckverlust: ..Pa Schallleistungspegel: ..dB(A) Fabrikat: WILDEBOER Typ: FR90K Deutsche Zulassungsnummer: Z 41.3 - 303 liefern: ... montieren: ... Nicht fettgedruckte Texte nach Bedarf auswählen! Änderungen vorbehalten Anwender - Handbuch 5.3 - 2 (2007.04) 11...
