FK90 Brandschutzklappen

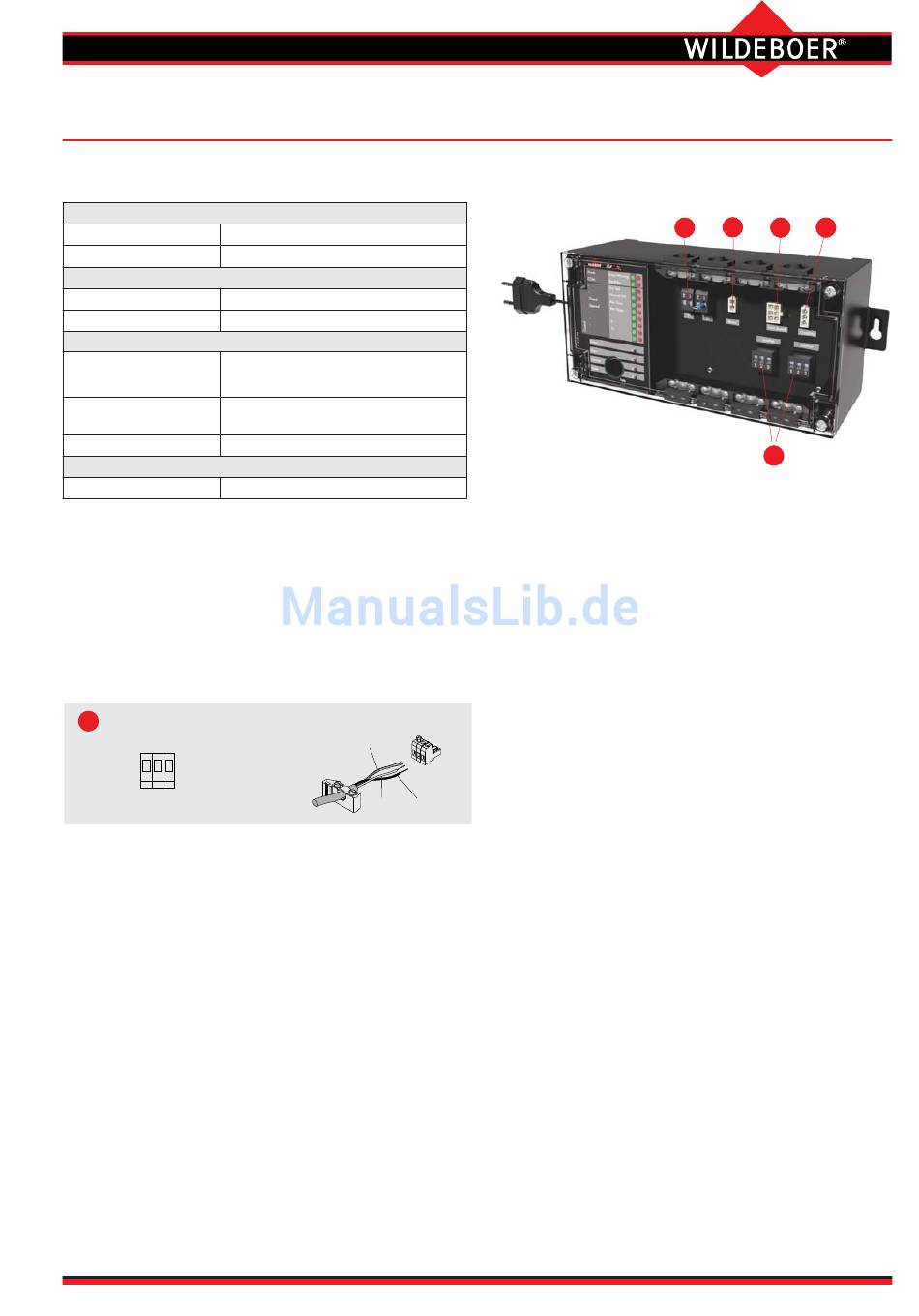

Elektrische Anschlüsse zur Steuereinheit FKKUE-03
Steuereinheit FKKUE-03 für manuell oder motorisch öffnende FK90 Brandschutzklappen für gewerbliche Küchen.
Umgebungsbedingungen
Temperatur 0 – +70 °C
Relative Feuchte 95 % ohne Betauung
Sicherheit
Schutzklasse Klasse II
Schutzgrad IP 40
Netzanschluss
88 – 265 V AC, 47 – 63 Hz; mit Europa-
Versorgungsspannung
stecker und 1,5 m Anschlussleitung
T 2,5 A, 250 V, Schaltvermögen: „H"
Sicherung
(5 x 20 mm)
Leistungsaufnahme P = 25 W, S = 42 VA
Anschlussklemmen
zul. Leiterquerschnitt 0,34 – 2,5 mm²
• Drucktaster zur manuellen Bedienung.
• LED - Anzeigen für Betriebszustände und Störungen.
• Die Steuereinheit führt auch parametrierbare, unterbre-
chungsgesicherte Folgeschaltungen aus; wenn bei-
spielsweise mit dem Schließen der FK90 Brandschutz-
klappen für gewerbliche Küchen auch andere schlie-
ßen müssen.
⇒ siehe Seiten 8 (Einbau in Schächten) und 15
7 9
Subnetz
CAN-HIGH (1)
CAN-LOW (2)
1 2 3
CAN-Shield (3)
Änderungen vorbehalten
für gewerbliche Küchen
• Ventilatoren müssen bei einer Auslösung über ein
BS2-IO-01 IO-Modul ausgeschaltet werden!
• Bei einer Auslösung wird ein sehr schnelles Schließen
der Brandschutzklappe über den Federrücklaufantrieb
veranlasst.
3 2
3
1
2 1
Baureihe FK90 - Küche
-für das BS2 Kommunikationssystem-
3
4
