Vision TC-HDMICAT+ Produkthandbuch Seite 9

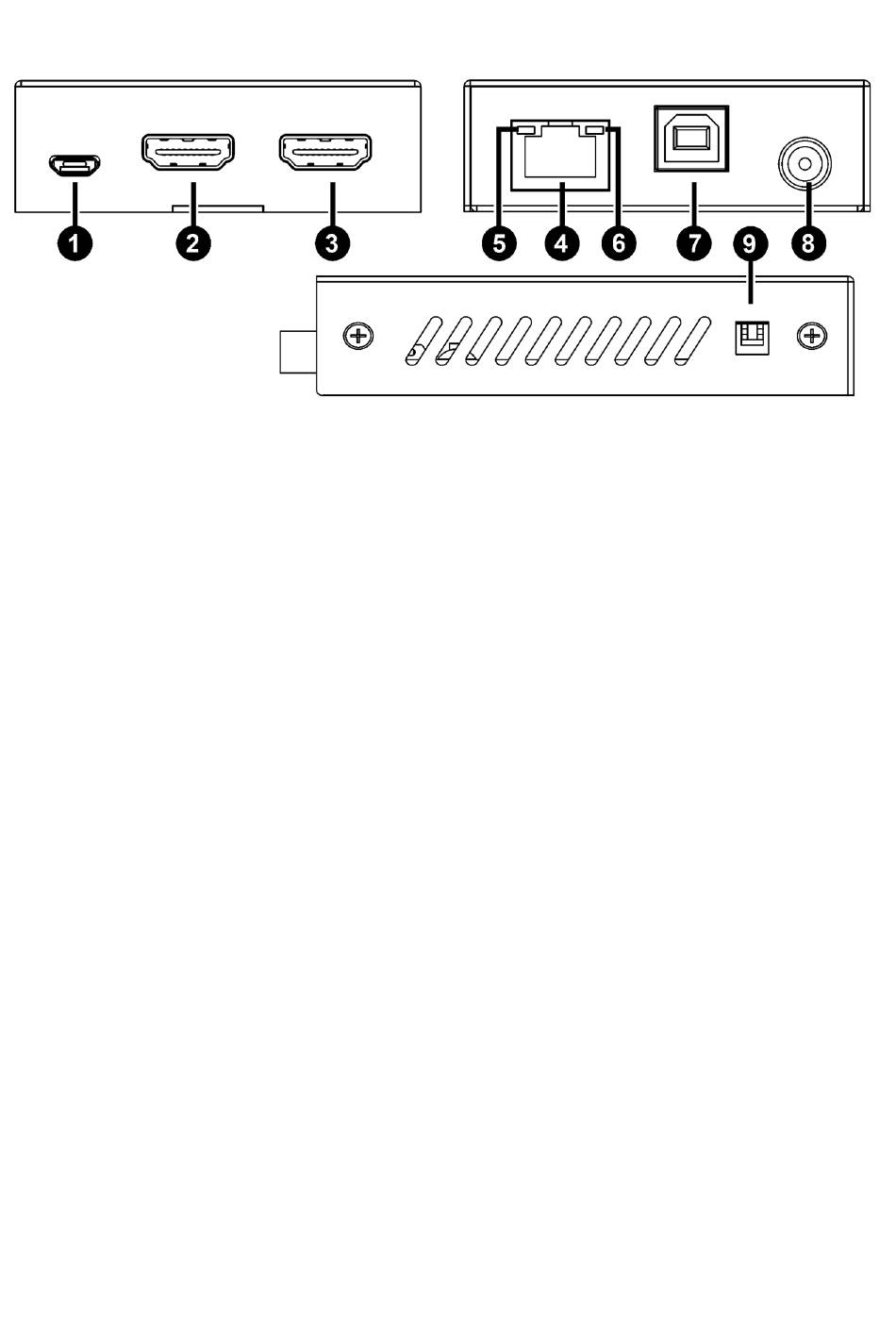

SENDER
1. MICRO-USB SERVICEPORT
For firmwareopdateringer
2. HDMI LOOP UDGANG
Opret forbindelse til lokal skærm som computerskærm
3. HDMI-INDGANG
Tilslut kilde som PC eller bærbar computer
4. CAT6 OUTPUT
Forbinder sender og modtager med CAT5- eller CAT6-kabel. Maksimal kabellængde:
CAT6/6A/7: 4K 60 Hz 70 m
5. DATA LED – gul
Til: HDMI-signal har HDCP
Blinkende: HDMI-signal har ikke HDCP
Fra: Intet HDMI-signal
6. LINK LED – grøn
På: sender og modtager er forbundet med hinanden
Blinkende: dårlig forbindelse
Fra: sender og modtager ikke forbundet
7. USB-B
Tilslut PC her. Understøtter USB 1.1.
8. 12V/1A DC STRØM
Kun én strømforsyning følger med dette produkt. Den kan bruges enten ved senderen eller
modtageren. Strømmen overføres til den anden ende gennem CAT6-kablet.
