Vision TC-HDMICAT+ Produkthandbuch Seite 56

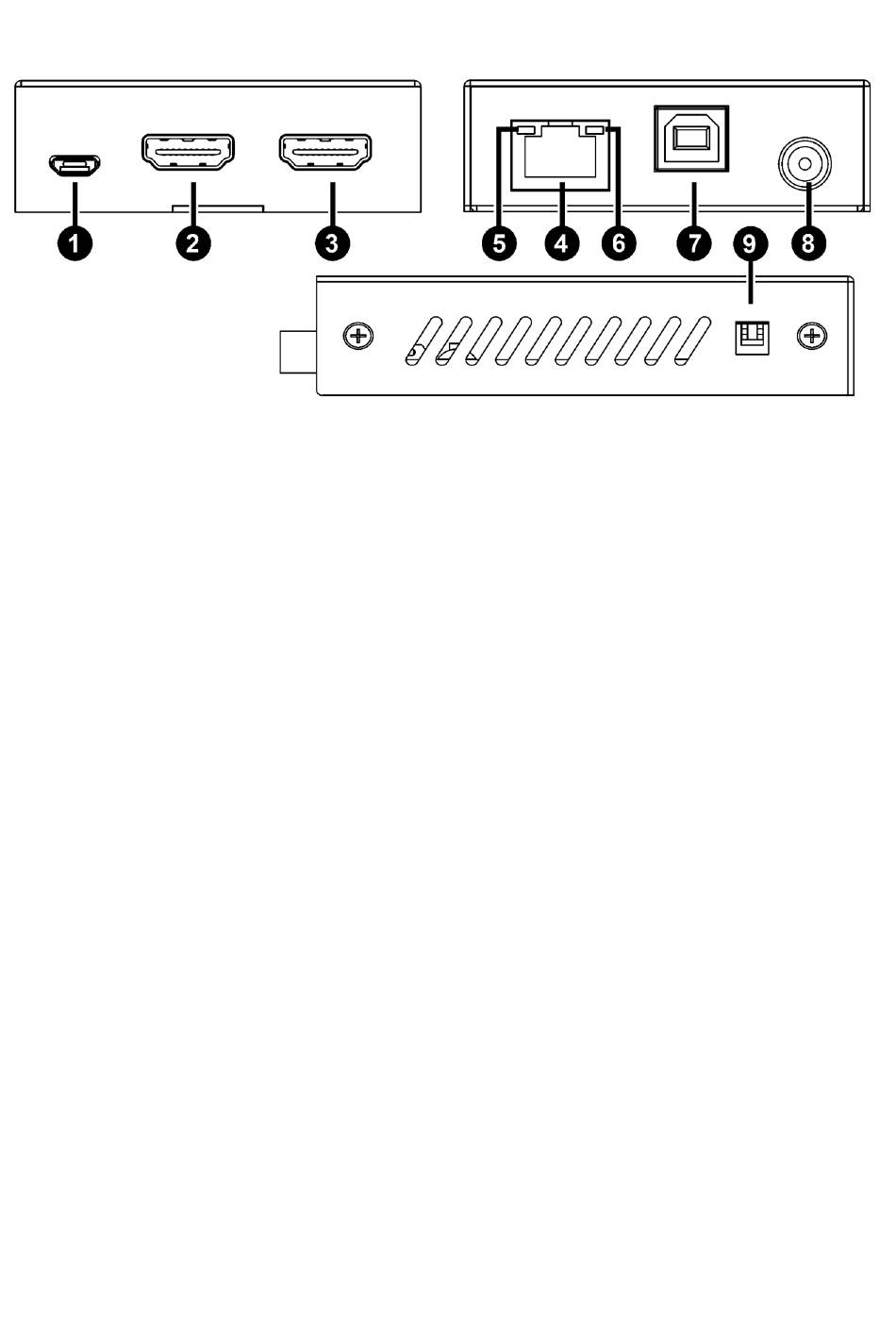

NADAJNIK
1. Port serwisowy Micro-USB
do aktualizacji oprogramowania
2. Wyjście HDMI LOOP
podłącz do lokalnego wyświetlacza, np. monitora
3. Wejście HDMI
podłącz źródło, np. komputer PC lub laptop
4. Wyjście CAT6
łączy nadajnik z odbiornikiem za pomocą kabla CAT5 lub CAT6
Maksymalna długość kabla:
CAT6/6A/7: 4K 60 Hz: 70 m
5. Dioda DATA (żółta)
Świeci: sygnał HDMI ma HDCP
Miga: sygnał HDMI nie ma HDCP
Wyłączona: brak sygnału HDMI
6. Dioda LINK (zielona)
Świeci: nadajnik i odbiornik są połączone
Miga: słabe połączenie
Wyłączona: brak połączenia
7. USB-B
podłącz komputer PC (obsługuje USB 1.1)
8. Zasilanie 12V/1A DC
tylko jeden zasilacz w zestawie, może zasilać nadajnik lub odbiornik (zasilanie przesyłane
przez kabel CAT6)
9. Przełącznik EDID DIP
