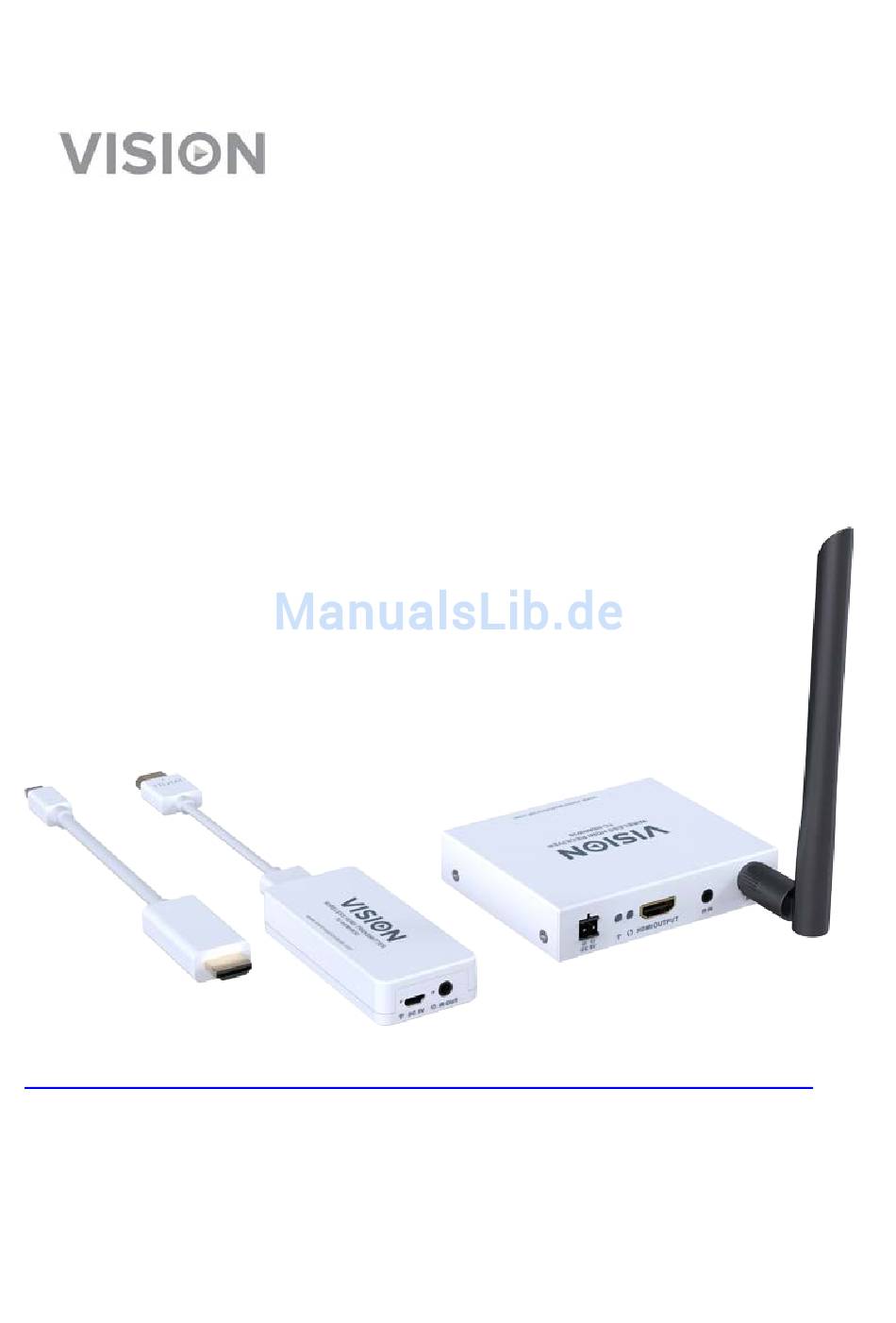

- Seite 1 TECHCONNECT TC-HDMIW30C BEDIENUNGSANLEITUNG www.visionaudiovisual.com/de/techconnect-de/tc-hdmiw30c/ TC-HDMIW30C_manual_de.doc...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. -
Seite 3: Ursprungserklärung
URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. AUFSTELLORT Unter folgenden Bedingungen sollte das Produkt nicht verwendet werden: • An feuchten oder nassen Orten • An Orten mit direkter Sonneneinstrahlung oder in unmittelbarer Nähe von Heizquellen • An extrem kalten Orten •... -
Seite 4: Besonderer Warnhinweis
BESONDERER WARNHINWEIS Verwenden Sie dieses Produkt niemals in der Nähe eines Flugzeugs oder einer medizinischen Einrichtung. Dies kann zu Interferenzen führen. Die Verwendung des Produkts in den folgenden Umgebungen bzw. Situationen kann zu Störungen bei der Ausgabe von Audio und Video führen: Installation des Produkts in Betonwänden •... - Seite 5 SENDER („Tx“) HDMI-Eingang IR-Ausgang (zum Anschließen des IR-Blaster, sodass die Fernbedienung der Signalquelle für das entfernte Display verwendet werden kann) Betriebsanzeige Micro-USB-Stromversorgung 5 V 2 A (mind. 10 W) Datensenderanzeige langsames Blinken = Abgleich wird ausgeführt schnelles Blinken = Datenübertragung permanent = Fehle EMPFÄNGER („Rx“) Phoenix-Anschluss-Netzeingang...
- Seite 6 Einstellung des WLAN-Kanals KANALEINSTELLUNG Die Version HDMIW30C dieses Produkts verwendet keine dynamische Frequenzauswahl. Stattdessen kann der Benutzer den Kanal manuell anpassen, um Störungen durch andere WLAN-Geräte zu vermeiden. Mit dieser Produktversion können mehrere Sets in unmittelbarer Nähe verwendet werden, ohne dass Störungen auftreten, solange separate Kanäle verwendet werden.
-
Seite 7: Ir-Weiterleitung (Passback)
DISPLAY-RUHEMODUS Der Empfänger stoppt die HDMI-Ausgabe, wenn 10 Minuten lang keine Quelle vorhanden ist. Bei ausgeschalteter Quelle wechselt das Display dann in den Ruhemodus. FREQUENZSPEKTRUM Da dieses Produkt 5-GHz-WLAN-Kanäle nutzt, kann es ebenso wie WLAN-Geräte durch externe Störungen beeinträchtigt werden. IR-WEITERLEITUNG (PASSBACK) Wenn ein Quellgerät benutzt wird, das eine Fernbedienung besitzt, ist es durch dieses Produkt möglich, das Display am entfernten Standort mit der Fernbedienung zu bedienen. - Seite 8 TC-HDMIW30C_manual_de.doc...
-
Seite 9: Technische Daten
TECHNISCHE DATEN SENDERABMESSUNGEN: 87 x 40 x 17 mm (Länge x Breite x Höhe) EMPFÄNGERABMESSUNGEN: 97 x 79 x 21 mm (Länge x Breite x Höhe) PACKMASS: 200 x 150 x 80 mm (Länge x Breite x Höhe) PRODUKTGEWICHT: Sender: 300 g Empfänger: 220 g VERPACKUNGSGEWICHT: 650 g WERKSTOFF: Sender: Kunststoff/Empfänger: Metall... -
Seite 10: Enthaltenes Zubehör
KONFORM MIT: RoHS, WEEE, CE/Tx, CE/Rx, CAC/Tx, CAC/Rx, FCC/Tx, FCC/Rx, RCM-POC, RCM- SDOC TEILEBESTELLNUMMER: TC-HDMIW30C [EU SAP: 4684963 / US SAP: 13332299] GARANTIE HAFTUNGSAUSSCHLUSS: Da wir unsere Produkte fortlaufend verbessern, können sich die oben genannten Angaben ohne vorherige Ankündigung ändern. Diese Bedienungsanleitung wird ohne Gewähr veröffentlicht.
