Viessmann Vitola 200 VW3B Montageanleitung Für Die Fachkraft
Öl-heizkessel
Verwandte Anleitungen für Viessmann Vitola 200 VW3B
Inhaltszusammenfassung für Viessmann Vitola 200 VW3B

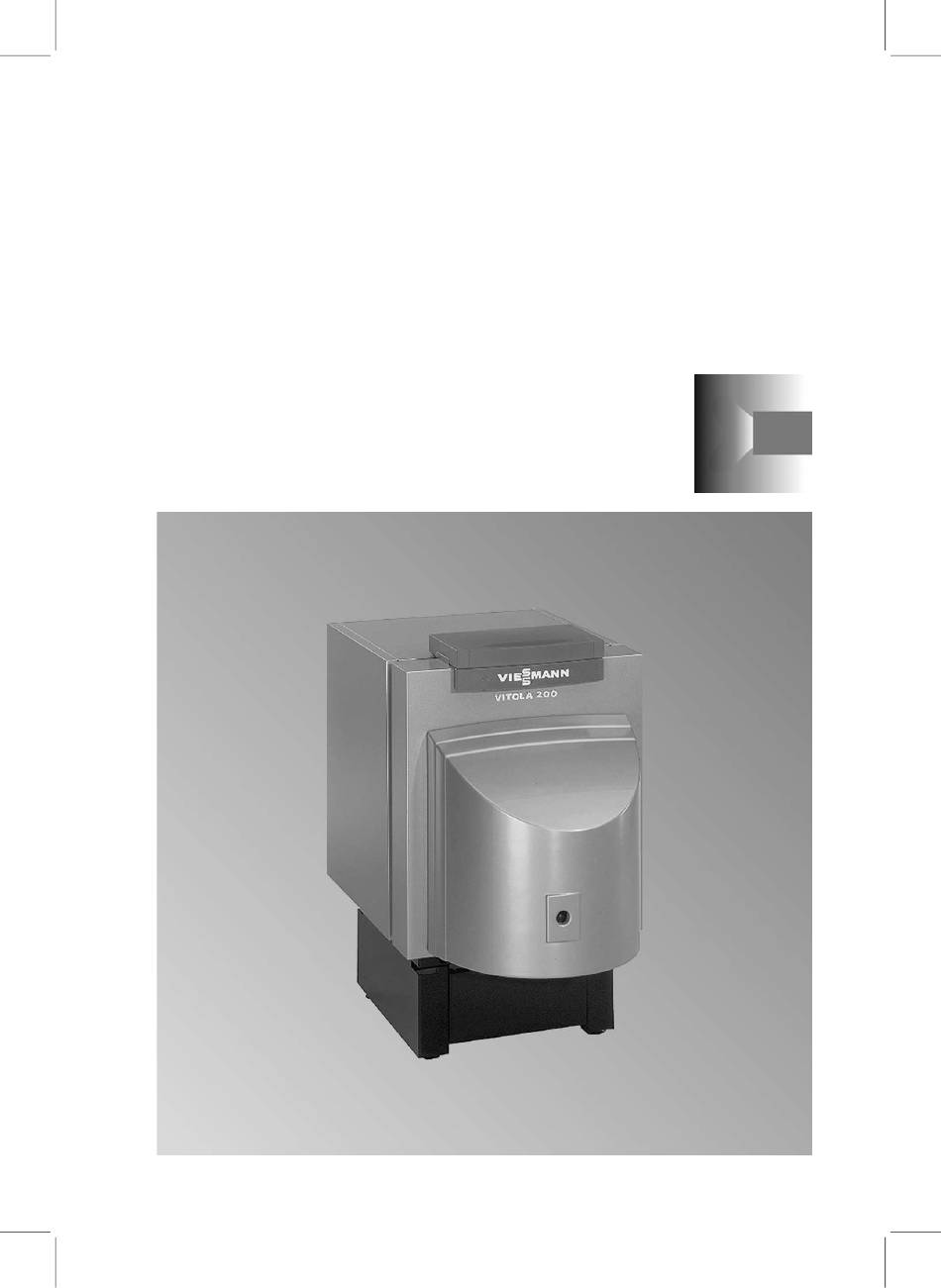

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitola 200 Typ VW3B, 18 bis 50 kW Öl-Heizkessel VITOLA 200 Nach Montage entsorgen! 5581 733 7/2007...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Vorschriften hinweise Beachten Sie bei Arbeiten Achtung die gesetzlichen Vorschriften zur Dieses Zeichen warnt vor Unfallverhütung, Sach- und Umweltschäden. die gesetzlichen Vorschriften zum Umweltschutz, die berufsgenossenschaftlichen Angaben mit dem Wort Hinweis ent-... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung ................Montageablauf Heizkessel aufstellen und ausrichten ............Aufstellung ohne Speicher-Wassererwärmer ..........Aufstellung auf Untergestell ..............Aufstellung auf Speicher-Wassererwärmer..........Wärmedämmung anbauen ................Heizwasserseitig anschließen..............10 Sicherheitsanschlüsse erstellen ..............10 Wassermangelsicherung ................. 10 Elektrisch anschließen und Oberblech anbauen .......... 10 Anschlüsse an das Regelungsunterteil............. -
Seite 4: Montagevorbereitung
Montagevorbereitung Abstandsmaße A Brennkammer C Speicher-Wassererwärmer B Heizkessel D Tauchhülse (nur bei Vitocell, Typ EHA (350 l) Nenn-Wär- meleistung Baulänge Vitoair beachten... -
Seite 5: Heizkessel Aufstellen Und Ausrichten
Heizkessel aufstellen und ausrichten Aufstellung ohne Speicher-Wassererwärmer Heizkessel mit geringer Steigung nach hinten ausrichten. Beutel mit Typenschild des Heizkes- sels, Fußschrauben und Riegel für Schauloch abnehmen und aufbewah- ren. Das Typenschild wird auf das Seiten- blech der Wärmedämmung geklebt, der Riegel an die Kesseltür ange- schraubt. -
Seite 6: Wärmedämmung Anbauen
Wärmedämmung anbauen Alle erforderlichen Teile liegen im Karton der Wärmedämmung. - Seite 7 Wärmedämmung anbauen (Fortsetzung) Montageanleitung Zubehör für Bei raumluftunabhängigem Betrieb: raumluftunabhängigen Betrieb Zuluftleitung vor Anbau der Wärme- dämm-Bleche montieren.
- Seite 8 Wärmedämmung anbauen (Fortsetzung) A Regelungsunterteil § Kesseltemperatursensor fA Brennerleitung Kesseltemperatursensor § liegt in der Verpackung der Regelung. Brennerleitung fA liegt in der Verpackung der Wärmedämmung. Fühler und Kesseltemperatursensor § so weit wie möglich in Tauchhülse schieben.
- Seite 9 Wärmedämmung anbauen (Fortsetzung) Achtung Beschädigungen der Kapilla- ren führen zu Funktionsstörun- gen der Fühler. Kapillaren nicht knicken.
-
Seite 10: Heizwasserseitig Anschließen
Heizwasserseitig anschließen Montageanleitung Wärmetau- scher Sicherheitsanschlüsse erstellen Montageanleitung Kleinvertei- Mindestquerschnitte Eintrittsanschluss Sicherheitsventil 18 bis 40 kW: DN 15 (R ½) Sicherheitsleitungen installieren. 50 kW: DN 20 (R ¾) Ausblaseleitung Sicherheitsventil 18 bis 40 kW: DN 20 (R ¾) Zul. Betriebsdruck: 3 bar 50 kW: DN 25 (R 1) Prüfdruck:... - Seite 11 Elektrisch anschließen und Oberblech anbauen (Fortsetzung) A 230 V-Leitungen B Kleinspannungsleitungen C Typenschild...
-
Seite 12: Kesseltür Und Brenner Anbauen
Brennkammer bis zum Anschlag ein- schieben (Haltebügel nach unten). Brenner anbauen und einregulieren Separate Unterlagen des Bren- ners Falls kein Viessmann Öl-Gebläse- brenner angebaut wird: Der Lochkreis der Brennerbefesti- gungslöcher (M 8) und die Brenner- rohr-Durchführungsöffnung entspre- chen der EN 226. -
Seite 13: Inbetriebnahme Und Einregulierung
Inbetriebnahme und Einregulierung Serviceanleitung zu Heizkes- Öl- bzw. Gasdurchsatz des Brenners sel, Brenner und Kesselkreis- auf die Nenn-Wärmeleistung des regelung Heizkessels einstellen. - Seite 16 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
