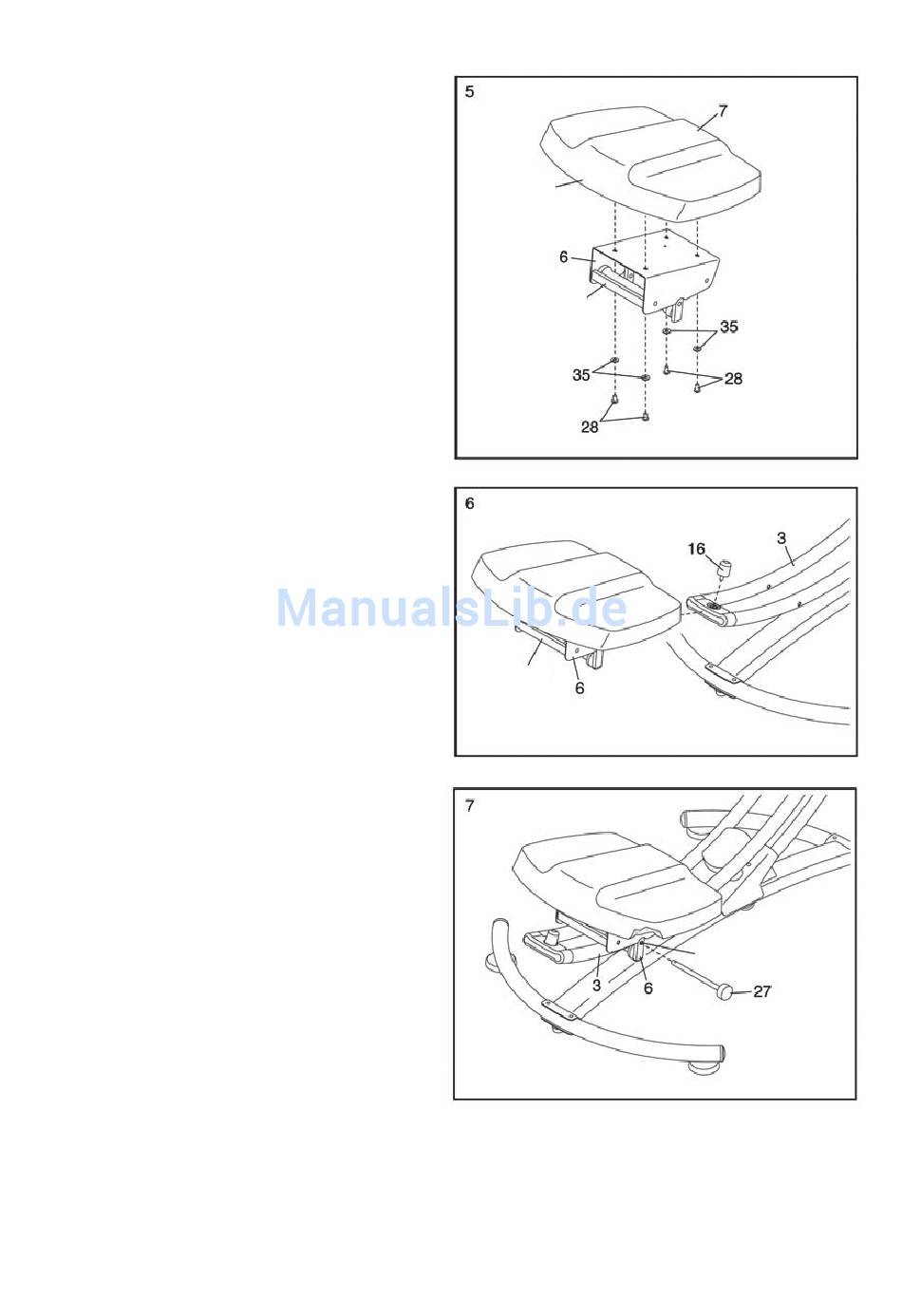

5.
• Richten Sie das Kniepolster (7) und den
Rolltransporter (6) wie im Bild gezeigt
aneinander aus.
• Befestigen Sie das Kniepolster (7) am
Rolltransporter (6) mit vier Knopf-
schrauben M6 x 15 mm (28) und vier
Beilagscheiben M6 (35).
6. Verschweißter Riegel
• Richten Sie den Rolltransporter (6) wie
in der Abbildung gezeigt aus. Schieben
Sie dann den Rolltransporter (6) auf
den Schwenkrahmen (3).
• Ziehen Sie den Roller-Stopp (16) im
Schwenkrahmen (3) fest.
7. Loch
• Bringen Sie den Rolltransporter (6) in
die in der Abbildung gezeigte Position
und richten Sie das markierte Loch im
Rolltransporter am zugehörigen Loch
(nicht abgebildet) im Schwenkrahmen
(3) aus.
• Schieben Sie den Bolzen (27) in den
Rolltransporter (6) und den Schwenk-
rahmen (3).
8.
Prüfen Sie, ob sämtliche Teile ordnungs-
gemäß befestigt und fest gezogen sind,
bevor Sie das Trainingsgerät benutzen.
Hinweis: Es könnten Teile nach der
Montage übrigbleiben.
Weite
Seite
Verschweißter
Riegel
Verschweißter
Riegel
8
Loch
