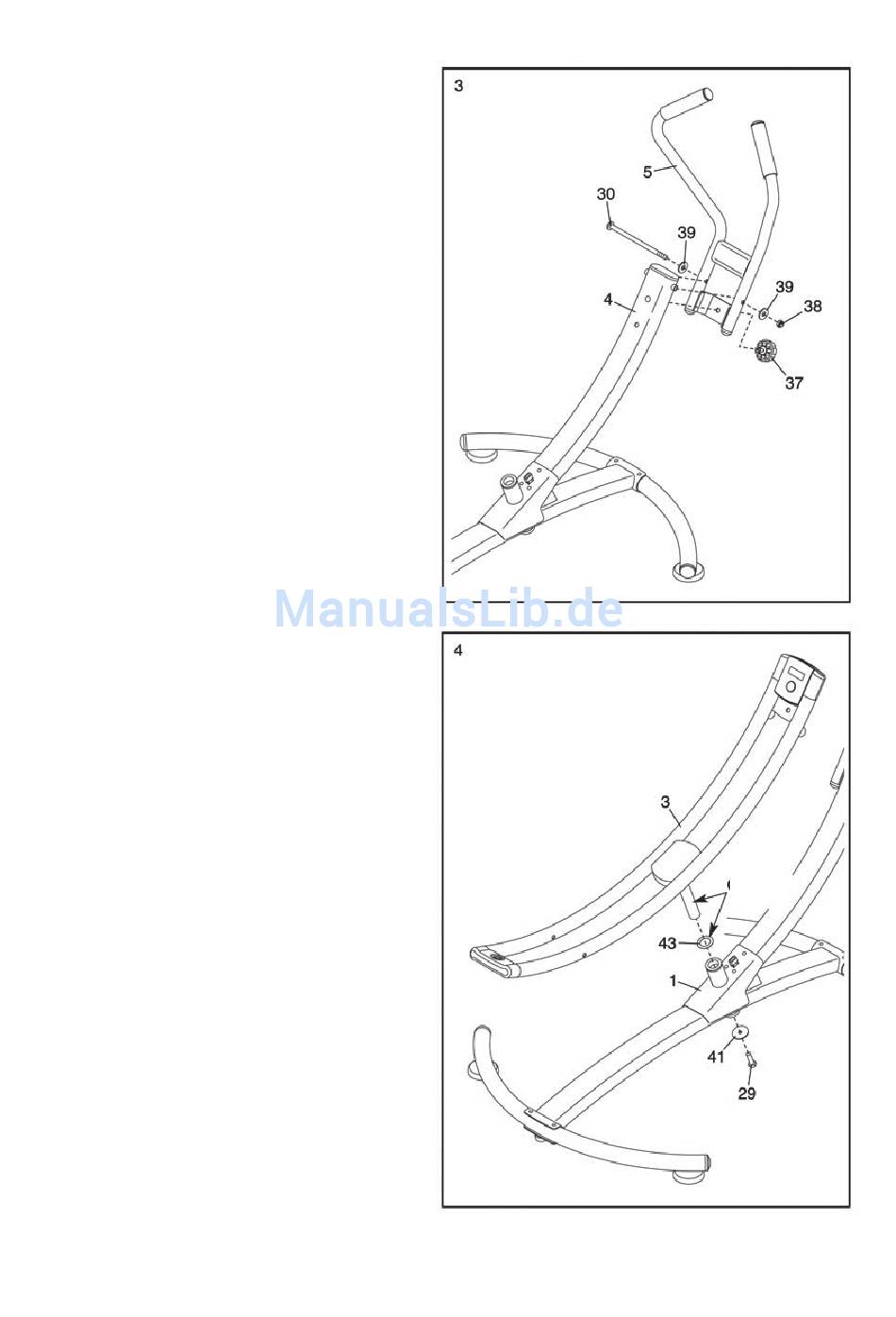

3.
• Befestigen Sie die Handgriffe (5) am
Pfosten (4) mit einem Knopfbolzen M
10 x 157 mm (30), zwei gebogenen
Beilagscheiben M10 (39) und einer
Feststellmutter M10 (38).
• Sichern Sie die Handgriffe (5) mit dem
Handgriff-Arretierknopf (37).
4.
• Tragen Sie eine kleine Menge der mit-
gelieferten Schmiere auf beiden Seiten
der Drehpunkt Beilagscheibe (43) sowie
auf die Achse des Schwenkrahmens (3)
auf.
• Schieben Sie die Beilagscheibe (43) auf
die Achse des Schwenkrahmens (3).
Dann schieben Sie den Schwenkrah-
men (3) in den Rahmen (1) ein.
• Befestigen Sie den Schwenkrahmen (3)
mit einer Knopfschraube M8 x 15 mm
(29) und einer großen Beilagscheibe
(41). Ziehen sie die Knopfschraube
nicht zu fest an; der Schwenkrahmen
muss frei schwenkbar sein.
7
