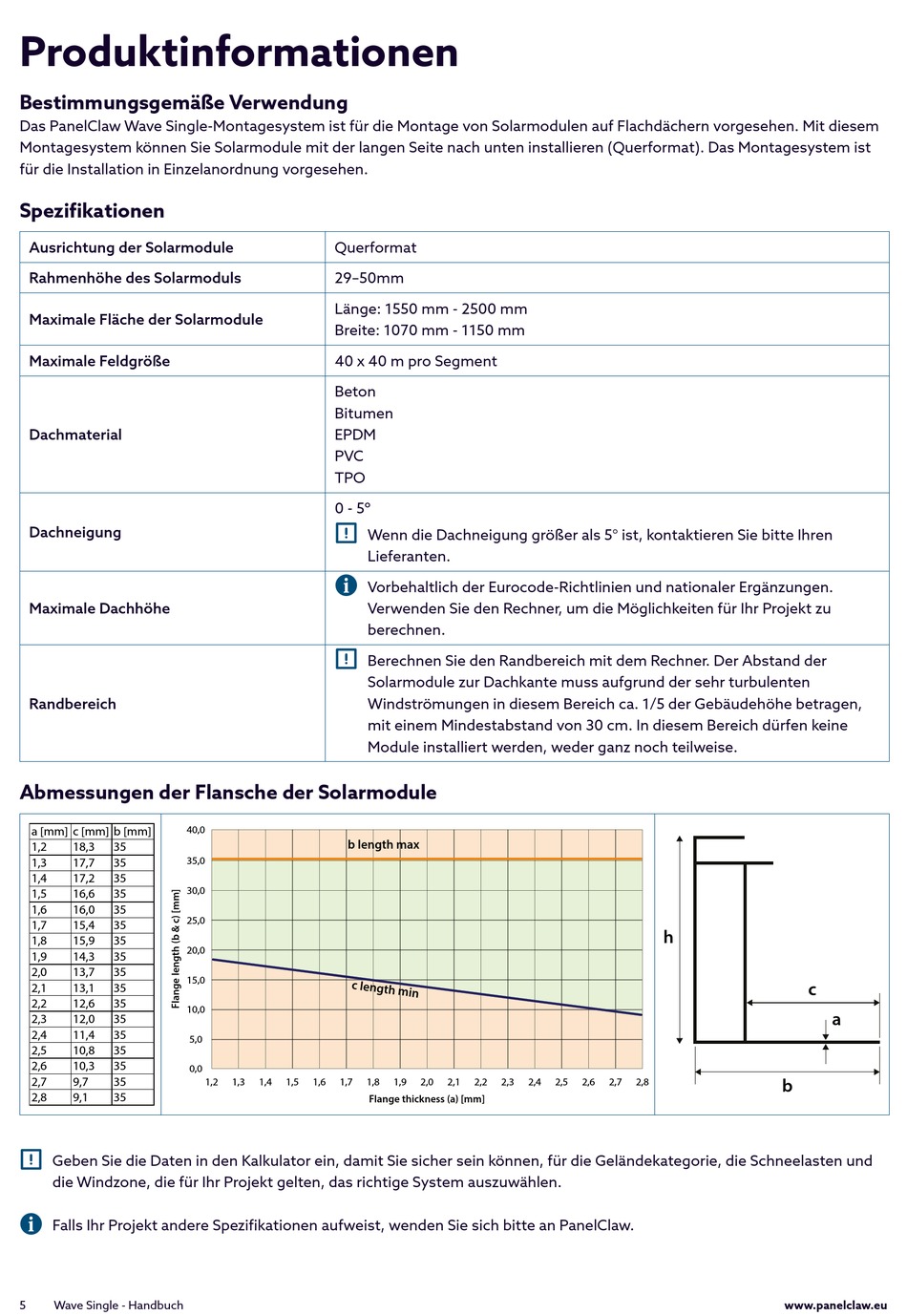

Produktinformationen; Bestimmungsgemäße Verwendung; Spezifikationen; Abmessungen Der Flansche Der Solarmodule - Panelclaw Wave Single Handbuch
Inhaltsverzeichnis
Produktinformationen
Bestimmungsgemäße Verwendung
Das PanelClaw Wave Single-Montagesystem ist für die Montage von Solarmodulen auf Flachdächern vorgesehen. Mit diesem
Montagesystem können Sie Solarmodule mit der langen Seite nach unten installieren (Querformat). Das Montagesystem ist
für die Installation in Einzelanordnung vorgesehen.
Spezifikationen
Ausrichtung der Solarmodule
Rahmenhöhe des Solarmoduls
Maximale Fläche der Solarmodule
Maximale Feldgröße
Dachmaterial
Dachneigung
Maximale Dachhöhe
Randbereich
Abmessungen der Flansche der Solarmodule
a [mm] c [mm] b [mm]
40,0
1,2
18,3
35
35,0
1,3
17,7
35
1,4
17,2
35
30,0
1,5
16,6
35
1,6
16,0
35
25,0
1,7
15,4
35
1,8
15,9
35
20,0
1,9
14,3
35
2,0
13,7
35
15,0
2,1
13,1
35
2,2
12,6
35
10,0
2,3
12,0
35
2,4
11,4
35
5,0
2,5
10,8
35
2,6
10,3
35
0,0
2,7
9,7
35
2,8
9,1
35
3
Geben Sie die Daten in den Kalkulator ein, damit Sie sicher sein können, für die Geländekategorie, die Schneelasten und
die Windzone, die für Ihr Projekt gelten, das richtige System auszuwählen.
4
Falls Ihr Projekt andere Spezifikationen aufweist, wenden Sie sich bitte an PanelClaw.
5
Wave Single - Handbuch
Querformat
29–50mm
Länge: 1550 mm - 2500 mm
Breite: 1070 mm - 1150 mm
40 x 40 m pro Segment
Beton
Bitumen
EPDM
PVC
TPO
0 - 5º
3
Wenn die Dachneigung größer als 5° ist, kontaktieren Sie bitte Ihren
Lieferanten.
4
Vorbehaltlich der Eurocode-Richtlinien und nationaler Ergänzungen.
Verwenden Sie den Rechner, um die Möglichkeiten für Ihr Projekt zu
berechnen.
3
Berechnen Sie den Randbereich mit dem Rechner. Der Abstand der
Solarmodule zur Dachkante muss aufgrund der sehr turbulenten
Windströmungen in diesem Bereich ca. 1/5 der Gebäudehöhe betragen,
mit einem Mindestabstand von 30 cm. In diesem Bereich dürfen keine
Module installiert werden, weder ganz noch teilweise.
b length max
1,2
1,3
1,4
1,5
1,6
1,7
1,8
Flange thickness (a) [mm]
1,9
2,0
2,1
2,2
2,3
2,4
2,5
h
2,6
2,7
2,8
c
a
b
