PanelClaw Wave Dual Handbuch

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Manual
dual
www.panelclaw.eu
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PanelClaw Wave Dual

Inhaltszusammenfassung für PanelClaw Wave Dual

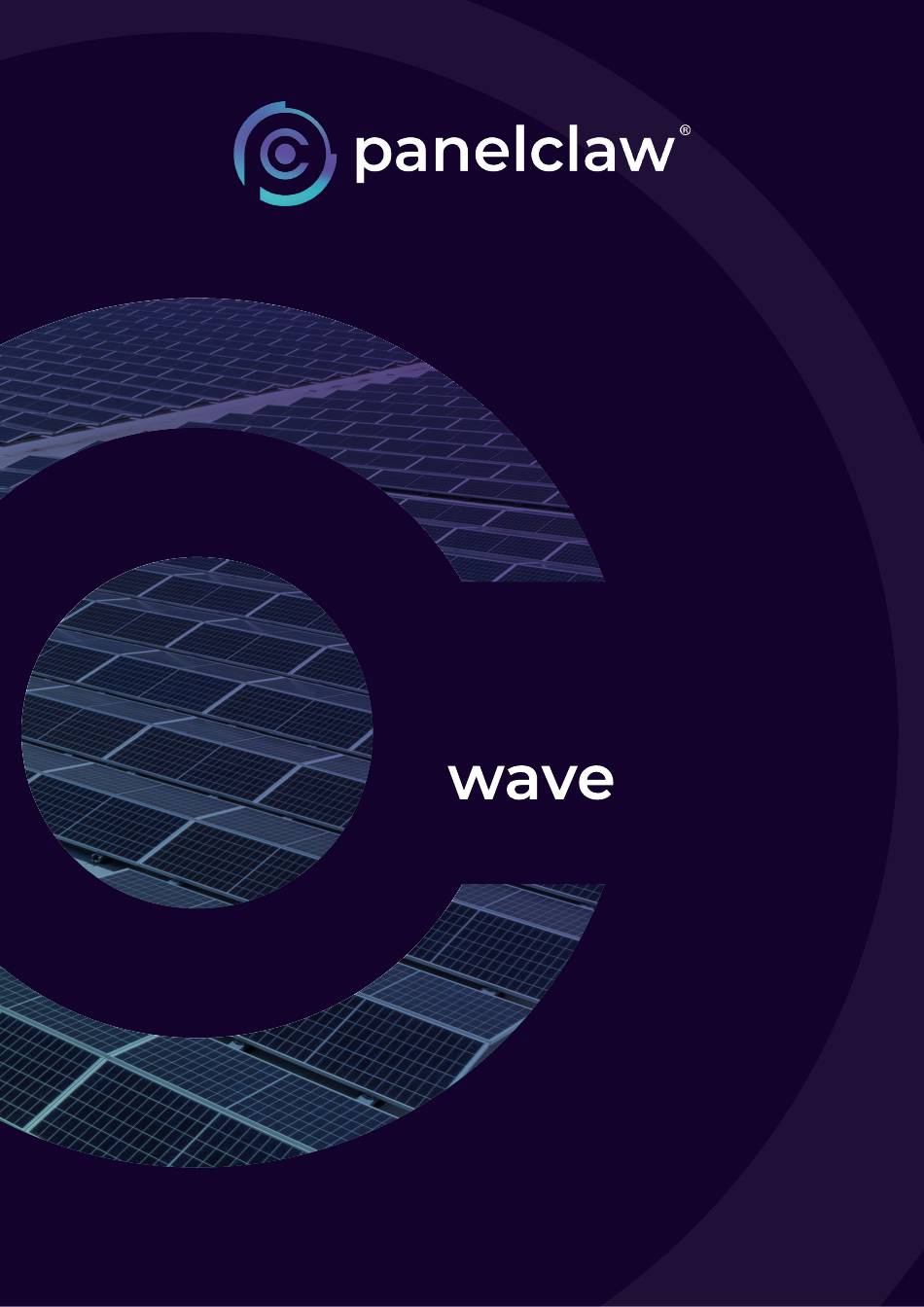

  • Seite 1 Manual dual www.panelclaw.eu...

  • Seite 2: Inhaltsverzeichnis

    3. Verbinden der Einheiten mit den Stabilisatoren. 4. Endgültige Platzierung des Ballasts 5. Montage des ersten Solarmoduls 6. Montage der nächsten Solarmodule 7. Installation von Winddeflektoren Anhang A. Kabelmanagement B. Erdung und Potentialausgleich C. Blitzschutz D. Demontage und Recycling Wave Dual - Handbuch www.panelclaw.eu...

  • Seite 3: Einleitung

    Diese Anleitung richtet sich an qualifiziertes technisches Personal. Sie können die neuste Version dieses Handbuchs von www.panelclaw.eu herunterladen. Andere relevante Unterlagen Für die Installation des PanelClaw Wave-Montagesystems benötigen Sie zusätzlich zu dieser Anleitung die folgenden Dokumente: • Den Projektplan, den Sie mit dem Kalkulator unter https://calculator.panelclaw.eu...

  • Seite 4: Garantie Und Haftung

    Geschäftsbedingungen von PanelClaw. Diese finden Sie auf der Website www.panelclaw.eu. Haftung PanelClaw übernimmt keine Haftung für Sach- oder Personenschäden, die durch einen (ggf. auch nur leichten) Verstoß gegen die Sicherheitsrichtlinien und Anleitungen in diesem Handbuch oder durch Fahrlässigkeit während der Montage des Produkts und des in diesem Dokument genannten Zubehörs entstehen.

  • Seite 5: Abmessungen Der Flansche Der Solarmodule

    Geben Sie die Daten in den Kalkulator ein, damit Sie sicher sein können, für die Geländekategorie, die Schneelasten und die Windzone, die für Ihr Projekt gelten, das richtige System auszuwählen. Falls Ihr Projekt andere Spezifikationen aufweist, wenden Sie sich bitte an PanelClaw. Anforderungen an die Arbeitsumgebung Das Dach ist in gutem Zustand.

  • Seite 6: System Und Anwendung

    System und Anwendung 1. Komponenten Komponente Artikelnummer Komponente Artikelnummer a. Wave Dual 2P 990-1070 1009147 Wave Kabelhalter für Stabilisator 1009124 b. Wave Dual 2P 1070-1150 1009157 Wave Modul-Entsperrwerkzeug 1009142 a. Wave Stabilisator 2900 1009110 Wave Winddeflektor-Klemmen 1009153 b. Wave Stabilisator 3530 1009111 a.

  • Seite 7: Sicherheit

    Treten Sie niemals auf das System oder auf die Solarmodule. PanelClaw ist in keiner Weise für die Installation und/oder den Anschluss des Blitzschutzes auf dem Dach verantwortlich. Lassen Sie sich von Ihrem Fachmann beraten und stellen Sie sicher, dass eine sichere Installation gemäß EN-IEC 62305 und HD-IEC 60364 gewährleistet werden kann.

  • Seite 8: Montage

    Montage beginnen. Überprüfen Sie, ob alle Komponenten vorhanden sind (Seite 5). Vergewissern Sie sich, dass alle erforderlichen Werkzeuge zur Hand sind. Markierstift oder Schlagschnur Besen Maßband Verstellbare Zange Kreide Reinigen und säubern Sie das Dach. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 9 Achten Sie auf den No-Go-Bereich. Sehen Sie im Projektplan nach, um die Position der ersten Einheit zu bestimmen. Richten Sie die mit „B“ markierte Seite des ersten und dritten Bügels der Messleiste an den Ecken eines Solarmoduls aus. Sie können stattdessen auch ein Maßband verwenden und den Abstand „B“ dem Projektplan entnehmen. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 10 Stellen Sie den mittleren Bügel auf den im Projektplan angegebenen Abstand „A“ ein. Verdoppeln Sie die Abstände „A“ und „B“ für alle Messleisten. Tipp: Oft werden sechs Messleisten verwendet, um die Einheiten und Solarmodule einfach auszurichten und zu installieren. Wave Dual - Handbuch www.panelclaw.eu...

  • Seite 11: Setzen Sie Die Einheiten Auf Das Dach

    Dabei die Einheit zusammendrücken, um sicherzustellen, dass die Haken des hohen Basiselements in die Nut der Einheit einrasten. Prüfen Sie, ob die Einheit noch an den senkrechten Linien ausgerichtet ist. Platzieren Sie (temporären) Ballast, um zu verhindern, dass sich die Einheit ungewollt bewegt. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 12 Wiederholen Sie Schritt 2.4. Setzen Sie die nächsten beiden Einheiten auf das Dach. Wiederholen Sie Schritt 2.5. Verwenden Sie die Messleisten, um den Abstand zwischen den Einheiten zu bestimmen. Wiederholen Sie Schritt 2.2. Richten Sie das hohe Basiselement auf, bis es in aufrechter Position einrastet. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 13 Verwenden Sie die Messleisten, um den Abstand zwischen den Einheiten zu bestimmen. Achten Sie auf die richtige Ausrichtung der Messleisten. Wiederholen Sie Schritt 2.3. Platzieren Sie (temporären) Ballast, um zu verhindern, dass sich die Einheit ungewollt bewegt. Wave Dual - Handbuch www.panelclaw.eu...

  • Seite 14: Verbinden Der Einheiten Mit Den Stabilisatoren

    3. Verbinden der Einheiten mit den Stabilisatoren. Bringen Sie an jedem hohen Basiselement der ersten vier Einheiten Stabilisatoren an. Click! Befestigen Sie die anderen Stabilisatoren so, dass jeder Stabilisator den vorhergehenden Stabilisator über zwei hohe Basiselemente überlappt. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 15 Erweitern Sie das Segment, indem Sie eine weitere Einheit mit der vorinstallierten Kupplung anbringen. Optional: Platzieren Sie bei Bedarf eine zusätzliche Basisplatte unter der Einheit. Überprüfen Sie im Projektplan, ob zusätzliche Basisplatten unter den Einheiten hinzugefügt wurden, um die konzentrierte Last auf dem Dach zu reduzieren. Wave Dual - Handbuch www.panelclaw.eu...

  • Seite 16: Endgültige Platzierung Des Ballasts

    "E; XX kg" (Extender) "P; XX kg" (Perimeter) Position A In den Einheiten Platzieren Sie den Ballast in der Einheit. Platzieren Sie maximal drei Ziegel in der Einheit. Ein vierter Ziegel passt nicht unter das Solarmodul. Wave Dual - Handbuch www.panelclaw.eu...

  • Seite 17: Position B In Den Ballastbügeln

    Basiselement entriegelt werden, wodurch die Strukturfestigkeit beeinträchtigt wird. Füllen Sie den Ballastbügel und ggf. die Einheit mit Ziegeln. Setzen Sie maximal zwei Ziegel in die Einheit mit dem Ballastbügel. Ein dritter Ziegel passt nicht unter das Solarmodul. Wave Dual - Handbuch www.panelclaw.eu...

  • Seite 18: Position C In Ballastablagen

    Position C In Ballastablagen Schieben Sie die Ballastablage über die Einheit an der im Projektplan angegebenen Stelle. Füllen Sie die Ballastablage mit Ziegeln. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 19 Laschen in der Einheit. In dieser Anordnung können Sie maximal drei Ballastablagen in einer Reihe platzieren. Setzen Sie die Ziegel in die äußere Ballastablage auf der flachen Seite, da sie sonst nicht unter das Solarmodul passen. Beachten Sie den Projektplan für die erforderlichen Positionen und Mengen an Ballast. Wave Dual - Handbuch www.panelclaw.eu...

  • Seite 20: Position D In Ballastablagen Mit Ballastablagen-Verlängerungen

    Position D In Ballastablagen mit Ballastablagen-Verlängerungen Schieben Sie die Ballastablage über die Einheit an der im Projektplan angegebenen Stelle. Verbinden Sie zwei Ballastablagen mit der Ballastablagen-Verlängerung miteinander. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 21 Füllen Sie die Ballastablagen mit Ziegeln. Füllen Sie die Ballastablagen-Verlängerung mit Ziegeln. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 22 Laschen in der Einheit. In dieser Anordnung können Sie maximal drei Ballastablagen in einer Reihe platzieren. Setzen Sie die Ziegel in die äußere Ballastablage auf der flachen Seite, da sie sonst nicht unter das Solarmodul passen. Beachten Sie den Projektplan für die erforderlichen Positionen und Mengen an Ballast. Wave Dual - Handbuch www.panelclaw.eu...

  • Seite 23: Position E In Perimeter-Ballastbügeln

    Position E In Perimeter-Ballastbügeln Drücken Sie die Haken des Perimeter-Ballastbügels zusammen und führen Sie den Bügel in das Ende der Einheit ein. Füllen Sie den Perimeter-Ballastbügel immer mit zwei Ziegeln. Wave Dual - Handbuch www.panelclaw.eu...

  • Seite 24: Montage Des Ersten Solarmoduls

    Montieren Sie Solarmodule nicht, wenn zwischen der Montage der Solarmodule und der Winddeflektoren starker Wind herrscht. Montieren Sie die Winddeflektoren unmittelbar nach Montage eines Solarmodulfelds. Platzieren Sie das Solarmodul aufrecht auf zwei hohen Basiselementen und richten Sie das Solarmodul mittig aus. Kippen Sie das Solarmodul vorsichtig auf die Modulklemmen. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 25 Ziehen Sie die Modulklemme bis zum Anschlag zu sich heran, sodass die Modulklemmen in den Rahmen des Solarmoduls einrasten. Ziehen Sie den Verriegelungsmechanismus über den Klemmengriff nach oben, bis er einrastet, um das Solarmodul zu fixieren. Click! Wave Dual - Handbuch www.panelclaw.eu...

  • Seite 26: Montage Der Nächsten Solarmodule

    6. Montage der nächsten Solarmodule Setzen Sie das Abstandswerkzeug auf das installierte Solarmodul. Platzieren Sie das Solarmodul aufrecht auf zwei hohen Basiselementen und richten Sie das Solarmodul mittig aus. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 27 Modulklemmen in den Rahmen des Solarmoduls einrasten. Wiederholen Sie Schritt 6.5. Ziehen Sie den Verriegelungsmechanismus über den Klemmengriff nach oben, bis er einrastet, um das Solarmodul zu fixieren. Wiederholen Sie die Schritte in diesem Kapitel für alle Module. Wave Dual - Handbuch www.panelclaw.eu...

  • Seite 28: Installation Von Winddeflektoren

    Platzieren Sie an der linken Seite des linken Solarmoduls einen Seitenbügel. Richten Sie die Seitenbügel an den Ecken der Solarmodulrahmen aus. Ziehen Sie die Schrauben an, um die Seitenbügel zu fixieren. Wenden Sie ein Drehmoment von 6-10 Nm an. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 29 Heben Sie die Vorderseite des mittleren Bügels gegen Solarmodulrahmen an. Ziehen Sie die Schraube an, um den mittleren Bügel zu fixieren. Wenden Sie ein Drehmoment von 6-10 Nm an. Haken Sie den oberen Flansch der Winddeflektoren zwischen den Deflektorbügeln und den Solarmodulrahmen ein. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 30 Schraubenlöchern in den Deflektorbügeln bündig sind. Schrauben Sie die Winddeflektormodule mit den 5 mitgelieferten Torx-Schrauben an die Winddeflektorbügel. Wenden Sie ein Drehmoment von 6-10 Nm an. Wiederholen Sie die Schritte in diesem Kapitel für alle Winddeflektoren. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 31 Wenn die Winddeflektoren richtig eingesetzt und ausgerichtet sind, bleibt zwischen zwei Winddeflektoren ein Abstand. Die Winddeflektoren sind dann sachgerecht montiert. Wave Dual - Handbuch www.panelclaw.eu...

  • Seite 32: Anhang

    Legen Sie das Kabel nicht über das Positionierung der 1× 10 cm neben dem Ende des Stabilisators Ende der Stabilisatoren: scharfe Kanten Kabelhalterung 2× 5 cm neben dem hohen Basiselement können das Kabel beschädigen. Fixierung des Kabels Kabelbinder Kabelbinder Wave Dual - Handbuch www.panelclaw.eu...

  • Seite 33: Erdung Und Potentialausgleich

    Mindestens eine Einheit in einem Feld muss mit einer Erdungsschiene verbunden sein. • Das Erdungskabel kann mit einer Kabelöse ausgestattet und gemeinsam mit einer verzahnten Federscheibe an der Schiene festgeschraubt werden. • Sachgerechte Installation: korrosionsgeschützt und fest montiert. Wave Dual - Handbuch www.panelclaw.eu...

  • Seite 34: Blitzschutz

    Verlegen Sie die Verkabelung der PV-Anlage vorzugsweise in getrennten, geerdeten Metallrohren über die gesamte Strecke vom Dacheintritt über den Wechselrichter bis zum Hauptverteiler. Die Leitung sollte vorzugsweise am Dachschutznetz der Blitzschutzanlage, am Erdungspunkt des Wechselrichters und an der Erdungsschiene der Hauptverteilung geerdet werden. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 35 (getestete und zugelassene Lösung). PanelClaw ist in keiner Weise für die Installation und/oder den Anschluss des Blitzschutzes auf dem Dach verantwortlich. Lassen Sie sich von Ihrem Fachmann beraten und stellen Sie sicher, dass eine sichere Installation gemäß EN-IEC 62305 und HD-IEC 60364 gewährleistet werden kann.
  • Seite 36 Montage Befestigen Sie einen kurzen Aludraht mit zwei Wave Blitzschutz-Stecker, Unterlegscheiben und Muttern in den kreisförmigen Löchern an jedem Koppler zwischen zwei Modulen. >20Nm Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 37 Wenn ein einzelner Aludraht nicht ausreicht, um alle Module zu verbinden, fügen Sie einen zweiten Querverbinder neben dem letzten verbinder des Aludrahts hinzu und führen Sie einen neuen Aludraht ein, um die Module weiterhin miteinander zu verbinden. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 38 Leitung auf der einen Seite an den vier KSV 7.10-Steckverbindern und auf der anderen Seite am externen Blitzschutzsystem. Das Montagesystem PanelClaw Wave wurde gemäß EN-IEC 62305 geprüft und zugelassen. Die Blitzstromtragfähigkeit wurde nach EN 62561-1 geprüft und entspricht der Prüfklasse N (50 kA).

  • Seite 39: Demontage Und Recycling

    Lösen Sie die Modulklemme mit einem kleinen Schlitzschraubendreher. Schieben Sie die Modulklemme mithilfe des Modul-Entsperrwerkzeugs zurück. Heben Sie die Vorderseite des Solarmoduls 2 bis 3 cm an und schieben Sie sie zurück, um das Solarmodul aus den hohen Basiselementen zu schieben. Wave Dual - Handbuch www.panelclaw.eu...
  • Seite 40 www.panelclaw.eu...
