Installation Des Potentialausgleichsleiters - Panelclaw Wave Single Handbuch

1
Potentialausgleich
Erdung

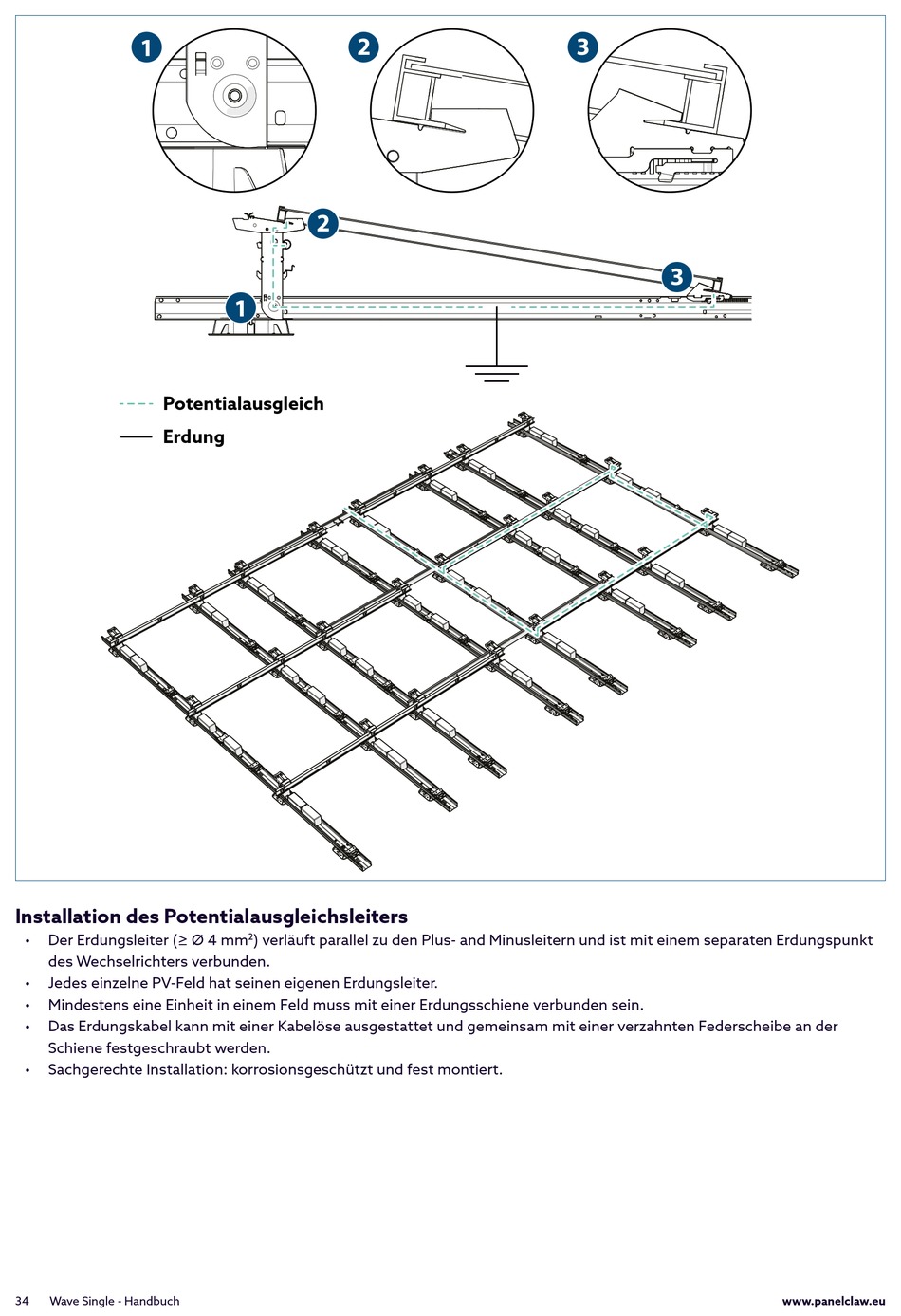

Installation des Potentialausgleichsleiters

• Der Erdungsleiter (≥ Ø 4 mm
des Wechselrichters verbunden.
• Jedes einzelne PV-Feld hat seinen eigenen Erdungsleiter.
• Mindestens eine Einheit in einem Feld muss mit einer Erdungsschiene verbunden sein.
• Das Erdungskabel kann mit einer Kabelöse ausgestattet und gemeinsam mit einer verzahnten Federscheibe an der
Schiene festgeschraubt werden.
• Sachgerechte Installation: korrosionsgeschützt und fest montiert.
34 Wave Single - Handbuch
2
2
1
) verläuft parallel zu den Plus- and Minusleitern und ist mit einem separaten Erdungspunkt
2
3
3
www.panelclaw.eu
