Position E In Perimeter-Ballastbügeln - Panelclaw Wave Single Handbuch

5

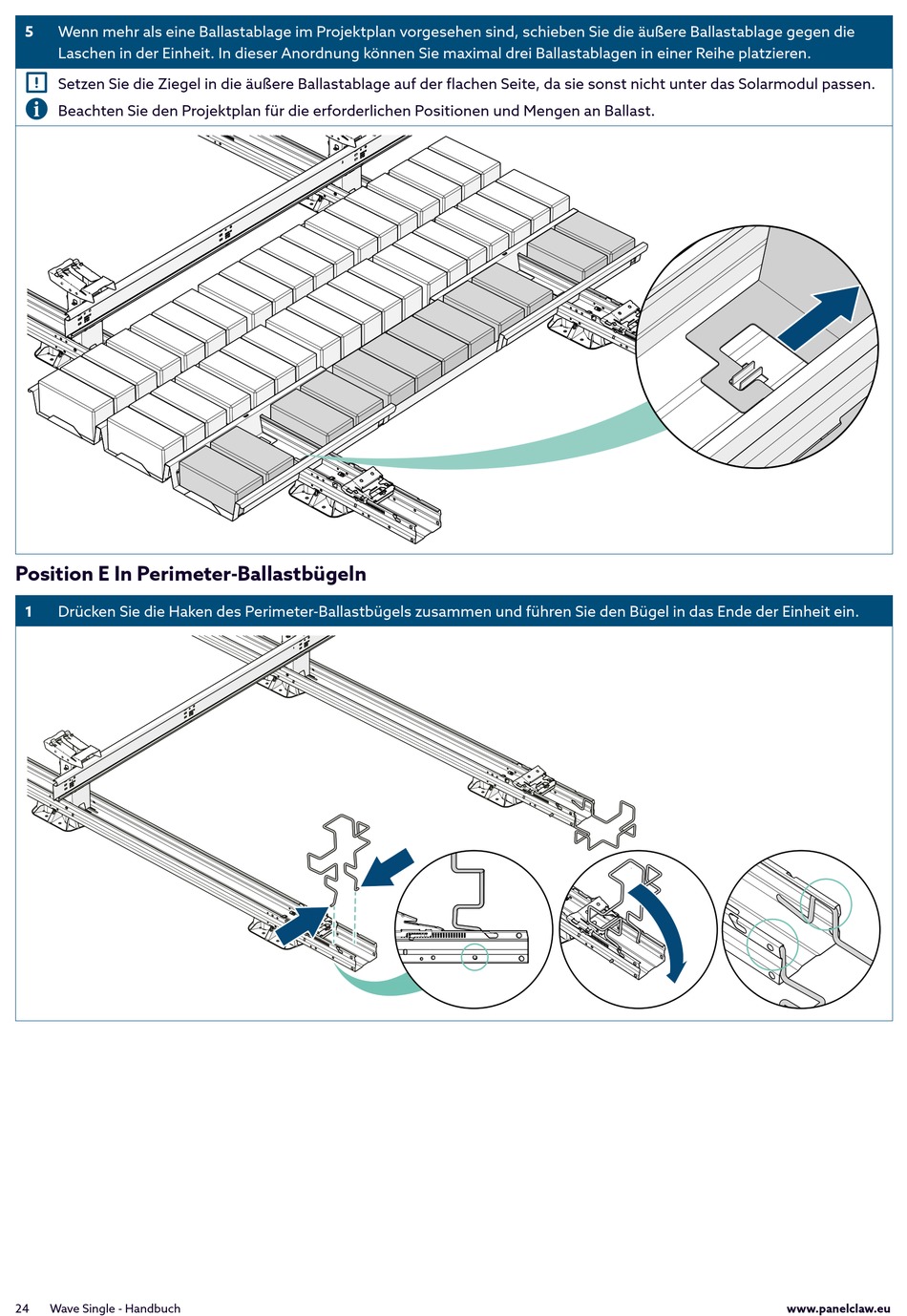

Wenn mehr als eine Ballastablage im Projektplan vorgesehen sind, schieben Sie die äußere Ballastablage gegen die
Laschen in der Einheit. In dieser Anordnung können Sie maximal drei Ballastablagen in einer Reihe platzieren.
3
Setzen Sie die Ziegel in die äußere Ballastablage auf der flachen Seite, da sie sonst nicht unter das Solarmodul passen.
4
Beachten Sie den Projektplan für die erforderlichen Positionen und Mengen an Ballast.
Position E In Perimeter-Ballastbügeln
1
Drücken Sie die Haken des Perimeter-Ballastbügels zusammen und führen Sie den Bügel in das Ende der Einheit ein.
24 Wave Single - Handbuch www.panelclaw.eu
