Endgültige Platzierung Des Ballasts; Position A In Den Einheiten - Panelclaw Wave Single Handbuch

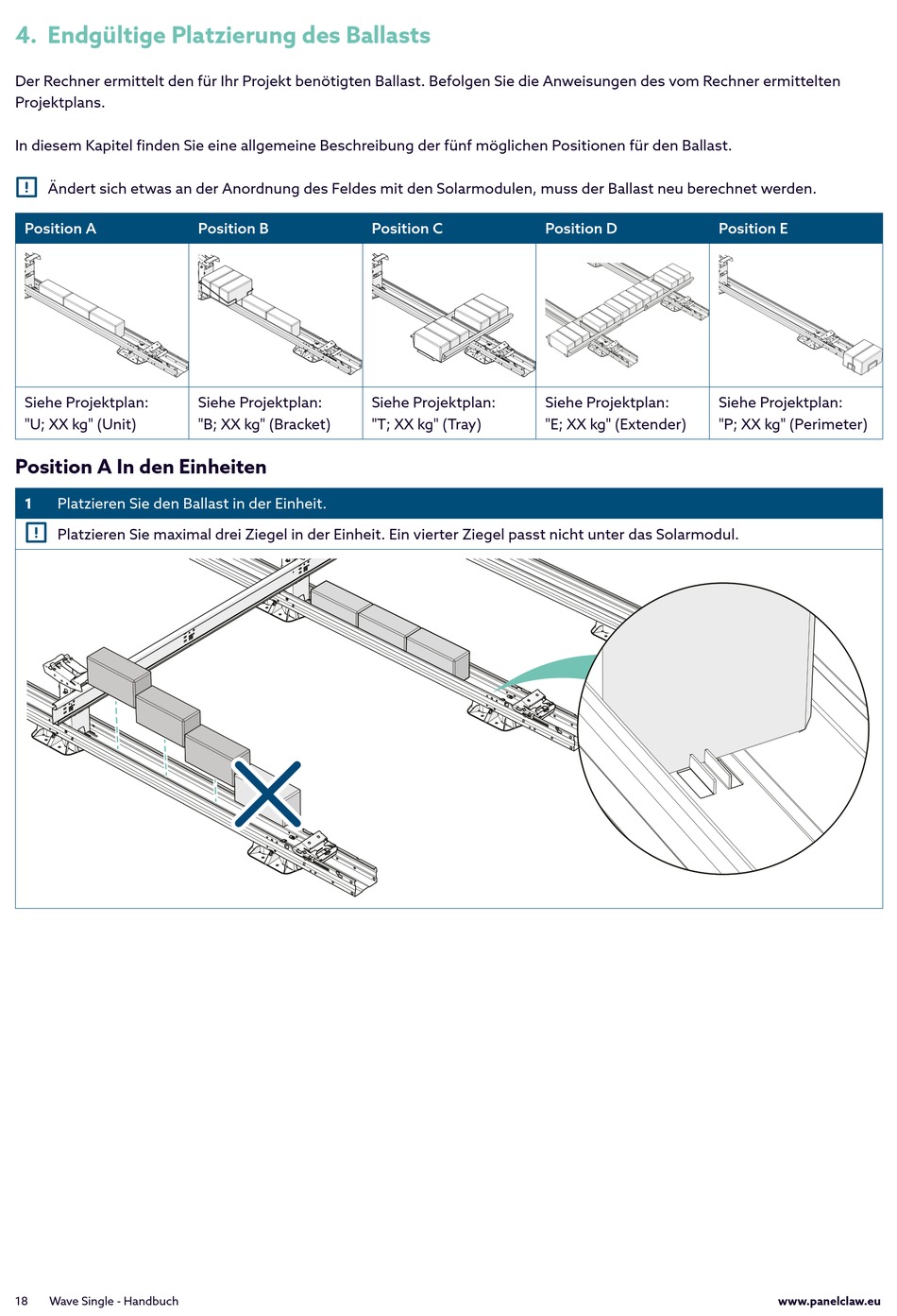

4. Endgültige Platzierung des Ballasts
Der Rechner ermittelt den für Ihr Projekt benötigten Ballast. Befolgen Sie die Anweisungen des vom Rechner ermittelten
Projektplans.
In diesem Kapitel finden Sie eine allgemeine Beschreibung der fünf möglichen Positionen für den Ballast.
3
Ändert sich etwas an der Anordnung des Feldes mit den Solarmodulen, muss der Ballast neu berechnet werden.
Position A
Siehe Projektplan:
"U; XX kg" (Unit)

Position A In den Einheiten

1 Platzieren Sie den Ballast in der Einheit.
3
Platzieren Sie maximal drei Ziegel in der Einheit. Ein vierter Ziegel passt nicht unter das Solarmodul.
18 Wave Single - Handbuch
Position B
Siehe Projektplan:
"B; XX kg" (Bracket)
Position C
Siehe Projektplan:
"T; XX kg" (Tray)
Position D
Siehe Projektplan:
"E; XX kg" (Extender)
Position E
Siehe Projektplan:
"P; XX kg" (Perimeter)
