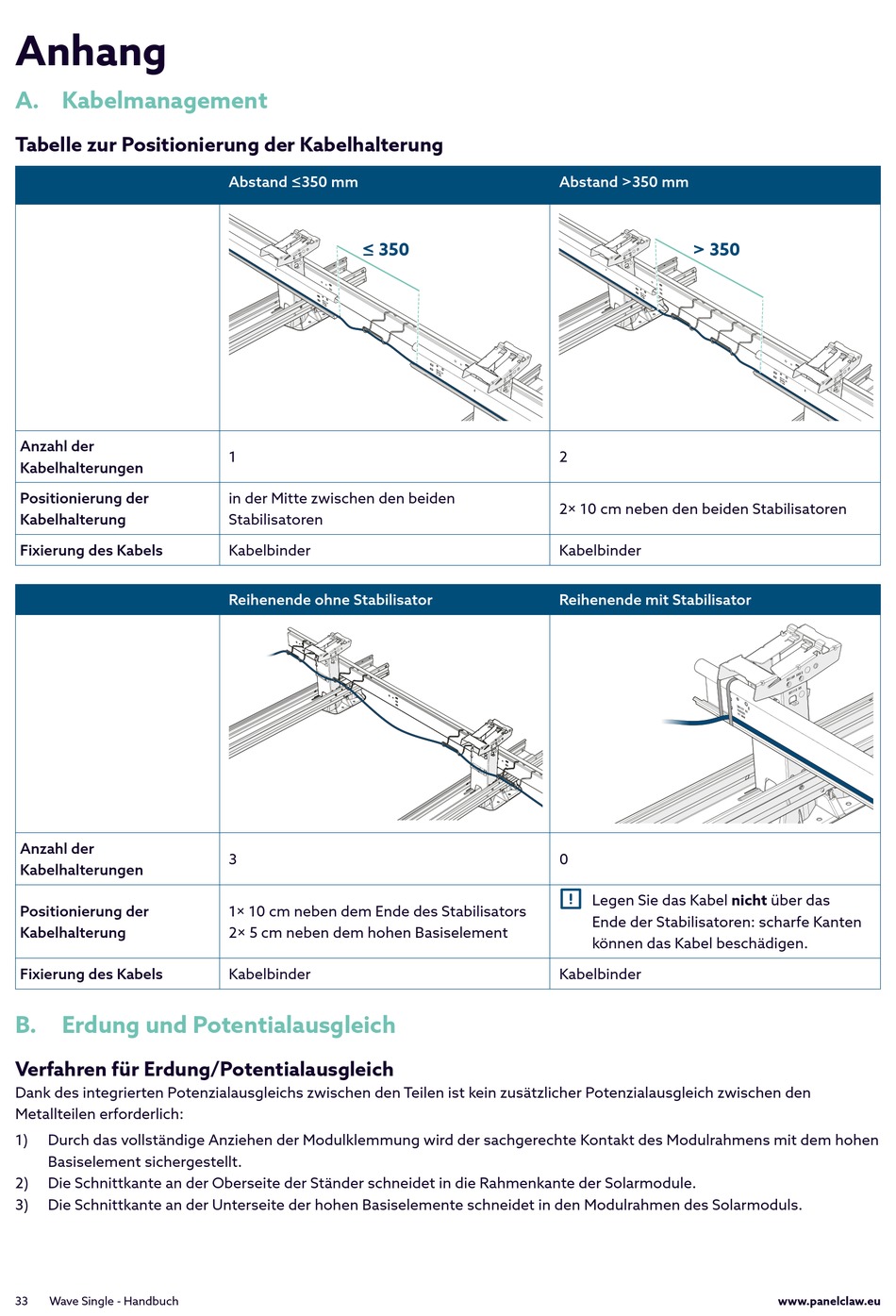

Anhang

A. Kabelmanagement
Tabelle zur Positionierung der Kabelhalterung
Anzahl der
Kabelhalterungen
Positionierung der
Kabelhalterung
Fixierung des Kabels
Anzahl der
Kabelhalterungen
Positionierung der
Kabelhalterung
Fixierung des Kabels
B.

Erdung und Potentialausgleich

Verfahren für Erdung/Potentialausgleich
Dank des integrierten Potenzialausgleichs zwischen den Teilen ist kein zusätzlicher Potenzialausgleich zwischen den
Metallteilen erforderlich:
1) Durch das vollständige Anziehen der Modulklemmung wird der sachgerechte Kontakt des Modulrahmens mit dem hohen
Basiselement sichergestellt.
2) Die Schnittkante an der Oberseite der Ständer schneidet in die Rahmenkante der Solarmodule.
3) Die Schnittkante an der Unterseite der hohen Basiselemente schneidet in den Modulrahmen des Solarmoduls.
33 Wave Single - Handbuch
Abstand ≤350 mm
≤ 350
1
in der Mitte zwischen den beiden
Stabilisatoren
Kabelbinder
Reihenende ohne Stabilisator
3
1× 10 cm neben dem Ende des Stabilisators
2× 5 cm neben dem hohen Basiselement
Kabelbinder
Abstand >350 mm
> 350
2
2× 10 cm neben den beiden Stabilisatoren
Kabelbinder
Reihenende mit Stabilisator
0
3
Legen Sie das Kabel nicht über das
Ende der Stabilisatoren: scharfe Kanten
können das Kabel beschädigen.
Kabelbinder
