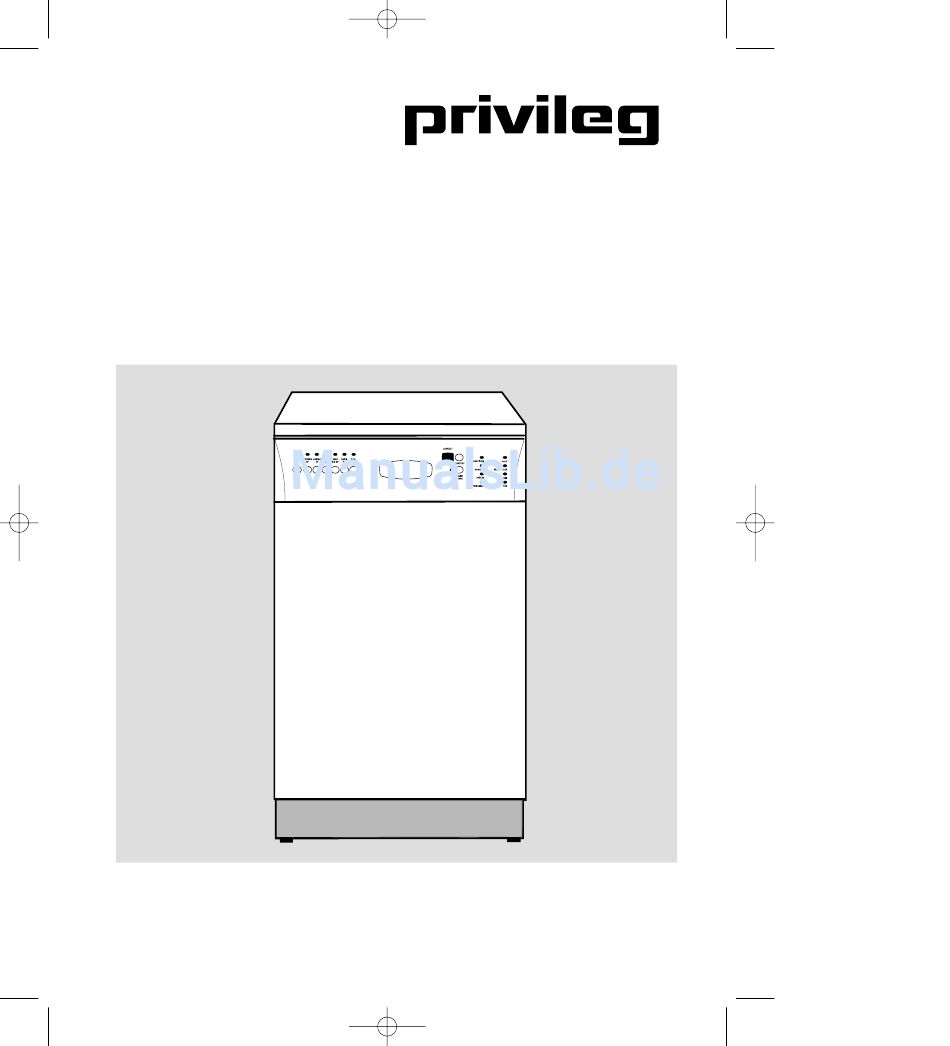

- Seite 1 978521de 18-04-2001 15:35 Pagina 1 Geschirrspüler 916 Standmodell Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
978521de 18-04-2001 15:35 Pagina 2 Inhaltsverzeichnis Seite Wirtschaftlich und umweltbewusst spülen ......3 Gerätebeschreibung ..........4 Installation . -
Seite 3: Wirtschaftlich Und Umweltbewusst Spülen
978521de 18-04-2001 15:35 Pagina 3 Sehr geehrte Kundin, Wichtige Informationen und sehr geehrter Kunde, Hinweise Bitte lesen Sie auch vor Inbetriebnah- Damit Ihnen die Bedienung leicht fällt, me die im separaten Heft vorhande- haben wir eine ausführliche Ge- nen Informationen und Hinweise. brauchsanweisung beigelegt. -
Seite 4: Gerätebeschreibung
978521de 18-04-2001 15:35 Pagina 4 Gerätebeschreibung Wasser- zulaufschlauch Multidisplay Stromanschlusskabel Drucktasten Anzeige- Arbeitsplatte Türgriff elemente Wasserablaufschlauch Höhenverstellbare Füße LSPRIV66/1 Arbeitsplatte Geschirrkorb- oberer arretierung Geschirrkorb oberer Sprüharm unterer Sprüharm Salzbehälter Siebe Behälter für Behälter für Reiniger Klarspüler Typenschild Bedienblende... -
Seite 5: Installation
978521de 18-04-2001 15:35 Pagina 5 Installation Aufstellung/Anschluss Verpackungsteile entfernen Dieser Geschirrspülautomat wird an- Zum Öffnen der Tür mit den Fingern in schlussfertig, also mit Kabel und Stek- die Griffmulde fassen, Grifftaste ker, Wasserzulaufschlauch und Was- drücken und Tür aufziehen. serablaufschlauch, geliefert. Er kann Verpackungsteile, Transportsicherungs- ohne Sonderinstallation in Betrieb ge- material, Klebebänder usw. -
Seite 6: Wasserablauf
978521de 18-04-2001 15:35 Pagina 6 Bitte wenden Sie sich an den Kunden- Wasserablauf dienst, wenn der Wasserdruck höher Der Ablaufschlauch wird zweckmäßi- als 10 bar = 10 atü ist (dann ist der gerweise fest installiert. Die Abflußhö- Einbau eines Druckminder ventils he muss zwischen 30 und 100 cm nötig) oder niedriger als 1 bar = 1 atü. -
Seite 7: Verlegen Der Schläuche
978521de 18-04-2001 15:35 Pagina 7 Mit den bereits montierten Kunststoff- Verlegen der Schläuche klammern wird der Ablaufschlauch mit Wasserzu- und -ablaufschlauch dem Zulaufschlauch verbunden. sind weitgehend knickfrei. Dadurch wird bei ungewolltem Herun- Überzeugen Sie sich davon, dass terfallen des Ablaufschlauches ein auch beim Einschieben des Spülers größerer Wasserschaden vermieden. -
Seite 8: Tür Öffnen Und Schließen
978521de 18-04-2001 15:35 Pagina 8 Tür öffnen und schließen In die Griffmulde fassen Grifftaste drücken und Tür herunterklappen. Die Tür dient dann als Abstellfläche für den Unterkorb. Vor dem Schließen der Tür, Geschirr- körbe ganz einschieben, Tür nach oben klappen und fest zudrücken bis der Verschluss einrastet. -
Seite 9: Beschreibung Der Bedienungsblende
978521de 18-04-2001 15:35 Pagina 9 Beschreibung der Bedienungsblende 5 6 7 8 1 Betriebskontrolllampe 2 Taste “EIN/AUS” 3 Programmwahl-Tasten 4 Türgriff mit Entriegelungstaste 5 Multidisplay 6 Taste “HALBE MENGE” 7 Startzeit- und Enthärterwahl- Taste 8 Programmablauf-Anzeige 9 Signal-Anzeigen... -
Seite 10: Bedienungs- Und Funktionselemente
978521de 18-04-2001 15:35 Pagina 10 Bedienungs- und Funktionselemente 1 Betriebskontrolllampe 5 Multidisplay Die Kontrolllampe leuchtet, wenn das Im Multidisplay werden folgende Gerät am Stromnetz angeschlossen ist Funktionen angezeigt: und die EIN/AUS-Taste gedrückt wird. a) Die Laufzeit des eingestellten Sie zeigt an, dass das Gerät betriebs- Spülprogramms, wenn die Programm- bereits ist. -
Seite 11: Signal-Anzeigen
978521de 18-04-2001 15:35 Pagina 11 Nachdem das Programm angelaufen KLARSPÜLER-Anzeige ausschalten. ist, beginnt das Gerät stundenweise Werden Reiniger oder Tabs mit inte- zurückzuzählen und im Multidisplay grier tem Klarpsüler verwendet, so erscheinen die verbleibenden Stunden kann die Anzeige “KLARSPÜLER” ab- bis zum Programmbeginn. -
Seite 12: Bedienung / Handhabung
978521de 18-04-2001 15:35 Pagina 12 Bedienung / Handhabung Vor der ersten Inbetriebnahme Funktion gewährleistet ist, in regelmä- ßigen Abständen mit Salzlösung aufbe- Nachdem der Geschirrspüler korrekt reitet werden, dies erfolgt automatisch. aufgestellt und installier t wurde, Der Salzverbrauch für die Regenerie- müssen Sie ihn zuerst betriebsbereit rung ist dabei abhängig von der örtli- machen. -
Seite 13: Härtebereich-Einstellung
978521de 18-04-2001 15:35 Pagina 13 Härtebereich-Einstellung Bereits einmaliges Befüllen des Salz- behälters mit Reiniger führt immer Führen Sie folgende Schritte aus: zur Zerstörung des Wasserenthär- 1. Taste EIN/AUS drücken, um das ters. Gerät einzuschalten. Erste Füllung etwa 1 kg. Unterkorb herausnehmen, Verschluss- 2. -
Seite 14: Klarspüler
978521de 18-04-2001 15:35 Pagina 14 Salznachfüll-Anzeige Klarspüler in den Vorratsbehälter gießen; dabei die Klarspülmittel- Spezialsalz müssen sie nachfüllen, Anzeige «B» beobachten. wenn auf der Bedienungsblende die Der Vorratsbehälter ist voll, wenn die Signallampe “SALZ” blinkt. ganze Kreisfläche der Klarspül- Je nach Körnung des Salzes kann es mittel-Anzeige dunkel geworden ist. -
Seite 15: Reiniger
978521de 18-04-2001 15:35 Pagina 15 Verschlusskappe «A» abnehmen. nachteilig beeinträchtigt werden. Deshalb sollten Sie die Enthärtungsan- Am Grund der Einfüllöffnung wird lage Ihres Geschirrspülers bei Verwen- eine bezifferte Skala sichtbar. dung phosphatfreier Kompakt-Reiniger auch in Weichwassergebieten (ab 5° dH) mit Regeneriersalz versorgen! Reinigerdosierung Reiniger muss vor jedem Programm- ablauf eingefüllt werden - nicht vor dem... -
Seite 16: Geschirr Vorbereiten
978521de 18-04-2001 15:35 Pagina 16 Für die Programme mit Vorreinigen ist Geschirr vorbereiten es nötig, außer dem in der Einspülkam- Alle harten Speisereste entfernen, z.B. mer eingefüllten Reiniger, eine kleine Knochen, Gräten, Obstkerne - auch gro- Menge 5 bzw. 10g auf den Deckel der be Reste wie z.B. -
Seite 17: Einordnen Im Unteren Korb
978521de 18-04-2001 15:35 Pagina 17 Einordnen im unteren Korb Die Stabreihe leicht nach oben ziehen und nach vorne umklappen. Um sie Im unteren Geschirrkorb werden Töpfe, wieder in Ausgangsposition zu bringen Deckel, Teller (Durchmesser bis einfach senkrecht stellen bis sie spür- 27 cm), Salatschüsseln, Besteck usw. -
Seite 18: Einordnen Im Oberen Korb
978521de 18-04-2001 15:35 Pagina 18 Zur leichteren Entleerung können Sie Gläser mit langem Stiel können umge- den Besteckkorb aus dem Unterkorb dreht in den höheren Tassenfächern herausnehmen und auseinanderklappen. eingehängt werden. Die linke Tassenauflage ist hochklapp- bar, damit z.B. hohe Gläser eingeord- net werden können. -
Seite 19: Vor Dem Spülen Überprüfen
978521de 18-04-2001 15:35 Pagina 19 Oberen Korb ganz herausziehen, umsetzen in die unteren Korbrollen und wieder einschieben. Arretierungen (A) wieder nach vorne drehen. Das Fassungsvermögen des oberen Korbes ist jetzt kleiner: Tellerdurch- messer maximal 20 cm. Die obenlie- genden Tassenfächer können nicht benutzt werden. -
Seite 20: Wahl Des Spülprogramms
978521de 18-04-2001 15:35 Pagina 20 Wahl des Spülprogramms Programm einstellen Programm löschen • Taste EIN/AUS drücken, im Multidis- Soll ein bereits gestartetes Programm play erscheint “- - -”. gelöscht werden, so muss die Pro- grammtaste des eingestellten Pro- • Programmtaste für das gewünschte gramms für 5 Sekunden gedrückt wer- Programm drücken (siehe Programm- den. -
Seite 21: Geschirr Ausräumen
978521de 18-04-2001 15:35 Pagina 21 Hinweis! Geschirr ausräumen Die eingestellte Startzeit können Sie Achtung! Heißes Geschirr ist stoßemp- durch Drücken der Taste STARTZEIT findlich. Das Geschirr deshalb vor dem erst verkürzen oder verlängern, wenn Ausräumen abkühlen lassen. das eingestellte Programm gelöscht Zuerst den Unterkorb, dann den Ober- wurde. -
Seite 22: Kurzanweisung
978521de 18-04-2001 15:35 Pagina 22 Kurzanweisung Inbetriebnahme 11. Innerhalb von 5 Sekunden Taste HALBE MENGE drücken, wenn die Die wichtigsten Handgriffe bei der Inbe- Maschine halb oder nur wenig bela- triebnahme des Gerätes sind folgende: den ist. 1. Wasserzulauf- und -ablaufschlauch 12. -
Seite 23: Wartung Und Pflege
978521de 18-04-2001 15:35 Pagina 23 Wartung und Pflege Auf keinen Fall handelsübliche Möbel- 4. Grob-/Feinsieb (1/2) an der Grifföse pflege- oder aggressive Reinigungs- fassen und aus dem Mikrofilter (3) mitte verwenden. herausziehen. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen. -
Seite 24: Sprüharme Reinigen
978521de 18-04-2001 15:35 Pagina 24 Darauf achten, dass das Flächensieb Edelstahlteile nicht über den Spülraumboden Bottich und Türinnenteil bestehen heraussteht. aus Edelstahl. Ein Rostanflug ist auf Achtung: eisenhaltiges Wasser zurückzuführen: Ohne Siebe darf auf keinen Fall «Fremdrost» ist auch bei Edelstahlteilen gespült werden. -
Seite 25: Gehäuse-Pflege
978521de 18-04-2001 15:35 Pagina 25 Nach erfolgter Reinigung, Wasserhahn zudrehen und Stecker aus der Steck- dose ziehen, dann kann das Gerät auch langfristig außer Betrieb genom- men werden. Gehäuse-Pflege Das lackierte Gehäuse erspart Ihnen eine besondere Pflege. Das Abwischen nach dem Spülen mit ei- nem feuchten Tuch ist ausreichend. -
Seite 26: Fehlermeldung Im Multidisplay
978521de 18-04-2001 15:35 Pagina 26 Fehlermeldung im Multidisplay Verschiedene Fehler werden durch die “Fehlermeldung AL1 - AL2 - AL3 -AL7 - Buchstaben “AL” die blinken und einer AL8” Zahl von “1 bis 8” im Display ange- • Drücken Sie die Start-Taste. zeigt. -
Seite 27: Technische Daten / Abmessungen
978521de 18-04-2001 15:35 Pagina 27 Technische Daten / Abmessungen Technische Daten: Abmessungen: Fassungsvermögen 9 Maßgedecke Gesamthöhe 850 mm Heizung 2100 Watt Höhe ohne Arbeitsplatte 820 mm Ablaufpumpe 50 Watt Gesamtbreite 450 mm Umwälzpumpe 200 Watt Gesamttiefe 610 mm Tiefe ohne Arbeitsplatte 580 mm Spannung 230 Volt... -
Seite 28: Unterbau Des Gerätes
978521de 18-04-2001 15:35 Pagina 28 Unterbau des Gerätes Arbeitsplatte verstellen Die Höhe und die Nivellierung durch die Schraubfüße einstellen und das Die Arbeitsplatte lässt sich um 25 mm Gerät einbauen. nach vorn verstellen. Damit kann die Platte den übrigen Küchenmöbeln an- Achtung! gepaßt werden. -
Seite 29: Maßgedecke
978521de 18-04-2001 15:35 Pagina 29 Maßgedecke Fassungsvermögen Oberkorb Das Gerät fasst 9 internationale Maß- gedecke plus Serviergeschirr nach EN 50242. 9 Suppenteller ca. 23 cm Ø 9 flache Teller ca. 26 cm Ø 9 Dessertteller ca. 19 cm Ø 9 Teetassen ca. -
Seite 30: Programmübersicht
978521de 18-04-2001 15:35 Pagina 30 Programmübersicht Art und Ausmaß Programm Zu drückende der Verschmutzung Tasten Geschirrart Stark verschmutztes Geschirr mit INTENSIV anhaftenden, vorwiegend INTENSIV 70° stärkehaltigen Speiseresten (z.B. 70° Nudeln, Reis, Grieß, Kartoffeln, Eier, Töpfe und Soße, Bratfleisch). verschie- denartiges Normal oder stark verschmutztes NORMAL Geschirr... -
Seite 31: Programmablauf Und Verbrauchswerte
978521de 18-04-2001 15:35 Pagina 31 Programmablauf und Verbrauchswerte Spülmittelmenge ** Verbrauchswerte *** auf dem 9 Maßgedecke Programmablauf Behälter- Behälter Strom Zeit Wasser deckel Minuten Liter Vorspülen 55°C Hauptspülen 70°C 2 Klarspülgänge kalt 105÷115 10 g 20 g 1 Klarspülgang 65°C Warmlufttrocknung Vorspülen 40°C Hauptspülen 65°C... - Seite 32 978521de 18-04-2001 15:35 Pagina 32 Geschirrspüler 916 Standmodell Produkt-Nr. 041.920...
