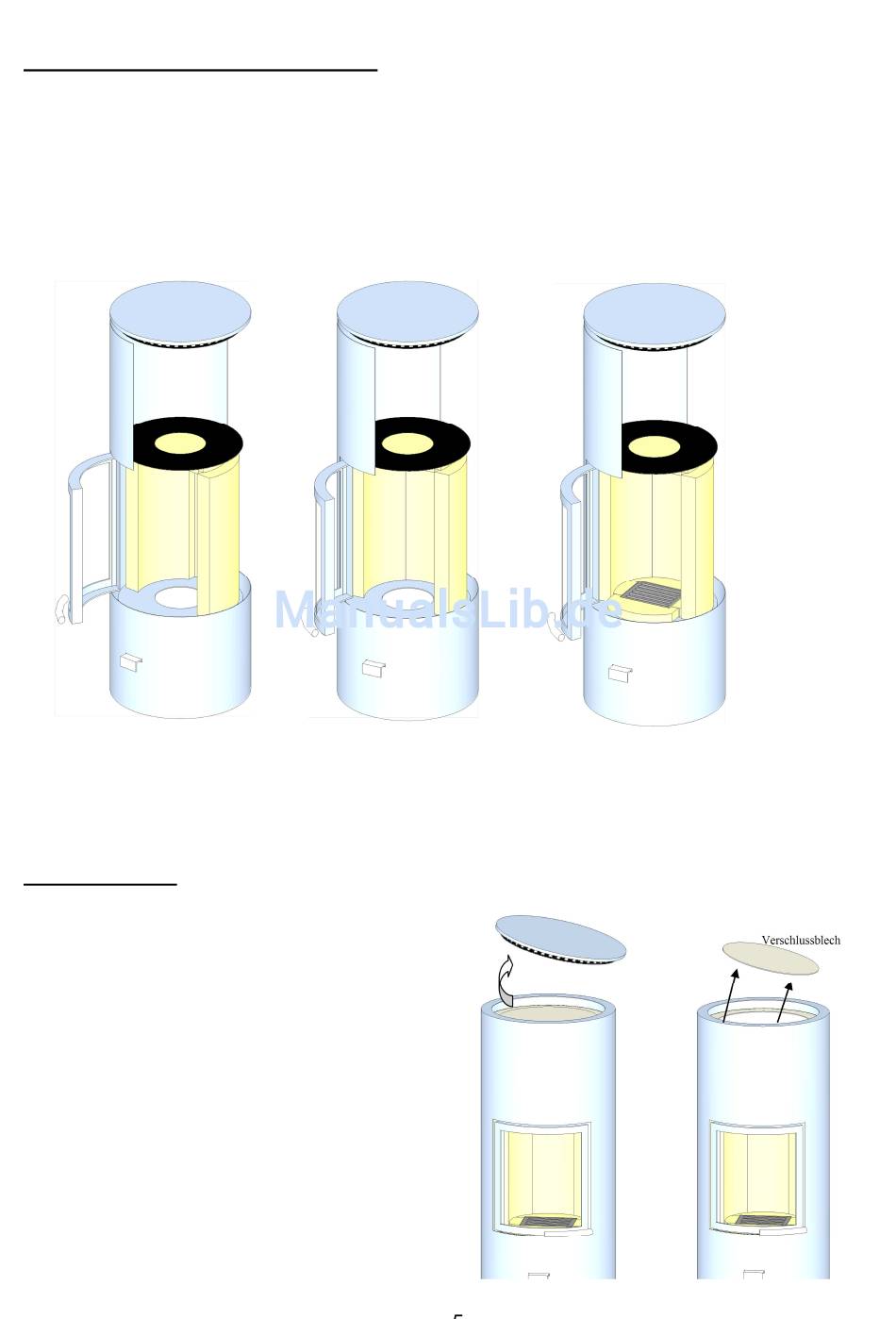

Montage der Feuerraumauskleidung
Die Feuerraumauskleidung für Ihren Rondotherm wird – soweit nicht schon ab Werk montiert
- Ihrem Ofen beigelegt. Bitte setzen Sie diese dann wie folgt ein:
Seitenwände links
und rechts hineinstellen
und ganz nach vorne
/ außen schieben
Abschließend noch den Bodenstein vorne sowie Aschetopf und Aschrost einlegen.
Wärmespeicher (über dem Feuerraum)
Beim
R O N D O T H E R M
über dem Feuerraum befindlichen
Wärmespeicher-Bereich Speicher-
Steine eingelegt. Diese dienen dazu,
den Rauchgasen die Wärme zu ent-
ziehen und im Raum zu halten. Um
die Steine einlegen zu können, muss
zuerst die Abdeckung mit dem Kon-
vektionsluft-Lochblech abgenommen
werden:
Dann werden das darunter liegende Ver-
schlussblech der Wärmespeicherkammer
abgeschraubt und die Speichersteine ent-
sprechend der nachfolgenden Skizzen ein-
gesetzt.
Rückwandstein
hineinstellen und
Prallplatte auflegen
werden in den
Bodensteine re., li.,
hinten und vorne sowie
Ascherost einlegen
5
