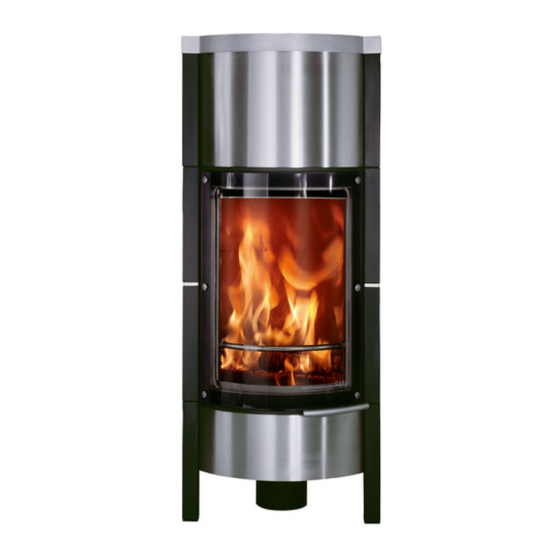

Cera TIPO Anleitung

Vorschau anzeigen
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12

Inhaltsverzeichnis

CERA-KAMINOFEN
für die Bezeichnung A1
nach DIN 18891
(EN 13240)
Anleitung
CERA-Kaminöfen sind leicht aufzustellen, da sie fast komplett montiert sind.
Es handelt sich bei unseren Kaminöfen um hochwertige Qualitätsprodukte.
Bitte lesen Sie diese Anleitung sorgfältig und gehen Sie sie zusammen mit dem neuen Besitzer durch.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Cera TIPO

Inhaltszusammenfassung für Cera TIPO

  • Seite 1 DIN 18891 (EN 13240) Anleitung CERA-Kaminöfen sind leicht aufzustellen, da sie fast komplett montiert sind. Es handelt sich bei unseren Kaminöfen um hochwertige Qualitätsprodukte. Bitte lesen Sie diese Anleitung sorgfältig und gehen Sie sie zusammen mit dem neuen Besitzer durch.

  • Seite 2: Inhaltsverzeichnis

    Reinigung und Pflege / Besondere Hinweise / Wartung / Ersatzteile ........8 Was ist wenn…? - Ratgeber ......................9 Allgemeines zu CERA-Kaminöfen Bei CERA-Kaminöfen handelt es sich um hochwertige Feuerstätten speziell für den Abbrand von Holz. Sie bestehen überwiegend aus Stahlblech, Edelstahl, Schamotte oder Vermiculite und Glaskeramik.
  • Seite 3 ● Die Schornsteinberechnung erfolgt nach DIN 4705 T1 bzw. T2 mit den vom Hersteller in den zugehörigen Prospekten veröffentlichten Wertetripeln. ● CERA Kaminöfen sind für die Verbrennung von Scheitholz konstruiert. Sie sind als Zusatzheizung zu verwenden, nicht jedoch als alleinige Heizquelle.
  • Seite 4 • Beim Einbau des Kaminofens in ein Fertighaus mit Wänden aus Holz oder Leichtbaustoffen, bitte unbedingt den Bezirksschornsteinfeger vor der Montage um Rat fragen. • Ihr Tipo hat am hinteren Standrohr einen Zuluftstutzen Ø 100 mm. Hier kann Verbrennungsluft von außen direkt zugeführt werden (bei vielen Niedrigenergiehäusern Vorschrift!). Ohne diese Zuluftleitung findet die Verbrennung mittels Raumluft statt.

  • Seite 5: Ausrichten Des Tipo / Montage Der Feuerraumauskleidung

    Ausrichten des TIPO • Nun den Kaminofen an den vorgesehenen Aufstellplatz schieben und so ausrichten, dass das Ofenrohr in das Wandfutter paßt. Anhand der verstellbaren vorderen Füße können Sie den Ofen noch ausrichten. Zum Ausrichten des Ofens muß die seitliche Keramik bzw. die Stahldekorteile abgenommen werden.

  • Seite 6: Lufregulierung / Begriffserläuterung Lufttechnik

    Luftregulierung Luftregulierung linker Hebel: Hebel nach rechts: Luftzufuhr komplett geschlossen Hebel nach links: untere Luftzufuhr komplett geöffnet Stellung zum anheizen und nach dem wiederauflegen von neuem Holz Hebel in Mittelstellung (wie Skizze): Unterrost-Luftzufuhr geschlossen, untere Sekundärluft geöffnet nach dem durchbrennen der ersten Holzauflage rechter Hebel Hebel nach links:...
  • Seite 7 Bedienung Geeignete Brennstoffe Der Kaminofen tipo ist ein Holzbrand-Kaminofen, welcher auch (zum Gluthalten) mit Braunkohlebriketts – besser mit Hartholzbriketts - befeuert werden kann. Nur mit naturbelassenem stückigem Holz in Form von Scheitholz erreichen Sie eine optimale Verbrennung und heizen somit umweltbewusst.
  • Seite 8 Gegenstände auf der Glasscheibe (Abdeckung) ab. Dies kann zu Spannungen im Glas führen wodurch dieses zerspringen kann. • Ihr neuer Kaminofen Tipo bietet ab Werk die Möglichkeit, mit direkt zugeführter Verbrennungsluft (z. B. von außen) betrieben werden zu können. Für den Betrieb mit externer Verbrennungsluft brauchen Sie nur eine Zuluftleitung an den werksseitig vorgesehenen Zuluftstutzen im hinteren Standfuss anzuschließen.

  • Seite 9: Anheizen / Heizen (Während Der Übergangszeit) / Befüllen Des Wasserverdunsters

    Der Wasserverdunster lässt sich unkompliziert auffüllen. Hierzu heben Sie bitte nur die gelaserte Edelstahl-abdeckung des Wasserverdunsters ab und gießen das Wasser langsam in den Behälter. Der Wasserbehälter lässt sich zum reinigen entnehmen (siehe Seite 5, Ausrichten des Tipo). Er kann mit haushaltsüblichem Entkalker gereinigt werden. Um Ablagerungen durch kalkhaltiges Wasser zu...

  • Seite 10: Reinigung Und Pflege / Besondere Hinweise / Wartung / Ersatzteile

    Nach Bedarf im kalten Zustand. Vor dem einsprühen der Glasscheibe mit Glasreiniger Papier-Küchentücher zu einer Mit Kaminglasreiniger (z.B. von Glasscheibe reinigen. Rolle zusammendrehen und CERA-Design) einsprühen und unten in den Türrahmen legen, abwischen. damit kein Reiniger zwischen Türrahmen und Glas laufen kann Mit Edelstahl-Reinigungsmittel, evtl.

  • Seite 11: Was Ist Wenn

    • Um dem technischen Fortschritt gerecht zu werden, sind Ausführungs- Maßänderungen vorbehalten. Aktuelle Daten und Informationen finden Sie im Internet auf www.cera.de Was ist, wenn...? • Ist der Schornstein oder das Ofenrohr ... das Feuer nicht richtig brennt? undicht? • Ist der Schornstein richtig bemessen?
  • Seite 12 CERA-Design by Britta v. Tasch GmbH Am Langen Graben 28 52353 Düren Telefon: 02421-121790 Telefax: 02421-1217917 E-mail: info@cera.de...
