Migatronic OPERATOR M3.01 Betriebsanleitung Seite 27

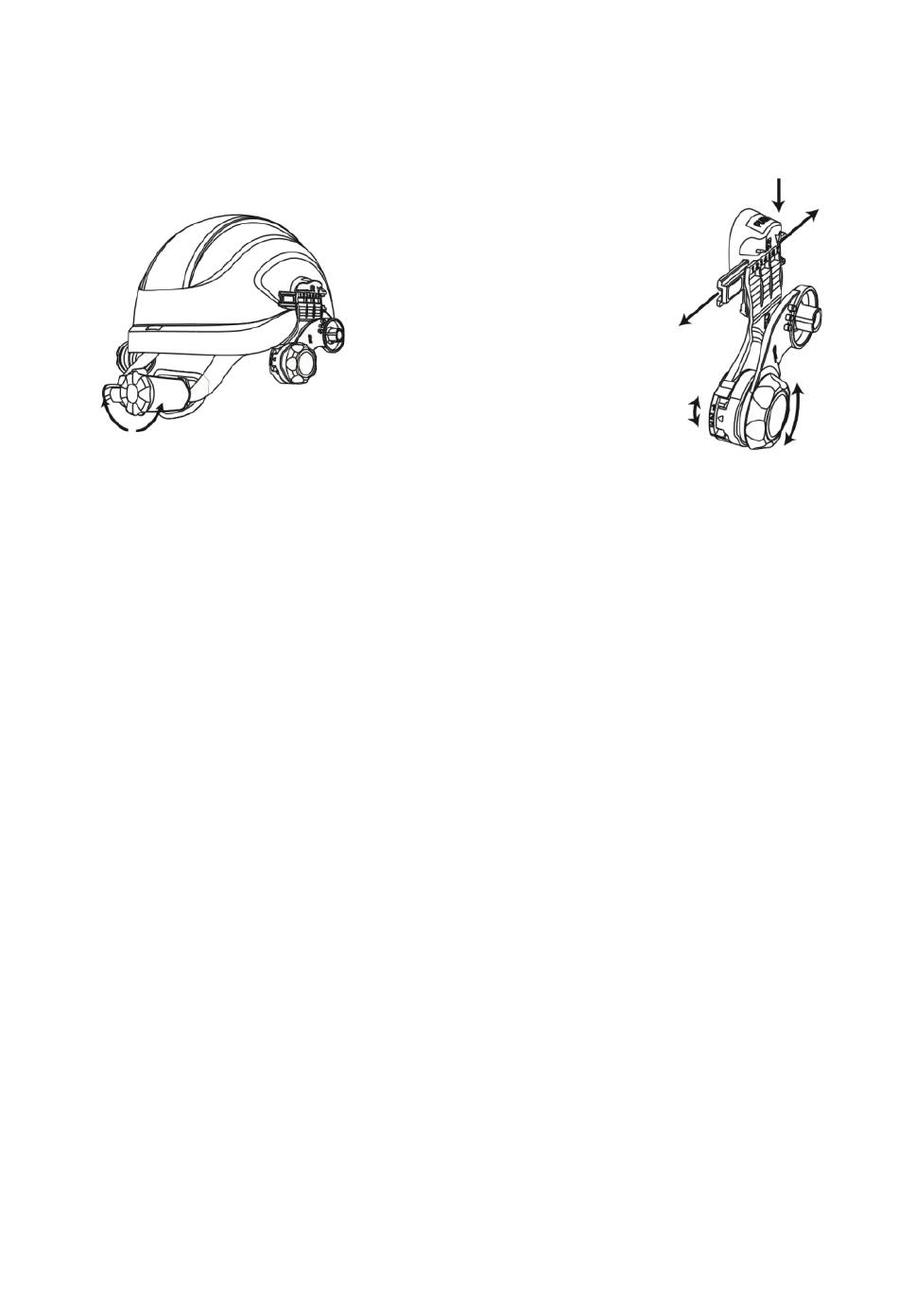

• EINSTELLEN DES DREHBEREICHS
Die Neigungsverstellung befindet sich auf der rechten Seite des Helms. Um die
Ruheposition und den Drehbereich einzustellen, lösen Sie den Spannknopf, drehen Sie
den Hebel in eine der drei Positionen und ziehen Sie den Spannknopf wieder fest (siehe
Abb. 4).
Abb. 3
„y"
• MONTAGE DES SCHUTZHELMS
• Passen Sie jeden Adapter an die richtige Seite der Helmschale an. Hinweis: L = linke
Seite, R = rechte Seite (siehe Abb. 5a).
• Schrauben Sie den Hauptanschlussknopf jedes Adapters ab (siehe Abb. 5b).
• Setzen Sie jeden Adapter in die Befestigungspunkte der Helmschale ein und schrauben
Sie den Hauptanschlussknopf fest (siehe Abb. 5c).
• Richten Sie die Gesichtsdichtung gemäß der Reihenfolge 1-4 in der Abbildung an dem
Klettverschluss im Inneren der Helmschale aus und stellen Sie sicher, daß die
Gesichtsdichtung fest an der Helmschale befestigt ist (siehe Abb. 6).
• Ziehen Sie das Gummiband an der Gesichtsdichtung und setzen Sie es auf den Adapter
(siehe Abb. 7).
• Setzen Sie die Adapterbasis in die Schlitze des Schutzhelms ein (siehe Abb. 8).
• Drücken Sie die Taste „PUSH" an der Adapterbasis und schieben Sie den Schutzhelm
in die Helmschale (siehe Abb. 9).
• Befestigen Sie das Befestigungsband an der Gesichtsabdichtung an der Kopfbedeckung
des Schutzhelms (siehe Abb. 10).
• Passen Sie die Gesichtsdichtung an (siehe Abb. 11).
27
Abb.4
