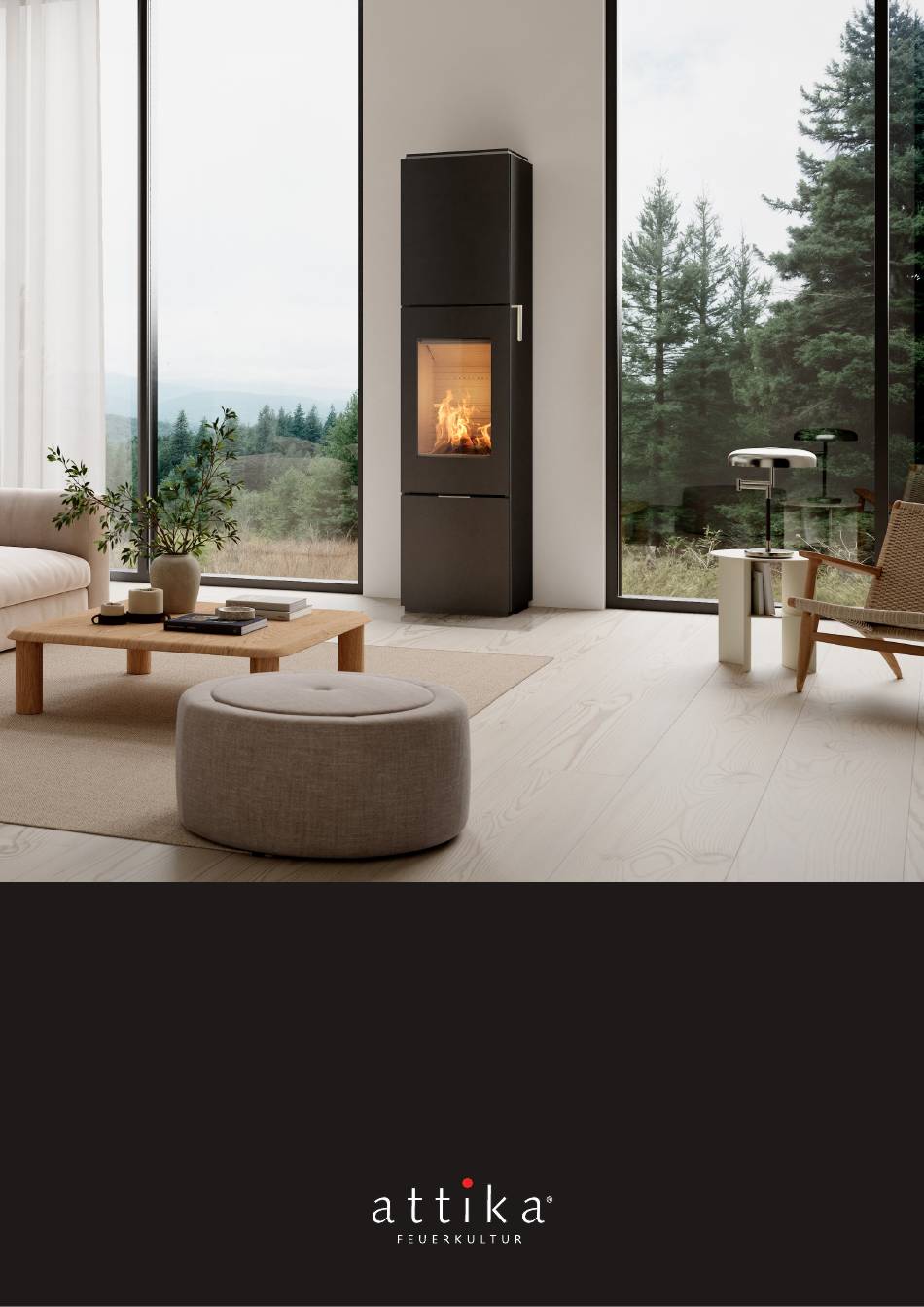

- Seite 1 OPAL INSTALLATIONSANLEITUNG (DE)
-
Seite 2: Produktionsnummer
INSTALLATIONSANLEITUNG PRODUKTIONSNUMMER Die Produktionsnummer befindet sich hinter der Tür auf der rechten Seite des Kaminofens und auf der ersten Seite der Bedienungsanleitung. DIESES HANDBUCH GILT FÜR DAS FOLGENDE MODELLE: • OPAL 2 - DE... -
Seite 3: Inhaltsverzeichnis
INHALT PRODUKTIONSNUMMER INSTALLATIONSANLEITUNG Funktionsstörung ..........TECHNISCHE DATEN Spezifikationen . -
Seite 4: Installationsanleitung
Verbrennungsluft des Kaminofens kann eine perma- Herzlichen Glückwunsch zu Ihrem neuen Produkt von nente Luftzufuhr im Raum installiert werden - über den RAIS/ATTIKA. Diese Installationsanleitung stellt sicher, AirSystem-Anschluss. Diese Luftzufuhr darf auf keinen dass Ihr Kaminofen korrekt installiert wird, damit Sie vie- Fall während des Betriebs geschlossen werden. -
Seite 5: Funktionsstörung
Ehe der Kaminofen in Betrieb genommen wird, muss dem lokalen Schornsteinfeger mitgeteilt werden, dass der Kaminofen aufgestellt worden ist. HINWEIS! RAIS/ATTIKA empfiehlt, den Kaminofen von einem autorisierten Installateur installieren zu lassen. Fragen Sie evtl. Ihren Händler nach weiteren Informationen. FUNKTIONSSTÖRUNG KAMINOFEN BRENNT ZU SCHWACH Wenn es zu Ausfällen kommt, werden im Folgenden ei-... -
Seite 6: Technische Daten
Type versorgt werden soll FRONTMODELL TYPENSCHILD Alle Kaminöfens von RAIS/ATTIKA haben ein Typenschild, auf dem der Abstand des Kaminöfens zu brennbaren Materialien, der Wirkungsgrad etc. angegeben sind. Das Typenschild liegt bei Lieferung lose im Kaminofen. Das Typenschild kann auch durch Scannen des QR-Codes gefunden werden. -
Seite 7: Für Eine Mögliche Marktkontrolle
TECHNISCHE DATEN Installationsabstände Mindestabstand von der Rückseite des Kaminofens zu brennbarem Material Mindestabastand von der Seiten zu brennbaren Materialien Mindestabstand von der Oberseite zu brennbarem Material an der Decke Mindestabstand von der Oberseite der Tür zu brennbarem Material an der Decke Mindestabstand von der Vorderseite zu brennbaren Materialien im unteren vorderen Strahlungsbereich... -
Seite 8: Installationsabstände
Normen beziehen, eingehalten werden. INSTALLATIONSABSTÄNDE FÜR NICHT BRENNBARE WÄNDE Wir empfehlen einen Mindestabstand von 50 mm zu nicht brennbarem Material für Reinigungszwecke. OPAL Nicht-brennbare Wand p corner non-combustible wall ECKAUFSTELLUNG Nicht-brennbare Wand 8 - DE... -
Seite 9: Installationsabstände An Brennbaren Wänden
INSTALLATIONSABSTÄNDE AN BRENNBAREN WÄNDEN 15 OPAL - Setup distances OPAL Brennbare Decke *0 mm: Da 65 K durch Strahlung auf dem Boden vor und/ oder an der Seitenwand nicht überschritten wird. Brennbare Wand rner ECKAUFSTELLUNG Brennbare Wand DE - 9... -
Seite 10: Masszeichnungen
MASSZEICHNUNGEN MASSZEICHNUNGEN: OPAL (B/O) 1930 1905 1679 1290 1282 310 G 10 - DE... - Seite 11 MASSZEICHNUNGEN MASSZEICHNUNGEN: OPAL (T/O) 1930 1905 1290 1282 310 G DE - 11...
-
Seite 12: Montage
MONTAGE WIEDERVERWERTUNG DER VERPACKUNG Der Kaminofen ist in eine wiederverwertbare Verpackung verpackt. Diese muss gemäß den nationalen Vorschriften zur Entsorgung von Abfall entsorgt werden. Styropor Plastikband Pappe Plastik Eisenblech Palettenholz ENTSORGUNG AM ENDE DER LEBENSDAUER Wenn Ihr Kaminofen in ferner Zukunft nicht mehr benutzt werden kann, ist es wichtig, dass er korrekt entsorgt wird. -
Seite 13: Verpackung Bei Lieferung
MONTAGE VERPACKUNG BEI LIEFERUNG Der Kaminofen wird auf einer Transportpalette gelie- fert, auf der er mit vier Transportsicherungsbeschlä- gen befestigt ist. Die Sicherungsbeschläge sind mit Schrauben festgeschraubt, die entfernt werden müs- sen. Anschließend können die Befestigungsklammern entfernt werden. HÖHENVERSTELLUNG Es gibt Stellschrauben unter dem Kaminofen, die verwendet werden, um den Kaminofen horizontal aus- zurichten. -
Seite 14: Einbau Des Rauchabzugs
MONTAGE EINBAU DES RAUCHABZUGS Der Kaminofen ist mit einem oberen oder hinteren Rauchabzug erhältlich. Entfernen Sie die obere Front- blende, um Zugang zum Rauchabzug zu erhalten, in- dem Sie sie anheben und herausziehen. Befestigen Sie den Rauchabzug mit den mitgelieferten Muttern und Schrauben. -
Seite 15: Entfernen Der Brennkammerverkleidung
Seien Sie vorsichtig, wenn Sie die Rauchumlenkungsplatten wieder anbringen. WÄRMESPEICHERSTEINE Es ist möglich, Wärmespeichersteine im Kaminofen zu OPAL (Oberer Ausgang) – 108 kg, entsprechend 18 Ele- montieren. Montieren Sie zunächst die Basis, auf der menten die Steine platziert werden sollen. Platzieren Sie die OPAL (Hinterer Ausgang) –... -
Seite 16: Exsterner Luftanschluss - Airsystem
Wand hinter dem Kaminofen installiert wer- Kaminofen externe Luft von außen zugeführt werden. Alle den. Wenn Sie einen Kaminofen mit AirSystem bestellen, RAIS/attika-Kaminöfen verfügen über die Möglichkeit der ist es bereits installiert, bevor Sie ihn von uns erhalten. Sie externen Luftzufuhr. -
Seite 17: Luftanschluss Am Boden
EXSTERNER LUFTANSCHLUSS - AIRSYSTEM Meter. Es ist wichtig, dass er nicht geknickt und um Eck- Das Entlüftungsventil muss während des Betriebs auf of- en gefaltet wird, so dass der Schlauch zusammenfällt und fen stehen, damit Außenluft in den Kaminofen eindringen der Luftstrom nicht wie vorgesehen durchkommt. -
Seite 18: Reinigung Und Wartung
REINIGUNG UND WARTUNG REINIGUNG UND WARTUNG Es ist wichtig, dass der Kaminofen sowohl innen als auch außen gereinigt und gewartet wird. Dabei muss der Ka- minofen kalt sein. Der Kaminofen sollte einmal im Jahr von einem Schornsteinfeger überprüft werden. Über- prüfen Sie vor der Heizsaison den Schornstein und den Rauchrohr auf Verstopfungen. -
Seite 20: Attika Feuer Ag
Artikelnummer: 15-6524DE ATTIKA FEUER AG Brunnmatt 16 CH-6330 Cham Schweiz www.attika.ch...
