3. Übersicht der Systembestandteile
Das Wiegesystem RAVAS RCS Plus besteht aus zwei Komponenten:
1. Indikator
2. Ventilblock
Der Ventilblock muss am Hydrauliksystem des Gabelstaplers angeschlossen werden. Der Indikator wird

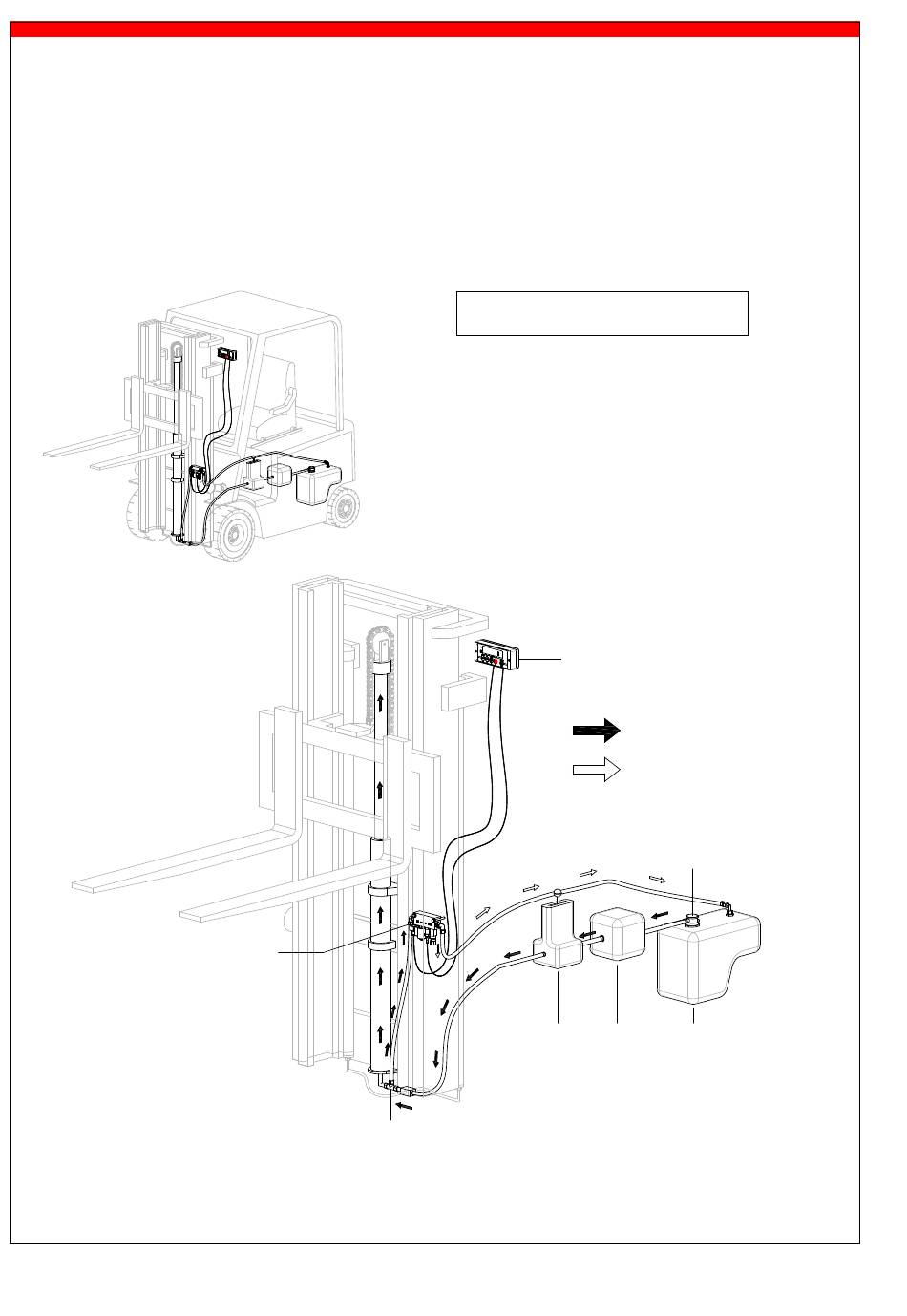

über die 12 Volt-Batterie des Gabelstaplers betrieben. Auf dem nachfolgenden Plan sind die Teile des
Systems dargestellt. Wir empfehlen die Installation des Ventilblocks im Hydrauliksystem des Gabelstaplers
über einen anerkannten Gabelstaplerhändler ausführen zu lassen.
Ventilblock
RCS Plus
Typ A: 1 zentraler Zylinder
Hydraulischer
Ventilblock
T-Stück
INSTALLATIONSANLEITUNG – RAVAS RCS Plus
Indikator
Hoher Druck
Niedriger Druck
Ölfilter
Öltank
Pumpe
5
