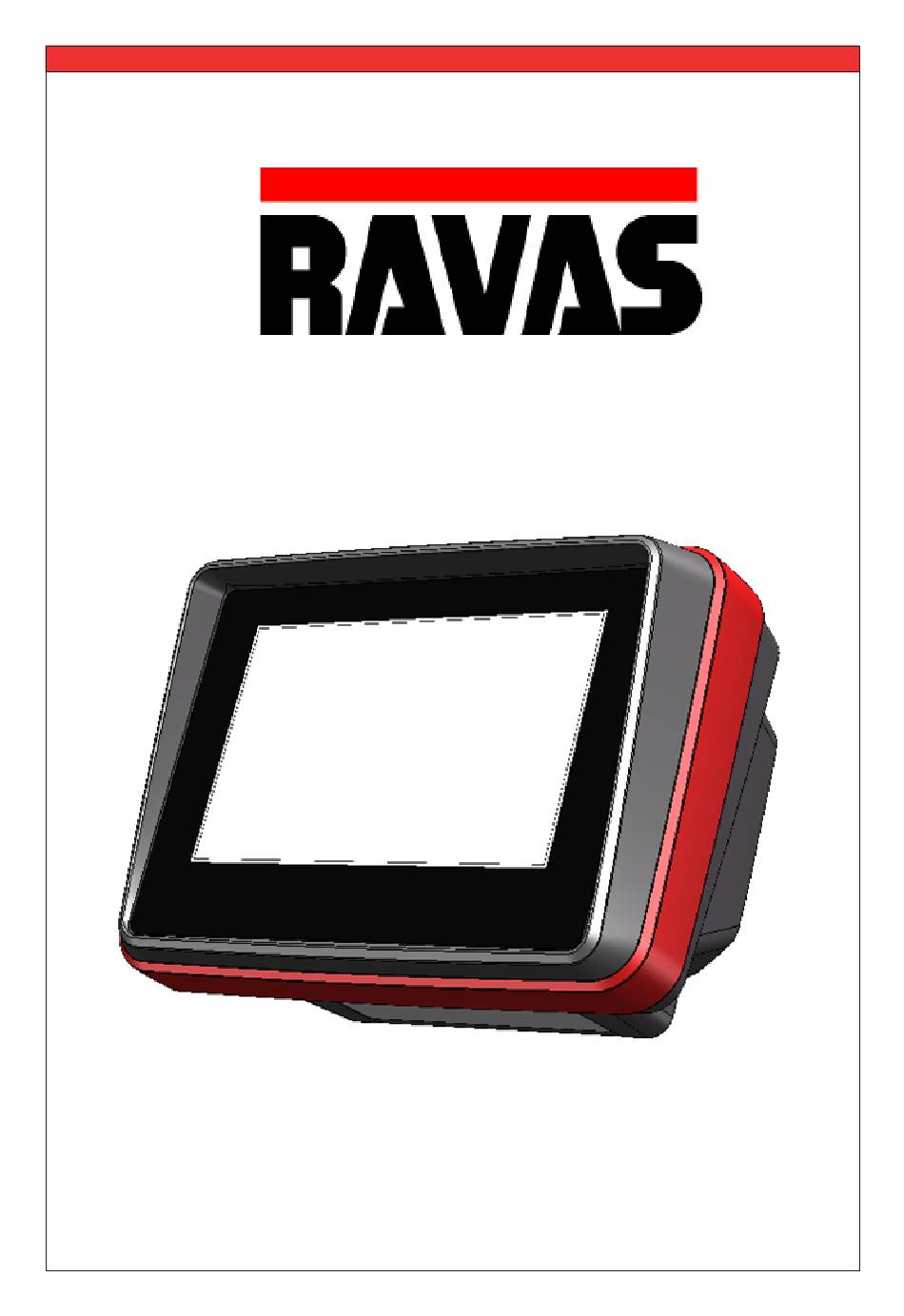

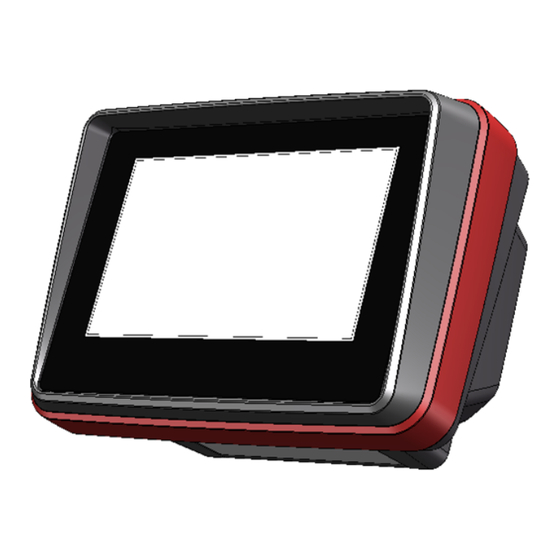

- Seite 1 BEDIENUNGSANLEITUNG RCS Hy-Q-52 Rev. 20191024 Druckfehler und Modelländerungen vorbehalten. Bedienungsanleitung – RCS Hy-Q-52...
- Seite 2 Fehler und die daraus hervorgehenden Konsequenzen haftbar gemacht werden. Alle Rechte sind vorbehalten und diese Anleitung bzw. Teile davon dürfen in keinerlei Weise reproduziert werden. Bitte richten Sie Ihre Aufmerksamkeit auf die Tatsache, dass dieses RAVAS Produkt zu 100% recycle bar ist, wenn die Beseitigung des Abfall ordnungsgemäß durchgeführt wird.
-
Seite 3: Inhaltsverzeichnis
Inhaltsangabe 1. Introduktion 2. Warnungen & Sicherheitshinweise 3. Benutzung des RCS Hy-Q-52 3.1 Benutzung (präzise Wiegung) 3.2 Wichtige Tastenfunktion des Indikators 3.3 Displayfunktionen 3.4 Start: Nullcode überprüfen 3.4.1 Nullpunkt überprüfen 3.4.2 Nullkorrektur: manuell 3.5 Durchführung einer Wiegung 3.6 Fehlermeldung 3.7 Beladungsanzeige 4. -
Seite 4: Introduktion
• Immer den Bedienungs-, Instandhaltungs- und Reparaturinstruktionen des Fahrzeugs Folge leisten und den Lieferanten um Rat fragen, falls Zweifel bestehen. • RAVAS ist nicht haftbar für Fehler, die auftreten bei inkorrekten Wiegungen und inkorrekter Wiegeapparatur. max 40°C min -10°C 105°F 15°F... -
Seite 5: Verwendung Des Rcs Hy-Q
3. Verwendung des RCS Hy-Q-52 3.1 Benutzung (präzise Wiegung) Um eine genaue Wiegung zu Erhalten, beachten Sie folgende Anweisung! min -10°C max 40°C 15°F 105°F Bedienungsanleitung – RCS Hy-Q-52... -
Seite 6: Wichtige Tastenfunktion Des Indikators
Bedienen Sie die Gabeln mit konstanter Geschwindigkeit Zero out of range Sicherstellen, dass der Stapler während der Nullstellung entladen ist Out of level Stellen Sie sicher, das der Mast vertikal steht Fehlerhafte Kalibrierung Es wurde keine Kalibrierung gespeichert. Bedienungsanleitung – RCS Hy-Q-52... -
Seite 7: Aufstarten: Nullpunkt Überprüfen
3. Der gelbe Pfeil führt Sie im Bereich, um 4. Heben Sie die Gabeln mit konstanter mit dem Stapler eine korrekte Wiegung Geschwindigkeit. Der leuchtende gelbe durchzuführen. Pfeil auf der Anzeige zeigt an, dass die Gabeln abgesenkt werden. Bedienungsanleitung – RCS Hy-Q-52... - Seite 8 7. Der Indikator zeigt das Gewicht nach Abschluss 8. Wenn das Gewicht in Rot angezeigt wird, war der Nullprüfung. die Wiegung nicht korrekt. Wenn der Indikator keine Null anzeigt, muss eine neue manuelle Nullstellung durchgeführt werden. Siehe 3.4.2. Bedienungsanleitung – RCS Hy-Q-52...
-
Seite 9: Nullkorrektur: Manuell
Anzeigt die Messung. gelbe Pfeil weiter nach oben blinkt. Wenn sich der Pfeil in die entgegengesetzte Richtung dreht, senken Sie die Gabeln ab, bis das Gewicht auf dem Display erscheint. Für eine detaillierte Erklärung siehe: 3.4.1 Schritt 3-6. Bedienungsanleitung – RCS Hy-Q-52... -
Seite 10: Fehlermeldung
Bewegen Sie die Gabeln langsamer durch Messberei. den Messbereich. 3. Fehler: Konstante Geschwindigkeit 4. Fehler: Außerhalb Niveau Bewege die Gabeln mit einer konstanten - Schiefstandsensor optional: Stellen Sie Geschwindigkeit entlang des Messbereichs. sicher, dass der Mast vertikal ist. Bedienungsanleitung – RCS Hy-Q-52... - Seite 11 7. Fehler: Außerhalb des Nullbereichs 8. Überlast. Der Gabelstapler ist laut Die Nullkompensation ist zu groß, um eine Lastdiagramm überlastet. Nullstellung durchzuführen. Stellen Sie sicher, dass die Gabeln leer sind. 9. Fehlerhafte Kalibrierung. Es wurde keine Kalibrierung gespeichert. Bedienungsanleitung – RCS Hy-Q-52...
-
Seite 12: Anzeige Des Ladezustandes
Orange = Nähert sich der maximalen Kapazität des Staplers Rot = Überladung Warnung! Der Balken ist nur eine Anzeige der Last. Dieses zeigt eine sichere Last an. Dieses zeigt einen Annäherung zur max. Kapazität an. Dieses zeigt auf Übergewicht. Bedienungsanleitung – RCS Hy-Q-52... -
Seite 13: Netto / Tara / Brutto Gewicht
4. Das System ist jetzt bereit, einen Wiegezyklus durchzuführen. Das ‘NET’-Zeichen zeigt an, dass das Tara-Gewicht aktiviert ist. Heben Sie die Ladung an und führen eine Wiegezyklus durch. Siehe 3.5 Durchführen ‘Tara:40kg’ zeigt das Tara-Gewicht an. eines Wiegung. 1000 Bedienungsanleitung – RCS Hy-Q-52... -
Seite 14: Netto Wiegung: Manuelle Tara (Pt)
2. Ein Popup-Bildschirm erscheint. Wählen Sie das gewünschte Feld “Voreinstellung Tara”. 3. Wenn die voreingestellte Tara, welches Sie 4. Benennen Sie den „voreingestellten Tara“-Wert. gewählt haben, leer ist, muss ein Tara-Wert eingegeben werden, bestätigen mit ‘Enter’. Bedienungsanleitung – RCS Hy-Q-52... - Seite 15 6. Führen Sie eine Wiegung durch. Gewicht aktiviert ist. ‘Tara: Container Holz 240kg’ zeigt das Siehe: 3.5 Durchführung einer Wiegung. Leergewicht an. 1000 7. Der Indikator zeigt nun das Nettogewicht (NET). HINWEIS: Um die Tara zu löschen, siehe: 4.3 Löschen Tara. Bedienungsanleitung – RCS Hy-Q-52...
-
Seite 16: Netto Wiegung: Löschen Tara
3. Die Anzeige schaltet zurück in die Wiegemodus und ist bereit für die nächste Wiegung. Das NET-Zeichen ist weg. Im Tara-Feld ist “None” aktiv. 4.3.2 Option 2 1. Drücken Sie die Tara Taste. 2. Selektieren Sie ‘None’. Bedienungsanleitung – RCS Hy-Q-52... -
Seite 17: Id Eingabe
5. ID Eingabe 5.1 ID-Code aktivieren und bearbeiten Mit dem RCS Hy-Q-52 können Sie bis zu 4 ID-Codes eingeben, die auf dem Ausdruck oder bei der Datenkommunikation angezeigt werden. 1. Drücke das ID Feld. 2. Auf der linken Seite der Schaltfläche können Sie die ID-Felder aktivieren (nur die aktiven ID-Felder sind auf dem Ausdruck sichtbar). - Seite 18 6. Drücken Sie die Zurück-Taste, um zum eingegeben haben, wählen Sie Ihre bevorzugte Wiegemodus zurückzukehren. ID aus und drücken die Zurück-Taste. 7. Ihre aktiven ID-Codes werden nun auf dem Ausdruck oder beim Übertragen der Daten angezeigt. Bedienungsanleitung – RCS Hy-Q-52...
-
Seite 19: Addieren, Drucken, Speicher Löschen & Daten Senden
Drücken Sie die → Σ ← Taste. 3. Das Gewicht wurde zum ausgewählten Gesamtspeicher hinzugefügt. 6.2 Ändern des aktiven Gesamtspeichers 1. Wenn Gewünscht, können Sie einen 2. Wählen Sie Ihren bevorzugten Gesamtspeicher auswählen. Drücken Sie Gesamtspeicher aus. das gesamte Feld. Bedienungsanleitung – RCS Hy-Q-52... -
Seite 20: Drucken Einzelner Wiegung
4. Das Gewicht wird gedruckt und die Anzeige ist bereit für die nächste Wiegung. 6.4 Send WiFi 1. Zuerst muss ein neues Gewicht auf dem Display 2. Die Anzeige sendet. angezeigt werden. Drücken Sie die Wifi-Taste. Bedienungsanleitung – RCS Hy-Q-52... -
Seite 21: Bearbeiten, Löschen Und Drucken Gesamtregisters
2. Wählen Sie den Gesamtspeicher aus, den Sie drucken oder löschen möchten und drücken Sie das Einstellungssymbol. 3. Drücken Sie auf Drucken, um einen 4. Der Indikator druckt Ihren Ausdruck. Gesamtausdruck des ausgewählten Gesamtregisters zu erhalten. Bedienungsanleitung – RCS Hy-Q-52... - Seite 22 8. Ändern Sie den Namen des ausgewählten in diesem Gesamtregister löschen möchten oder Gesamtregisters. gehen Sie zurück, wenn Sie das Register ändern möchten. 9. Sie können den Namen ändern, drücken Sie ‘Enter’, wenn Sie fertig sind. Bedienungsanleitung – RCS Hy-Q-52...
-
Seite 23: Datenspeicherung Auf Usb-Stick
Daten übertragen. Sobald das Bild wieder weiß ist, ist die Datenübertragung beendet. Wenn die Verbindung hergestellt ist, erscheint ein Bild des USB-Sticks im Display. Wenn der USB-Stick an Ihren PC angeschlossen ist, wird die Datendatei angezeigt. Bedienungsanleitung – RCS Hy-Q-52... -
Seite 24: Alibi Speicher
UID Code / Alibi number > Dies ist eine 10-stellige Nummer, die vom Indikator selbst generiert wird. An/ Aus Knopf Einschalten der Anzeige. Drücke den An/Aus-Taste. Drücken Sie den Pfeil zweimal nach unten, um durch die Tasten zu blättern. Bedienungsanleitung – RCS Hy-Q-52... - Seite 25 Drücken Sie jetzt Einstellungssymboll. ‘User- Menu’. Drücken Sie ‘Service Help’. Drücken Sie ‘Alibi’. Die Information der letzten Wägung wird im Display angezeigt. Durch Drücken von ‘Prev’ wechseln Sie zu den vor dem letzten Wägen durchgeführten Wägungen. Bedienungsanleitung – RCS Hy-Q-52...
-
Seite 26: Benutzereinstellungen
2. Drücken Sie auf den Pfeil nach oben/unten. 3. Drücken Sie das Symbol für Benutzereinstellungen 4. Wählen Sie ‘Benutzermenü’. 5. Drücken Sie auf dem Feld, was Sie ändern 6. Für dieses Beispiel ändern wir die Uhrzeit. möchten. Bedienungsanleitung – RCS Hy-Q-52... - Seite 27 Sie den Wiegemodus auf ‘Easy’ setzen. Hinweis: Dies kann dazu führen, dass das System etwas ungenauer wird. Wenn eine höhere Genauigkeit erforderlich ist, können Sie diese auf ‘Genau’ setzen. 2. Wählen Sie ‘Einfach’ und drücken Sie ‘Enter’. 1. Drücken Sie ‘Wiegemodus’. Bedienungsanleitung – RCS Hy-Q-52...
-
Seite 28: Ändern Der Betriebssprache
7.3 Ändern der Betriebssprache 1. Wählen Sie ‘Display Einstellungen/settings’. 2. Wählen Sie ‘Sprache/Language’. 3. Wählen Sie die bevorzugte Sprache und drücken Sie ‘Enter’. Bedienungsanleitung – RCS Hy-Q-52... -
Seite 29: Tastenfunktionen Und -Positionen Ändern
Zum Beispiel nehmen wir den Drucker Knopf. 3. Funktion auswählen. 4. Kontrollieren Sie die Kontrollkästchen nach den gewünschten Aktionen, welche ausgeführt werden, nachdem drücken der ‘Drucker’ Taste. 5. Wenn Sie fertig sind, drücken Sie “Enter“. Die Änderung wird gespeichert. Bedienungsanleitung – RCS Hy-Q-52... -
Seite 30: Tastenpositionen Ändern
B. kein Drucker installiert wurde. Der auf der sich die Druckertaste befinden soll. Standardposition ist None. Speicherung der Änderung durch drücken der ‘Enter’ Taste. 5. Die Drucker Taste befindet sich jetzt in der Tastenreihe 1. Bedienungsanleitung – RCS Hy-Q-52... -
Seite 31: Schaltflächen Beim Start Anzeigen / Ausblenden
Schaltflächen sind immer sichtbar. die Schaltflächen beim Start auszublenden. Drücken Sie ‘Enter’ zum Speichern der Änderung. 5. Das Gewicht wird größer angezeigt, wenn die Tasten deaktiviert sind. Wenn Sie die Tasten benötigen, drücken Sie ‘>’. Bedienungsanleitung – RCS Hy-Q-52... -
Seite 32: Ravas Gewichtsapp
Datei vom RAVAS-Indikator herunterzuladen. Diese Datei kann von RAVAS-Technikers zur Analyse des Wägesystems verwendet werden, falls eine technische Störung auftritt. Die RAVAS GewichtsApp kann kostenlos von Google Play oder dem Apple Store heruntergeladen werden. Gebrauchsanweisungen der RAVAS GewichtsApp finden Sie unter www.ravas.com.
