4. Installation

4.1 Hydraulik: Installation des T-Stücks
Wir empfehlen, den Einbau des Sensors in das Hydrauliksystem des Gabelstaplers von einem
autorisierten Staplerhändler durchführen zu lassen.
• Stellen Sie sicher, dass kein Druck auf der Hauptzylinderleitung ist.
• Der Sensor mit einem T-Stück in den Hochdruckschlauch zwischen Ventilen und dem
Zylinder montieren.
• Die Verbindung des Sensors ist G¼" BSP männlich.
• Schützen Sie das Kabel vor bewegten, scharfen oder warmen Teilen mit dem
mitgelieferten Schutzschlauch.

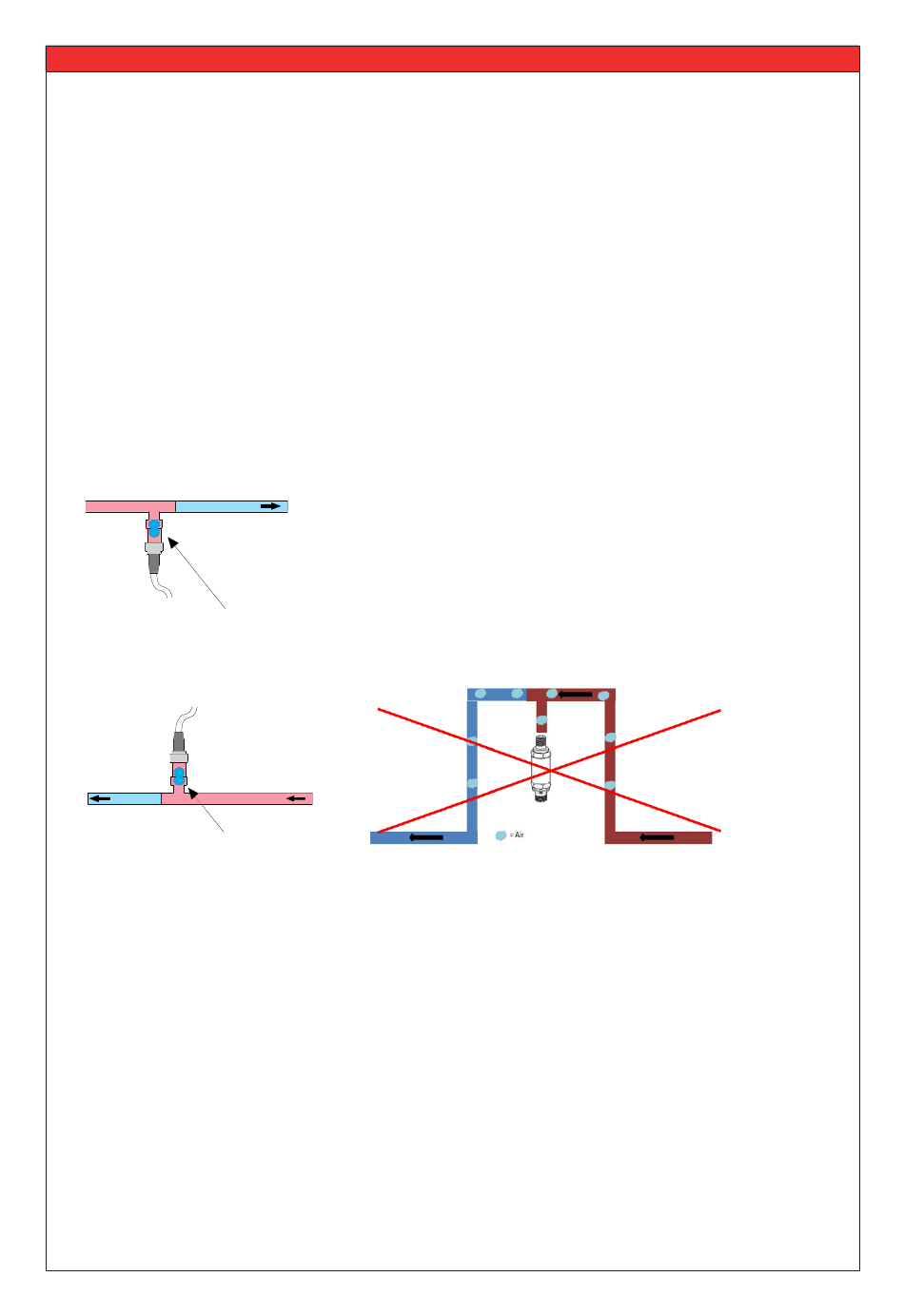

• Montieren Sie das T-Stück so, dass der Sensor und die Kabelverbindung nach unten
gerichtet sind. Um zu verhindern, das Luft zurück in den Sensor kommt.
OK
air can escape
WRONG
air gets trapped
Wählen Sie einen Ort, an dem Sie die Sensorhalterung anbringen:
• Montieren Sie den Sensor im Druckschlauch, welcher den Zylinder steuert. In den
meisten Fällen gibt es einen Zylinder, der die Schlittenplatte bewegt. Den Sensor so
nahe wie möglich beim Zylinder anbringen.
• Befinden sich mehrere Zylinder im Druckschlauch, muss der Sensor vor der Spaltung
montiert werden.
• Montieren Sie den Sensor nicht zu nahe am Motor. Große Temperaturunterschiede
können die Genauigkeit des Systems beeinflussen.
• Wenn das Fahrzeug intensiv genutzt wird, kann ein Stück Rohr oder Schlauch + 50 cm
zwischen Sensor und T-Stück montiert werden. Der Sensor ist empfindlich gegenüber
Temperaturdifferenzen. Wenn das sich bewegende Öl warm wird, bleibt das stehende
Öl in diesem Rohr oder Schlauch kühl. Der Sensor wird nicht mehr durch
Temperaturunterschiede beeinflusst.
• Platzieren Sie den Sensor in der Nähe des Zylinders. Es ist oft mehr Platz vorhanden
und dieser ist leichter zu erreichen.
• Wählen Sie, wenn möglich, einen Ort zur Montage des Sensors, wo die wenigsten
Lenk- und Sicherheitsventile zwischen dem Sensor und dem Zylinder sind.
