Cole Parmer Masterflex Catalyst FH10 Microflex 77720-00 Bedienungsanleitung
Pumpensystem
Inhaltsverzeichnis
Quicklinks
Model 77720-00
(US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739
(Outside US & Canada) 1-847-549-7600 • 1-847-381-7050
E-mail: techinfo@coleparmer.com
www.masterflex.com • www.coleparmer.com

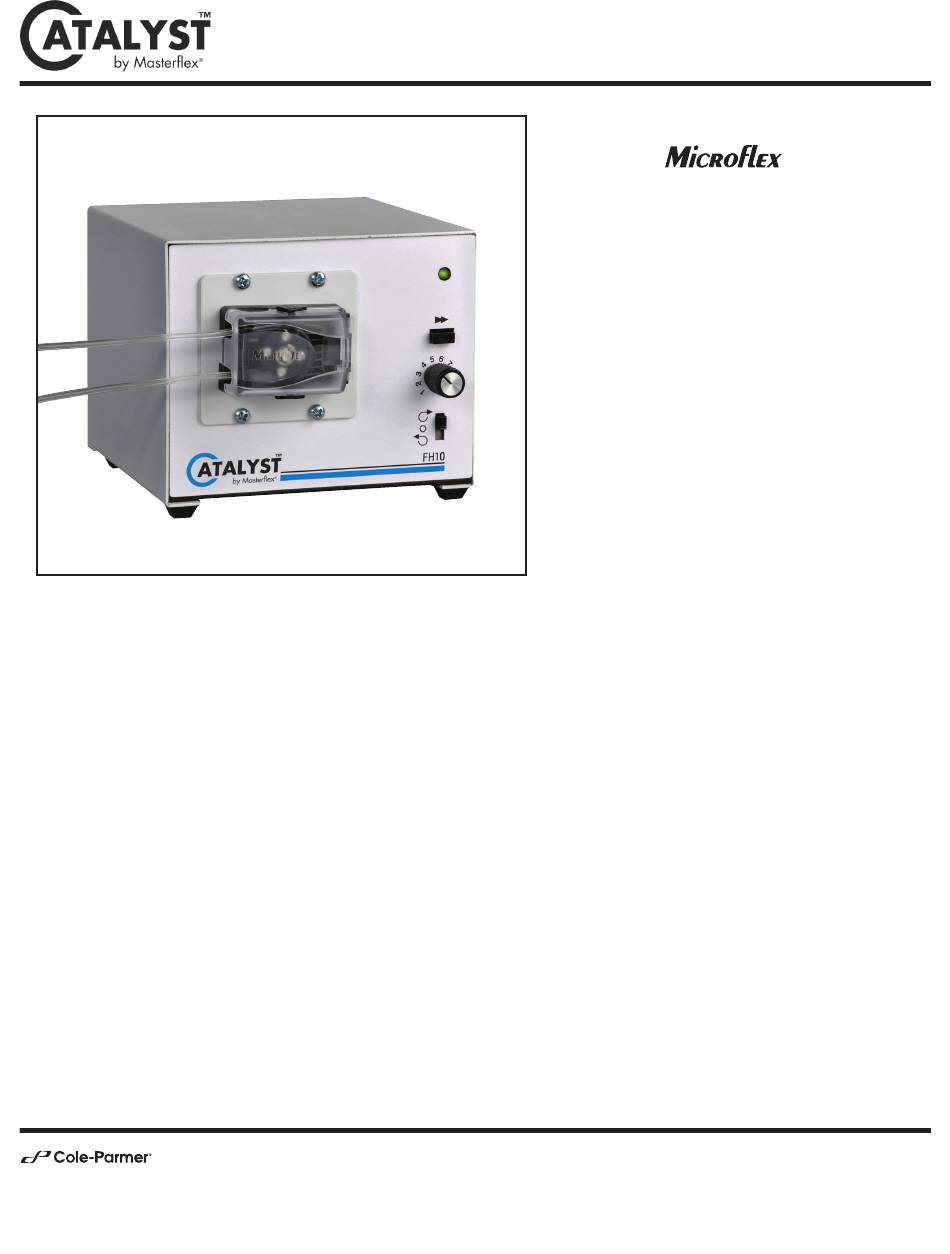

BEDIENUNGSANLEITUNG:
FH10
PUMPENSYSTEM
Modellnummer
77720-00
77720-02
77720-04
®
A-1299-7290
Ausgabe 01
Inhaltsverzeichnis
Verwandte Anleitungen für Cole Parmer Masterflex Catalyst FH10 Microflex 77720-00
Inhaltszusammenfassung für Cole Parmer Masterflex Catalyst FH10 Microflex 77720-00
- Seite 1 BEDIENUNGSANLEITUNG: FH10 ® PUMPENSYSTEM Modellnummer 77720-00 77720-02 77720-04 Model 77720-00 A-1299-7290 Ausgabe 01 (US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739 (Outside US & Canada) 1-847-549-7600 • 1-847-381-7050 E-mail: techinfo@coleparmer.com www.masterflex.com • www.coleparmer.com...
-
Seite 2: Pumpe Für Flüssigkeiten Übersetzung Der Original-Anweisungen
Vorwort © 2014 Cole-Parmer Instrument Company LLC. Alle Rechte vorbehalten. NORYL – Reg TM General Electric Company C-FLEX, PHARMED, TYGON – Reg TM Saint-Gobain Performance Plastics Corp. VITON – Reg TM E.I. duPont DeNemours & Co. Diese Produkte werden durch eines oder mehrere der folgenden US-Patente und entsprechenden Patente anderer Länder geschützt: D605,286S. -
Seite 3: Erklärung Von Symbolen
Vorwort Sicherheitsmaßnahmen SICHERHEITSMASS- GEFAHR: Strom zur Pumpe abschalten, bevor mit den Reinigungsarbeiten begonnen wird. NAHMEN WARNUNG: Wenn ein Schlauch reisst, wird möglicherweise Flüssigkeit von der Pumpe versprüht. Geeignete Maßnahmen zum Schutz von Bediener und Geräten ergreifen. Vor der Montage der Schläuche im Pumpenkopf den Strom oder den Antrieb ausschalten. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Seite Kapitel 1 EINFÜHRUNG ..........1-1 Allgemeine Beschreibung . - Seite 7 Abbildungen Abbildungen Seite FH10 MICROFLEX Pumpensystem ........1-1 Pumpe –...
-
Seite 9: Kapitel 1 Einführung
Einführung Kapitel 1 Das FH10 MICROFLEX Pumpensystem ist dazu ausgelegt, Flüssigkeiten mittels peristaltischer Wirkung bei sehr geringen Durchflussraten durch Microbore-Schläuche zu pumpen. Es eignet sich hervorragend für Reinigungssysteme, Reagenzspender, Analysegeräte, Drucksysteme, sowie dosierte Einspeisung und nicht-menschliche Infusionen. ALLGEMEINE Das FH10 MICROFLEX Pumpensystem kann einen Schlauch zu BESCHREIBUNG kontrollierten drehzahlen von bereits 1,7 U/min aufnehmen. - Seite 10 Kapitel 1 Einführung ALLGEMEINE Der verstellbare Singleturn-Geschwindigkeitsregler, Abbildung 1-2, ermöglicht den Betrieb mit variablem Durchfluss. Das grünen PWR BESCHREIBUNG On-Anzeigelämpchen leuchtet auf, wenn die Pumpe in Betrieb ist. Der (Fortsetzung) Power On/Direction-Schalter schaltet den Strom ein, wenn eine Pumpenrotorrichtung (im oder gegen den Uhrzeigersinn) ausgewählt wird. ▶...
-
Seite 11: Auswahl Der Schlauchgröße
Montage und Inbetriebnahme Kapitel 2 Inbetriebnahme Mit MICROFLEX-Pumpen lediglich Microbore Autoanalyse- Schläuche verwenden, um optimale Leistung sicher zu stellen. Bei der Verwendung anderer Schläuche kann die Garantie erlöschen. Auswahl der Anhang A enthält eine Liste der Schlauchgrößen, die eine effiziente Leistung des FH10 MICROFLEX Pumpensystems ermöglichen. -
Seite 12: Einlegen Der Schläuche In Den Pumpenkopf
Kapitel 2 Montage und Inbetriebnahme Einlegen der WARNUNG: Vor der Montage der Schläuche im Pumpenkopf den Strom oder den Antrieb ausschalten. Finger oder lose Schläuche in den Kleidung können sich in den Rollen verfangen. Pumpenkopf 1. Bringen Sie den Power On/Direction-Schalter, Abbildung 1-2, in die mittlere (Off) Position. -
Seite 13: Anschluss An Die Primäre Stromversorgung
Kapitel 2 Montage und Inbetriebnahme Einlegen der 5. Beim Schließen der Klappe werden Sie feststellen, dass sich das Okklusionsbett zum Rotor und den Kontakten zwischen dem Schläuche in den Schlauch hin bewegt. Sobald die Klappe geschlossen ist und Sie Pumpenkopf feststellen, dass ü... -
Seite 14: Entfernter Start/Stop-Anschluss
Kapitel 2 Montage und Inbetriebnahme Entfernter Die Klemmen 3 und 4 auf der Rückwand-Klemmleiste, Abbildung 1-3, werden für entfernten Start-Stop-Betrieb verwendet. Die Pumpenrichtung Start/Stop-Anschluss und die -geschwindigkeit können nicht entfernt kontrolliert werden. Im Nicht-Fernbetrieb werden diese Klemmen durch einen Kurzschlussbügel miteinander verbunden. -
Seite 15: Kapitel 3 Betrieb
Betrieb Kapitel 3 Dieses Kapitel beschreibt das Verfahren, um die gewünschte Leistung zu erzielen. Die Durchflussrate wird durch die Antriebsgeschwindigkeit und die Schlauchgröße bestimmt. WARNUNG: Wenn ein Schlauch reisst, wird möglicherweise Flüssigkeit von der Pumpe versprüht. Geeignete Maßnahmen zum Schutz von Bediener und Geräten ergreifen. Einschalten des Das Pumpensystem kann so eingestellt werden, dass es entweder im oder gegen den Uhrzeigersinn läuft. -
Seite 17: Kapitel 4 Instandhaltung
Instandhaltung Kapitel 4 Reinigen GEFAHR: Strom zur Pumpe abschalten, bevor mit den Reinigungsarbeiten begonnen wird. Reinigen Sie die äußeren Oberflächen des Gehäuses, der Steuerung und der Pumpenrollen mit einem trockenen oder feuchten Tuch. Die Pumpe nie mit zu viel Flüssigkeit reinigen oder in Flüssigkeit tauchen. ®... -
Seite 19: Kapitel 5 Ersatzteile Und Zubehör
Ersatzteile und Zubehör Kapitel 5 Ersatzteile Beschreibung Teilenr. Geschwindigkeitsregler Knopf 110199 Kurzschlussbü g el A-4402 Pumpenkopfsystem – 3 Walzen 111004-CR Pumpenkopfsystem – 4 Walzen 111005-CR Zubehör Beschreibung Teilenr. Universalnetzteil 100-240V AC, USA 77200-07 Kabel, Australien 50001-60 Kabel, Dänemark 50001-62 Kabel, Indien 50001-64 Kabel, USA Std 115V 50001-68... -
Seite 21: Kapitel 6 Technische Daten
Technische Daten Kapitel 6 Ausgang: Betriebsdrehzahl: Modelle: 77720-00 1,7 bis 10 U/min 77720-02 13 bis 80 U/min 77720-04 50 bis 300 U/min Maximale Anzahl an Schläuchen: Drehrichtung: Im und gegen den Uhrzeigersinn Eingang: Versorgungsspannung/Frequenz: Modell: 77720-00, 77720-02 115V AC nominal, 50/60 Hz und 77720-04 (90-130V AC) bei 400 mA AC 230 V AC nominal, 50/60 Hz... -
Seite 22: Umgebungsbedingungen
Kapitel 6 Technische Daten Bauweise: Abmessungen (L × B × H): 17,2 cm × 13,4 cm × 11,4 cm Gewicht: 1,5 kg Farbe: Hellgrau (5% schwarz) Material: Pumpenkopf: PPS, Polyester, Edelstahl Gehäuse: Lackierter Stahl Schutzart Gehäuse: IP22 nach IEC60529 Umgebungsbedingungen: Betriebstemperatur: 0,00°C bis 40°C Maximaler Betriebsdruck:... -
Seite 23: Kapitel 7 Garantie, Produktretouren Und Technische Hilfe
Garantie, Produktretouren und Kapitel 7 Technische Hilfe Garantie Mit MICROFLEX-Pumpen lediglich Microbore Autoanalyse-Schläuche verwenden, um optimale Leistung sicher zu stellen. Bei der Verwendung anderer Schläuche kann die Garantie erlöschen. Die Garantie für dieses Produkt erstreckt sich auf Material- und Verarbeitungsfehler, und nach Ermessen des Herstellers oder Vertriebs wird jedes defekte Produkt kostenlos repariert oder ersetzt, oder der Kaufpreis wird dem Käufer zurück erstattet, wenn: (a) der Garantieanspruch schriftlich in dem auf der Garantiekarte angegebenen... -
Seite 24: Produktretouren
Kapitel 7 Garantie, Produktretouren und Technische Hilfe Produktretouren Kaufdatum. Um Gebühren und Verzögerungen zu reduzieren, den Hersteller für eine Autorisierung und Lieferanweisungen kontaktieren, bevor Sie das Produkt zurück senden, unabhängig davon, ob dies innerhalb oder nach Ablauf der Garantiezeit erfolgt. Wenn Sie das Produkt zurück senden, geben Sie bitte den Grund dafür an. -
Seite 25: Erhältliche Microbore Autoanalyse-Schläuche
Anhang A Kapitel 8 ACHTUNG: Die Schläuche zur Verwendung mit dem MICROFLEX Pumpensystemen sind Microbore Autoanalye- Schläuche. Wenn der Schlauchsatz nicht wie angegeben verwendet wird, kann dies zu einer schlechten Pumpleistung und/oder Schaden am Pumpsystem und Erlöschen der jeweiligen Garantie führen. Erhältliche Microbore Autoanalyse-Schläuche PHARMED ®... -
Seite 26: Schlauch-Durchflussraten
Kapitel 8 Anhang A Schlauch- In der nachfolgenden Tabelle werden die Schlauchgrößen, der Innendurchmesser und die Durchflussraten aufgeführt. Die Durchflussraten Durchflussraten beziehen sich auf Wasser, das bei Zimmertemperatur und 0 bar gepumpt wird. Die Durchflussrate wird durch den Antrieb, die Drehzahl, die Schlauchgröße und das Material bestimmt. - Seite 28 (US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739 (Outside US & Canada) 1-847-549-7600 • 1-847-381-7050 www.masterflex.com • www.coleparmer.com E-mail: techinfo@coleparmer.com *EN809 manufactured by: Cole-Parmer Instrument Company LLC 28W092 Commercial Avenue Barrington, IL 60010 Printed in U.S.A.
