Temperatur differenz controller
Inhaltsverzeichnis
20

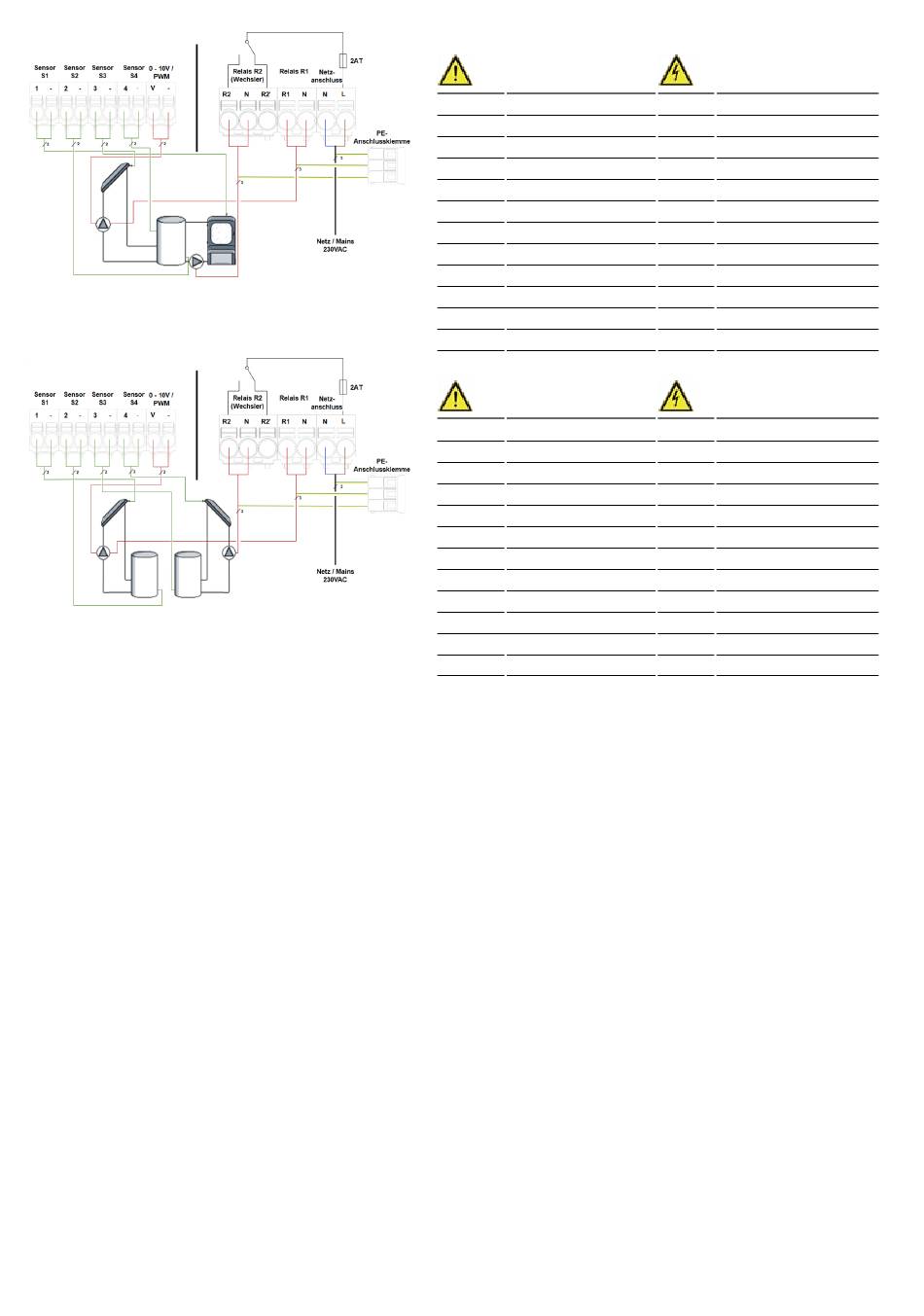

Programm 26 Solar + Feststoffkessel + S4
Kleinspannungen
max. 12VDC
Klemme:
Anschluss:
S1
Fühler 1 Kollektor
-
GND S1
S2
Fühler 2 Speicher unten
-
GND S2
S3
Fühler 3 Feststoffkesselfühler N
-
GND S3
S4
Fühler 4 Speicher oben
-
GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1
0-10V/ PWM
-
GND V1
Programm 27 Solarthermie 2x
Kleinspannungen
max. 12VDC
Klemme:
Anschluss:
S1
Fühler 1 Kollektor 1
-
GND S1
S2
Fühler 2 Speicher 1 unten
-
GND S2
S3
Fühler 3 Speicher 2 unten
-
GND S3
S4
Fühler 4 Kollektor 2
-
GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1
0-10V/ PWM
-
GND V1
Netzspannungen
230VAC 50-60Hz
Klemme:
Anschluss:
R2 (NO)
Kesselpumpe
N
Kesselpumpe Neutralleiter N
R2' (NC)
Unbenutzt
R1
Solarpumpe
Solarpumpe Neutralleiter N
N
Neutralleiter N
L
Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme:
Anschluss:
R2 (NO)
Kesselpumpe
N
Kesselpumpe Neutralleiter N
R2' (NC)
Unbenutzt
N
Solarpumpe
R2
Solarpumpe Neutralleiter N
N
Neutralleiter N
L
Außenleiter L
