Sorel TDC Smart Compact Montageanweisung Und Bedienungsanleitung Seite 16

16

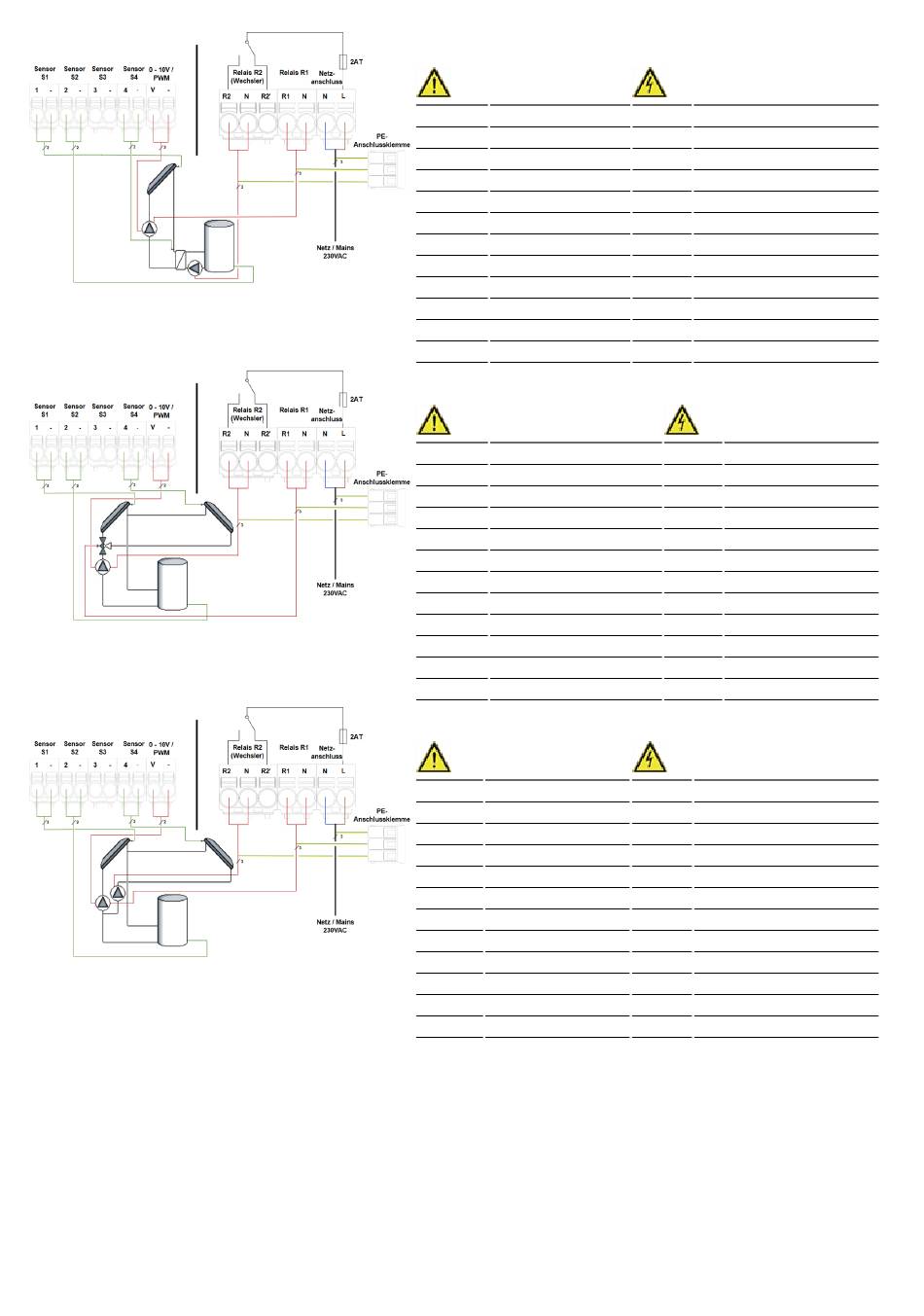

Programm 14 Solar + Wärmetauscher
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Kollektor
- GND S1
S2 Fühler 2 Speicher unten
- GND S2
S3 Fühler 3 (optional)
- GND S3
S4 Fühler 4 Vorlauffühler
- GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 15 Solar + 2 Kollektor Ventil
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Kollektor 2
- GND S1
S2 Fühler 2 Speicher unten
- GND S2
S3 Fühler 3 (optional)
- GND S3
S4 Fühler 4 Kollektor 2
- GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 16 Solar + 2 Kollektor Pumpe
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Kollektor 1
- GND S1
S2 Fühler 2 Speicher unten
- GND S2
S3 Fühler 3 (optional)
- GND S3
S4 Fühler 4 Kollektor 2
- GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1 0-10V/ PWM
- GND V1
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2 (NO) Sekundärpumpe
N Sekundärpumpe Neutralleiter N
R2' (NC) Unbenutzt
R1 Solarpumpe Neutralleiter N
N Solarpumpe
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2 (NO) Ventil
N Ventil Neutralleiter N
R2' (NC) Unbenutzt
R1 Solarpumpe
N Solarpumpe Neutralleiter N
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2(NO) Solarpumpe 2
N Solarpumpe2 Neutralleiter N
R2' (NC) Unbenutzt
R1 Solarpumpe 1
N Solarpumpe 1 Neutralleiter N
N Neutralleiter N
L Außenleiter L
