Sorel TDC Smart Compact Montageanweisung Und Bedienungsanleitung Seite 18

18

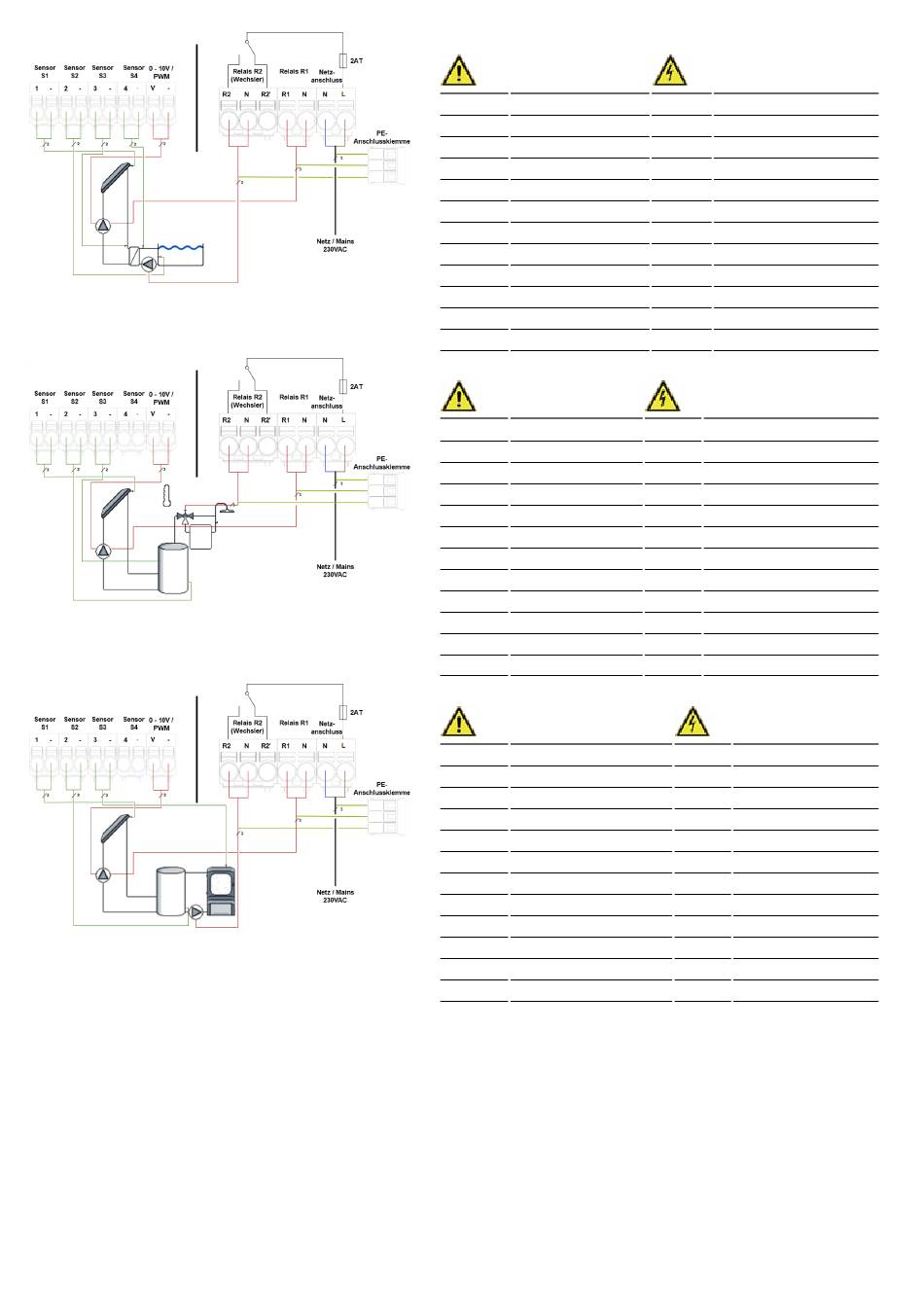

Programm 20 Solar mit Pool + WT + S3
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Kollektor
- GND S1
S2 Fühler 2 Poolfühler
- GND S2
S3 Fühler 3 Wärmetauscher 1 N
- GND S3
S4 Fühler 4 Wärmetauscher 2 L
- GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 21 Solar mit Thermostat und Ventil
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Kollektor
- GND S1
S2 Fühler 2 Speicher unten
- GND S2
S3 Fühler 3 Speicher oben
- GND S3
S4 Fühler 4 (optional)
- GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 22 Solar mit Feststoffkessel
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Kollektor
- GND S1
S2 Fühler 2 Speicher unten
- GND S2
S3 Fühler 3 Feststoffkesselfühler
- GND S3
S4 Fühler 4 (optional)
- GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1 0-10V/ PWM
- GND V1
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2 (NO) Sekundärpumpe
N Sekundärpumpe Neutralleiter N
R2' (NC) Unbenutzt
R1 Solarpumpe
Solarpumpe Neutralleiter N
N Neutralleiter N
Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2 (NO) Ventil
N Ventil Neutralleiter N
R2' (NC) Unbenutzt
R1 Solarpumpe
N Solarpumpe Neutralleiter N
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2 (NO) Kesselpumpe
N Kesselpumpe Neutralleiter N
R2' (NC) Unbenutzt
R1 Solarpumpe
N Solarpumpe Neutralleiter N
N Neutralleiter N
L Außenleiter L
