Sorel TDC Smart Compact Montageanweisung Und Bedienungsanleitung Seite 13

Schaltrichtung Ventil:R1 ein / Ventil ein = Weg durch den Speicher
Temperaturdifferenz S1 > S2

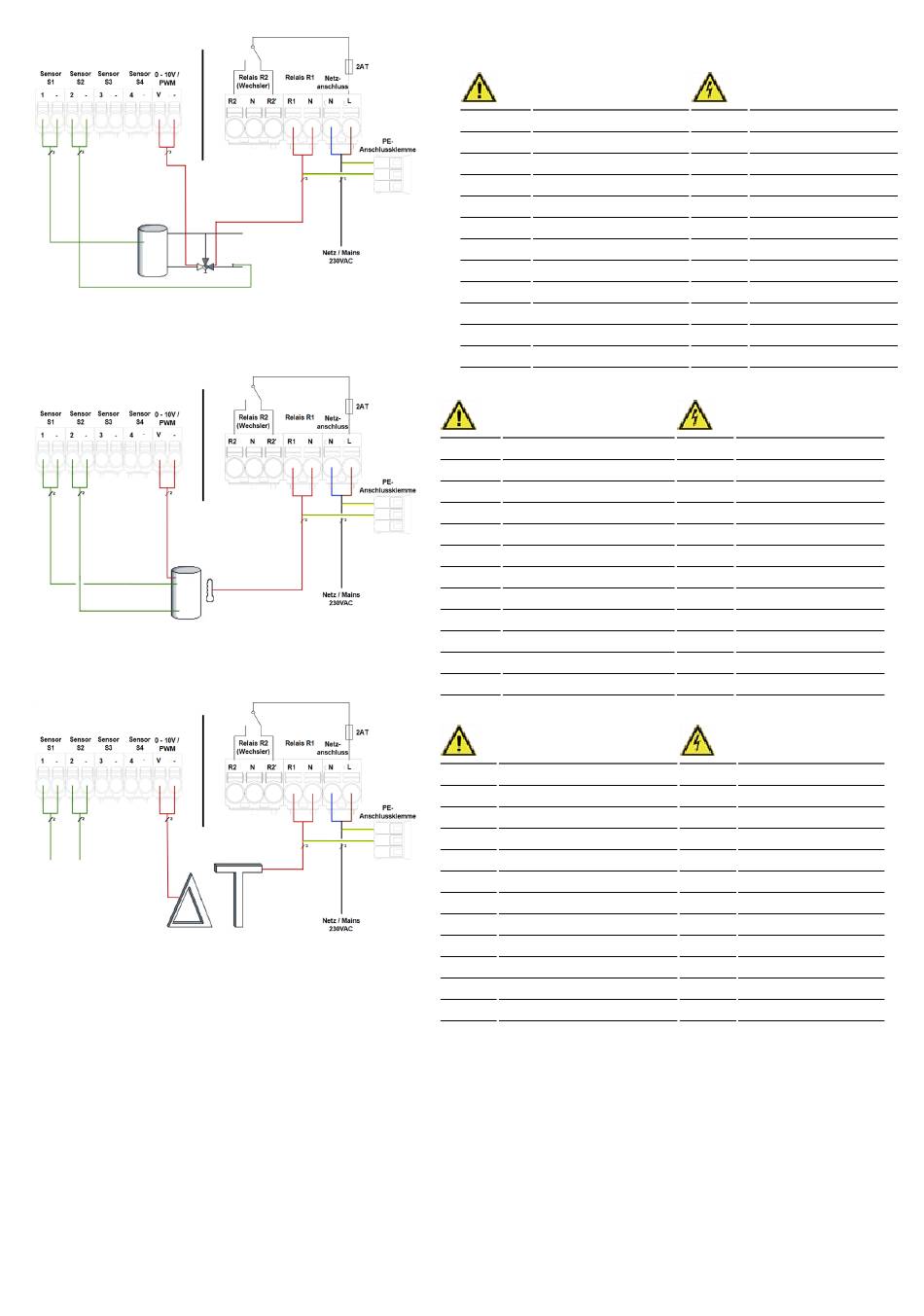

Programm 5 Heizkreisanhebung
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Speicher
- GND S1
S2 Fühler 2 Rücklauf
- GND S2
S3 Fühler 3 (optional)
- GND S3
S4 Fühler 4 (optional)
- GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 6 Thermostat
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Speicher oben
- GND S1
S2 Fühler 2 (optional)
- GND S2
S3 Fühler 3 (optional)
- GND S3
S4 Fühler 4 (optional)
- GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 7 Universal ΔT
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Quelle
- GND S1
S2 Fühler 2 Ziel
- GND S2
S3 Fühler 3 (optional)
- GND S3
S4 Fühler 4 (optional)
- GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1 0-10V/ PWM
- GND V1
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2 (NO) Unbenutzt
N Unbenutzt
R2' (NC) Unbenutzt
R1 Ventil
N Ventil Neutralleiter N
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2 (NO) Unbenutzt
N Unbenutzt
R2' (NC) Unbenutzt
R1 Thermostat
N Thermostat Neutralleiter N
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2 (NO) Unbenutzt
N Unbenutzt
R2' (NC) Unbenutzt
R1 Aktor
N Aktor Neutralleiter N
N Neutralleiter N
L Außenleiter L
13
