Sorel TDC Smart Compact Montageanweisung Und Bedienungsanleitung Seite 17

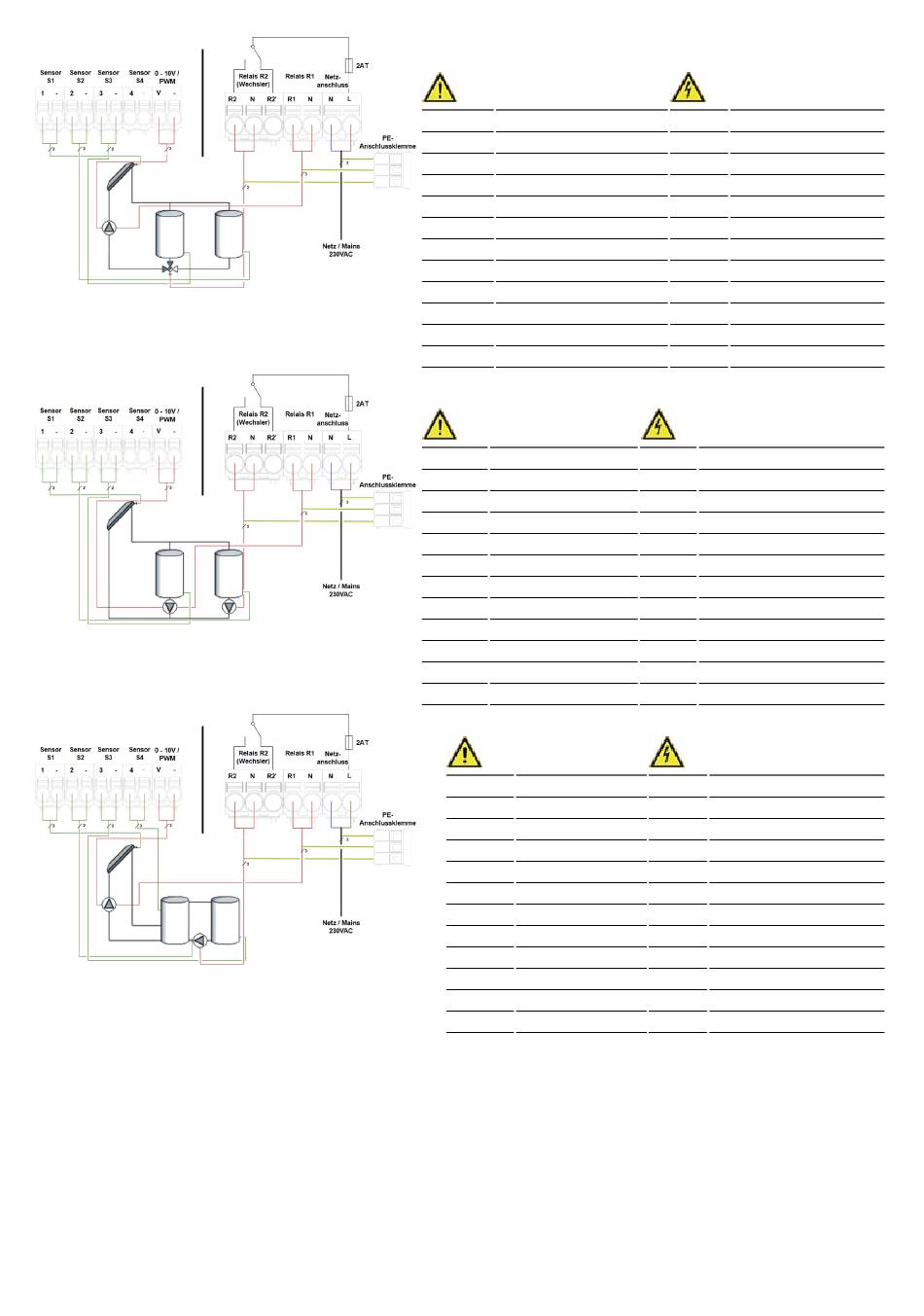

Programm 17 Solar + 2 Speicher Ventil
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Kollektor
- GND S1
S2 Fühler 2 Speicher 1 unten
- GND S2
S3 Fühler 3 Speicher 2 unten
- GND S3
S4 Fühler 4 (optional)
- GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 18 Solar + 2 Speicher Pumpe
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Kollektor
- GND S1
S2 Fühler 2 Speicher 1 unten
- GND S2
S3 Fühler 3 Speicher 2 unten
- GND S3
S4 Fühler 4 (optional)
- GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 19 Solar + Umladung
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Kollektor
- GND S1
S2 Fühler 2 Speicher 1 unten R2' (NC)
- GND S2
S3 Fühler 3 Speicher 2 unten N
- GND S3
S4 Fühler 4 Speicher 1 oben L
- GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1 0-10V/ PWM
- GND V1
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2 (NO) Ventil
N Ventil Neutralleiter N
R2' (NC) Unbenutzt
R1 Solarpumpe N
N Solarpumpe Neutralleiter N
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2 (NO) Speicherpumpe 2
N Speicherpumpe 2 Neutralleiter N
R2' (NC) Unbenutzt
R1 Speicherpumpe 1 Neutralleiter N
N Speicherpumpe 1
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2 (NO) Speicherpumpe 2
N Speicherpumpe 2 Neutralleiter N
Unbenutzt
R1 Solarpumpe 2
Solarpumpe 2 Neutralleiter N
N Neutralleiter N
Außenleiter L
17
