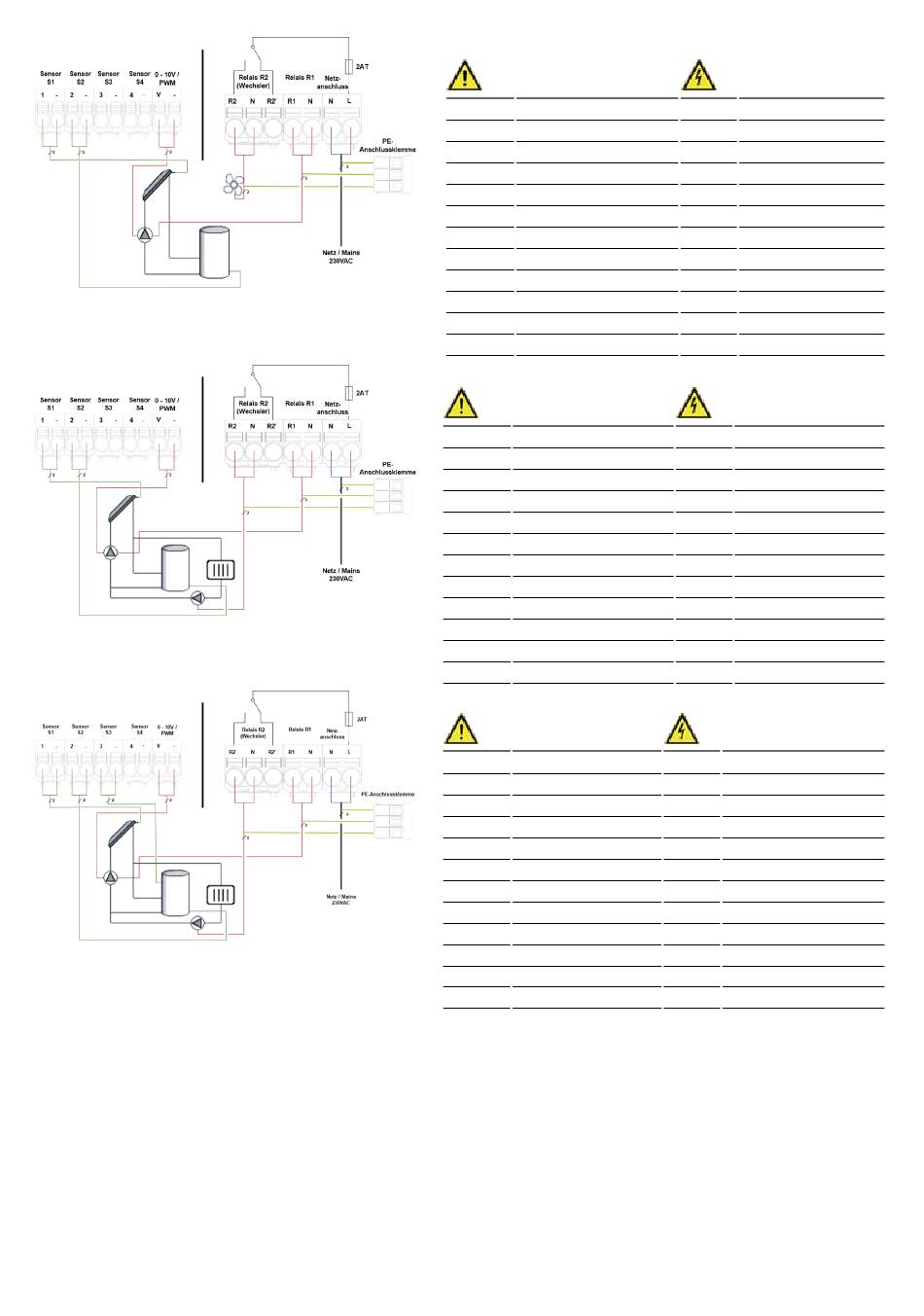

Programm 23 Solar + Feldkühlung
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Kollektor
- GND S1
S2 Fühler 2 Speicher unten
- GND S2
S3 Fühler 3 (optional)
- GND S3
S4 Fühler 4 (optional)
- GND S4
Die Polung der Fühler S1-S3 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 24 Solar + Solar + Passivkühlung
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Kollektor
- GND S1
S2 Fühler 2 Speicher unten
- GND S2
S3 Fühler 3 (optional)
- GND S3
S4 Fühler 4 (optional)
- GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1 0-10V/ PWM
- GND V1
Programm 25 Solar + Speicherkühlung
Kleinspannungen
max. 12VDC
Klemme: Anschluss:
S1 Fühler 1 Kollektor
- GND S1
S2 Fühler 2 Speicher unten
- GND S2
S3 Fühler 3 Speicher oben
- GND S3
S4 Fühler 4 (optional)
- GND S4
Die Polung der Fühler S1-S4 ist beliebig.
V1 0-10V/ PWM
- GND V1
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2 (NO) Feldkühlung
N Feldkühlung Neutralleiter N
R2' (NC) Unbenutzt
R1 Solarpumpe
N Solarpumpe Neutralleiter N
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2 (NO) Passivkühlung
N Passivkühlung Neutralleiter N
R2' (NC) Unbenutzt
R1 Solarpumpe
N Solarpumpe Neutralleiter N
N Neutralleiter N
L Außenleiter L
Netzspannungen
230VAC 50-60Hz
Klemme: Anschluss:
R2 (NO) Speicherkühlung
N Speicherkühlung Neutralleiter N
R2' (NC) Unbenutzt
R1 Solarpumpe
N Solarpumpe Neutralleiter N
N Neutralleiter N
L Außenleiter L
