VEVOR C4++ Originalanleitung Seite 16

ISTRUZIONI DI

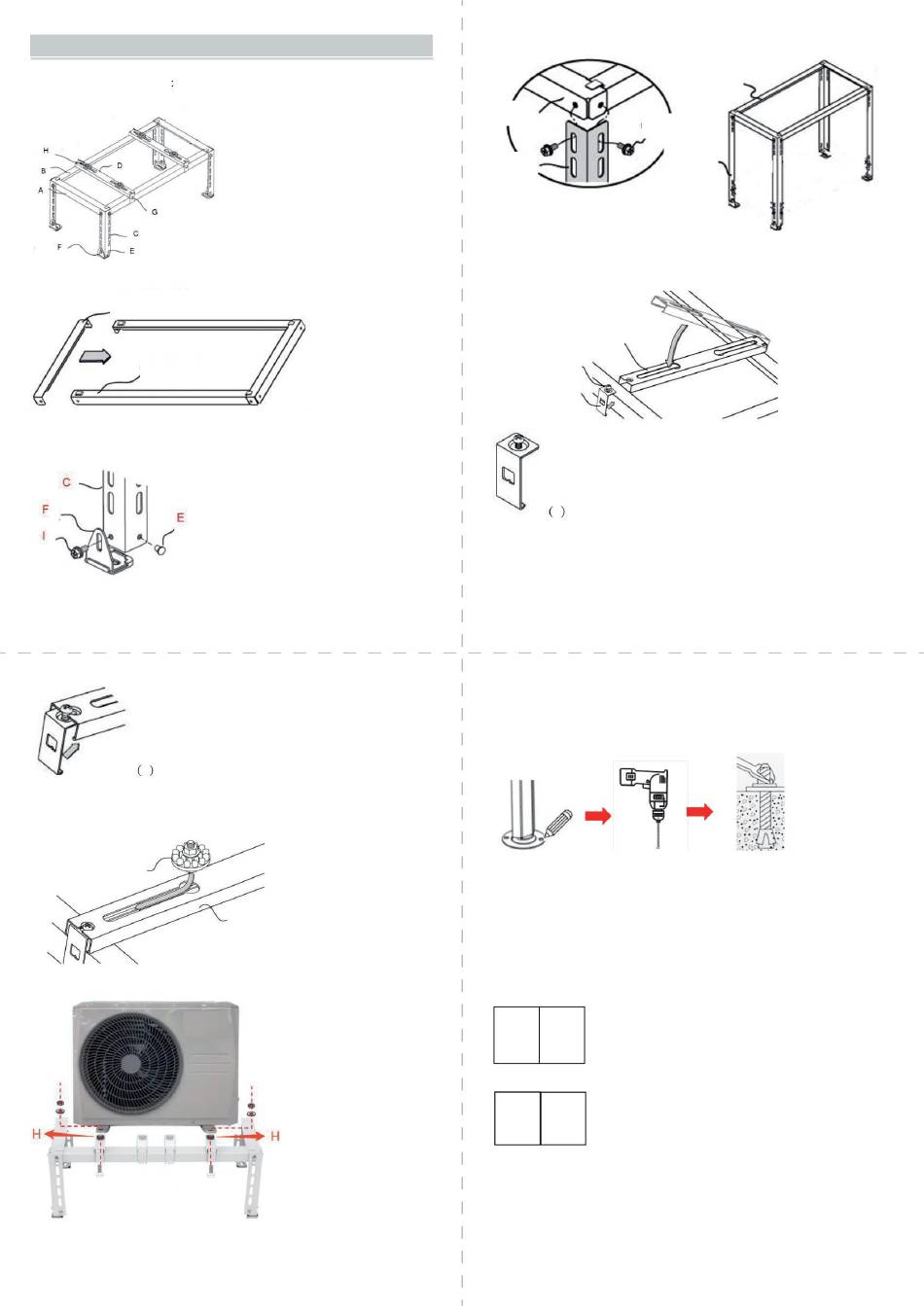

Grafica del prodotto finito
Fase 1: assemblare i pali longitudinali (A) con i pali orizzontali (B) per formare una struttura.
UN
BB
Fase 2: assemblare la base (F) con il palo verticale (C), assemblarli con la vite (I), inserire la copertura in
plastica (E).
2 Quindi inserire la piastra di montaggio sul palo di supporto,
stringere lentamente la vite.
Fase 5: Posizionare il cuscinetto ammortizzatore (H) sul palo di supporto (D), fissare l'AC sul cuscinetto
ammortizzatore.
D
Spugnetta
MONTAGGIO
- 4 -
D
Palo di
sostegno
- 6 -
Fase 3: assemblare il gruppo (1) e il gruppo (2) con il componente a vite
Gruppo1
IO
Gruppo2
Fase 4: Posizionare il palo di supporto (D) sul telaio in base alle dimensioni del condizionatore.
Inserire la piastra di montaggio (G) sul palo di
D
Palo di
sostegno
Vite
Montaggio
Piastra G
1 Bloccare la vite con la piastra di montaggio (G), non fissare la
prima avvita.
Fase 6: confermare la posizione di installazione e contrassegnare le posizioni dei fori, quindi praticare
i fori. Martellare il tubo di plastica della vite di espansione (J) nel foro.
Bloccare la vite di espansione con la base.
Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,
CA 91730
CONSULENZA YH LIMITATA.
C/O YH Consulting Limited Ufficio 147, Centurion
RAPPRESENTANZA DEL REGNO UNITO
Casa, London Road, Staines-upon-Thames,
Viale della Vittoria, 18/A
E-CrossStu GmbH
Via Magonza 69,
Rappresentante della CE
60329 Francoforte sul Meno.
(I).
Gruppo1
Gruppo1
Vite
Gruppo2
Gruppo2
supporto.
- 5 -
- 7 -
