Die Batterie ist in der Mitte des Daisy-Chain-Netzwerks positioniert.
Anschlussstecker

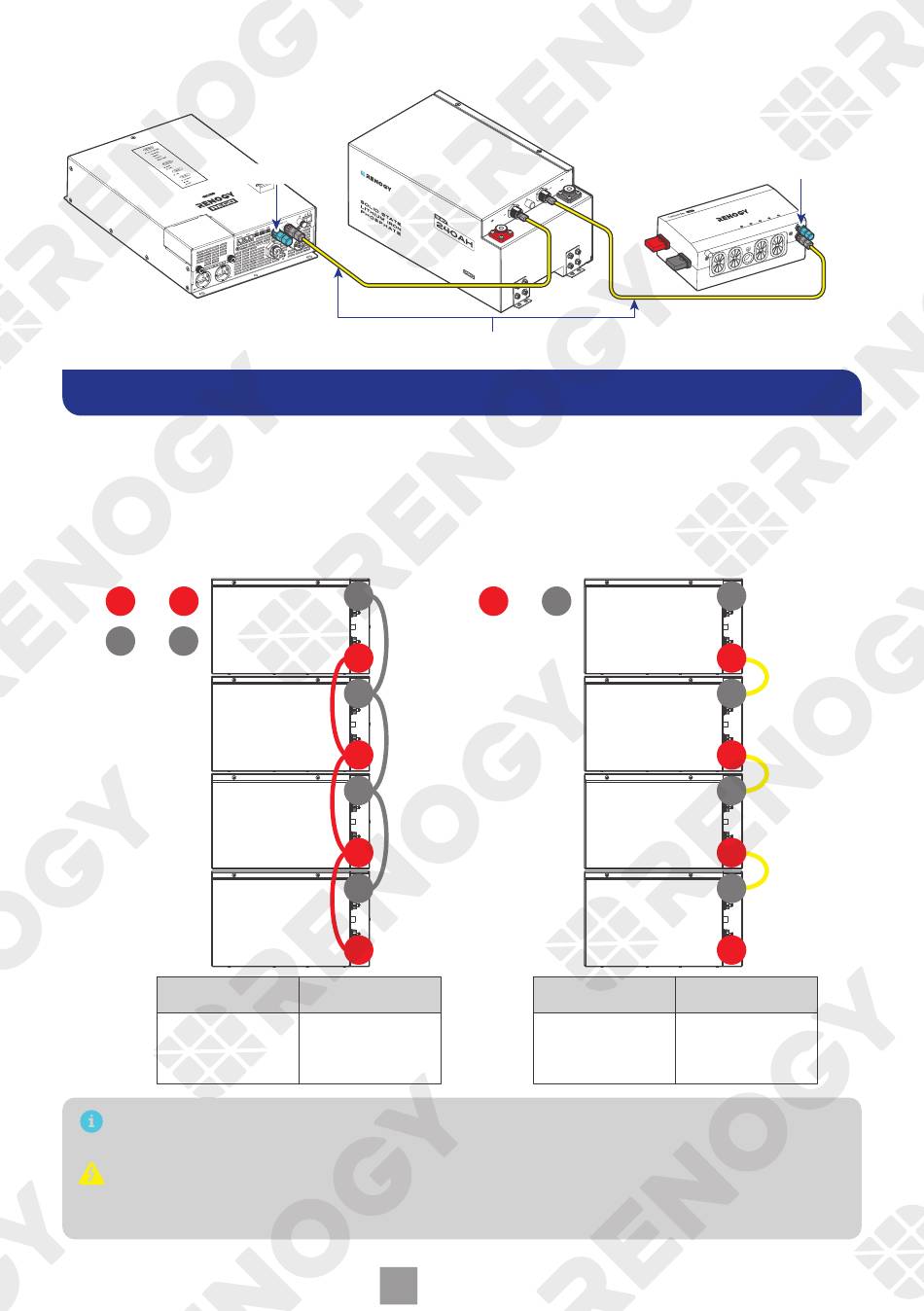

Reihen- und Parallelschalten von Batterien

Berechnen von Batteriespannung und -strom in Reihen- und Parallelschaltungen

Die Kabel zwischen den einzelnen verbundenen Batterien sollten gleich lang sein, um sicherzustellen,
dass alle Batterien gleichmäßig zusammenarbeiten. Sie können bis zu 16 Batterien parallel oder 4
Batterien in Reihe schalten.
Parallelschaltung
12V(12,8V) 960Ah
+ +
bis
- -
bis
Systemspannung
12,8V
Zur Befestigung der Batterieadapterkabel sollten lange Polschrauben (M8x1,25x16mm)
verwendet werden. Das empfohlene Drehmoment beträgt 70,8 Zoll·lbs (8 N·m).
Schließen Sie keine Batterien mit unterschiedlicher Chemie, Nennkapazität, Nennspannung,
Marke oder Modell-Reihe parallel oder in Reihe an. Dies kann zu Schäden an den Batterien und
den angeschlossenen Geräten führen und Sicherheitsrisiken mit sich bringen.
Kommunikationskabel
-
12,8V
240Ah
+
-
12,8V
240Ah
+
-
12,8V
240Ah
+
-
12,8V
240Ah
+
Systemstrom
Summe der
einzelnen
Batterieströme
DE
Reihenschaltung
48V(51,2V) 240Ah
-
+
bis
Systemspannung
Summe der
einzelnen
Batteriespannungen
— 45 —
Anschlussstecker
-
12,8V
240Ah
+
-
12,8V
240Ah
+
-
12,8V
240Ah
+
-
12,8V
240Ah
+
Systemstrom
240A
