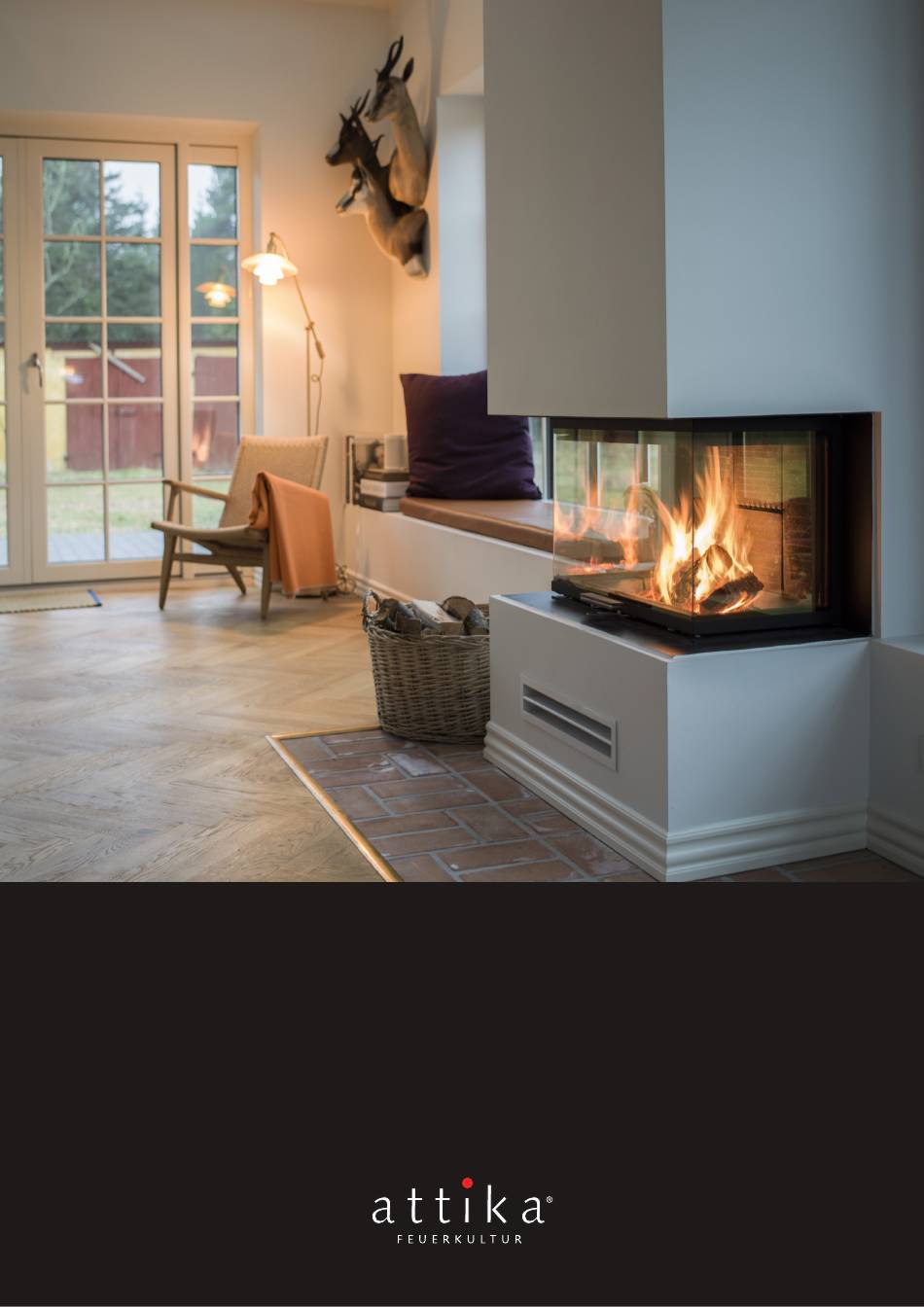

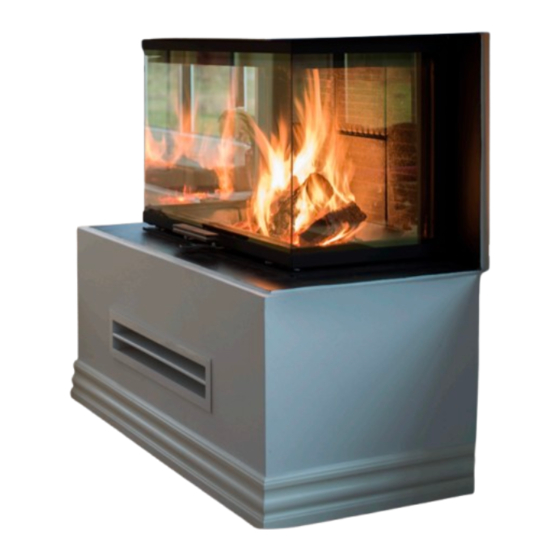

- Seite 1 VISIO 1 VISIO 2 VISIO 3 BEDIENUNGSANLEITUNG (DE)
-
Seite 2: Dieses Handbuch Gilt Für Folgende Modelle
Anfragen im Zusam- menhang mit der Garantie des Kamineinsatzs verwen- det werden - so haben Sie bei eventuellen Rückfragen alle Informationen zusammen. PRODUKTIONSNUMMER DIESES HANDBUCH GILT FÜR FOLGENDE MODELLE: • Visio 1 • Visio 2 • Visio 3 Visio 1 Visio 2... -
Seite 3: Inhaltsverzeichnis
INHALT PRODUKTIONSNUMMER BEDIENUNGSANLEITUNG HOLZ Heizen Sie nur mit zugelassenem ....... . . Das Brennholz muss trocken sein . -
Seite 4: Bedienungsanleitung
HERZLICHEN GLÜCKWUNSCH ZU IHREM NEUEN KAMINEINSATZ Herzlichen Glückwunsch zu Ihrem neuen Kamineinsatz - und willkommen als Kunde bei RAIS oder Attika! Sie haben einen Kamineinsatz gewählt, wo hohe Qualität, Design und Funktion Hand in Hand gehen. Um immer die neuesten Tipps, Erfahrungen und Anre- gungen zu bekommen, folgen Sie uns einfach auf unse- ren verschiedenen Kanälen:... -
Seite 5: Holz
HOLZ Damit Ihr Kamineinsatz richtig brennt, ist es wichtig, dass Sie mit trockenem, unbehandeltem Holz feuern, und dass BRENNHOLZART Brennholz Sie auf die richtige Weise anfeuern. Unten sehen Sie, wel- BEZEICHNUNG ches Brennholz Sie verwenden sollten, und wie Sie es vor der Verwendung behandeln. -
Seite 6: Nachfüllen
NACHFÜLLEN EMPFOHLENE BEFEUERUNGSMENGE BEIM BEFÜLLEN ERSTMALIGES ANFEUERN Wenn Sie Ihren Kamineinsatz zum ersten Mal verwen- Die empfohlene Holzmenge nach dem Anfeuern hängt vom Modell Ihres Kamineinsatzs ab. Anhand der Nenn- den, ist es das Beste, mit einem kleinen Feuer anzufan- leistung Ihres Kamineinsatzs können Sie die empfohlene gen, damit sich der Kamineinsatz die hohen Tempe- Holzmenge ablesen, die Sie zum Nachlegen verwenden... -
Seite 7: Verstellung Des Luftschiebers
VERSTELLUNG DES LUFTSCHIEBERS Es ist eine gute Idee, sich damit vertraut zu machen, wie man am besten den Schieber an Ihrem Kamineinsatz bedient – das sorgt für die beste Verbrennung und das am besten aussehende Feuer. MANUELLE VERSTELLUNG DES LUFTSCHIEBERS Die Klappe wird durch Bewegen des Griffs von einer Sei- te zur anderen. -
Seite 8: Anzünden Und Füllen
RICHTIGES ANFEUERN ANZÜNDEN UND FÜLLEN Befolgen Sie die nachstehenden Anweisungen 1-5 für die korrekte Zündung und Verwendung des Kamineinsatzs. Sie sollten die Tür niemals öffnen, wenn die Flammen sehr hoch sind, da sie den Lack des Kamineinsatzs beschädigen können. Legen Sie zunächst 12 Stück gespaltenes Brennholz in 4 Lagen in den Boden des Kamineinsatzs . Legen Sie Anzündsäckchen zwischen die Schichten 2 und 3, wie auf dem Bild gezeigt. - Seite 9 RICHTIGES ANFEUERN Stellen Sie die Luftklappe auf die offene Position. Zünden Sie das Feuer an, indem Sie die beiden Anzündsäck- chen zwischen den Schichten anzünden. Zündung der Zündungspakete HINWEIS - Es ist wichtig, das Holz schnell zum Brennen zu bringen. Wenn das Feuer die Zähne fest im Griff hat, bewegen Sie die Luftklappe in die mittlere Position.
- Seite 10 RICHTIGES ANFEUERN Wenn die letzten Flammen erloschen sind und eine schöne Glutschicht vorhanden ist, legen Sie zwei bis drei Holzstücke nach. Legen Sie nur dann neues Brennholz nach, wenn nur noch Glut im Kamineinsatz ist, NICHT aber, wenn das Feuer in vollem Gange ist und Flammen schlägt. Wenn das Feuer zu weit abgebrannt ist und keine ausreichende Glimmschicht vorhanden ist, wird die Zünd- ung erneut gestartet.
-
Seite 11: Abstand Zu Möbeln
ABSTAND ZU MÖBELN VISIO 1 VISIO 2 VISIO 3 ABSTAND ZU MÖBELN Achten Sie darauf, dass brennbare Gegenstände (z. B. Möbel) nicht näher als die in der Tabelle angegebenen Abstände aufgestellt werden (Brandgefahr). ABSTAND ZU MÖBELN (MIN.) Visio 1 Visio 2... -
Seite 12: Feuerraum
FEUERRAUM REINIGUNG DER RAUCHWEGE zwei Kanälen; schieben Sie es nach vorne, kippen und sen- Es ist wichtig, den Kamineinsatz und die Rauchzüge re- ken Sie es ab, um es zu entfernen. Entfernen Sie Schmutz gelmäßig zu reinigen und vor dem Anzünden auf Verstop- und Staub und setzen Sie die Teile in umgekehrter Reihen- fungen zu überprüfen. -
Seite 13: Reinigung Des Kamineinsatzs
Alle Farbtöne sind als Spraylack erhältlich, wenn es er- forderlich sein sollte, die Oberfläche instandzusetzen. Wenn herkömmliche Reinigung nicht ausreicht, um Verfärbungen zu entfernen, wenden Sie sich an Ihrem RAIS-/ Attika-Händler FARBE DES OFENS VORGEHENSWEISE Weiß Mit RAIS Kaminofenreiniger oder Nickel lauwarmem Seifenwasser (Spülmittel) -
Seite 14: Reinigung Der Brennkammer
REINIGUNG DES KAMINEINSATZS REINIGUNG DER BRENNKAMMER Bei Bedarf wird die Brennkammer von der Asche ent- Die Aschelade unter dem Rost kann herausgenommen leert. Sie können die Asche vorsichtig entnehmen Ent- und in einen nicht brennbaren Behälter entleert werden, fernen Sie den Rest mit einer kleinen Handschaufel oder bis sie abgekühlt ist. -
Seite 15: Reinigung Der Glasscheibe
Innenseite des Türglases frei anweisung befolgen. Wenn Sie Reinigungsmittel zugänglich ist. REINIGUNG DER TÜRSCHEIBE - VISIO 1 Die Tür wird mit dem speziellen Schlüssel, der mit dem Kamininsatz geliefert wird, geöffnet. Oberhalb der Frontscheibe befindet sich ein Bügel, der herausged- reht werden muss. -
Seite 16: Obere Halterung
REINIGUNG DES KAMINEINSATZS REINIGUNG DER TÜRSCHEIBE - VISIO 2 Zunächst wird die Tür mit dem mitgelieferten Spezialsch- lüssel verriegelt. Oberhalb der Frontscheibe befinden sich zwei Türanschläge, die herausgedreht werden müssen. Anschließend kann die Frontscheibe gelöst werden, indem die beiden Halterungen an der Abschlusss- cheibe mit dem Spezialschlüssel abgeschraubt wer- den. - Seite 17 REINIGUNG DES KAMINEINSATZS REINIGUNG DER TÜRSCHEIBE - VISIO 3 Zunächst wird die Tür mit dem mitgelieferten Spe- zialschlüssel verriegelt. Über jeder Endscheibe befindet sich ein Türanschlag, der herausgedreht werden muss. Anschließend können die Endscheiben gelöst werden, indem die vier Klammern an der Frontscheibe mit dem Spezialschlüssel abgeschraubt werden.
-
Seite 18: Überprüfung Des Schornsteins
WARTUNG DES KAMINEINSATZS ÜBERPRÜFUNG DES SCHORNSTEINS innen auf Schäden, insbesondere Dichtungen und wärme- Der Schorstein gilt als das A und O eines funktionieren- isolierende Platten. Sehen die Dichtungen abgenutzt aus Kamineinsatzs . Bedenken Sie, dass selbst der beste oder sind sie kaputt, müssen sie ausgetauscht werden. Kamineinsatz nicht optimal funktioniert, wenn nicht der BEWEGLICHE TEILE notwendige und richtige Zug im Schornstein vorhanden... -
Seite 19: Allgemeines Über Ihren Neuen Kamineinsatz
Verrotten im Wald auch abgegeben hätte. außen möglich. Ohne Frischluftzufuhr von außen braucht der Kamineinsatz Raumluft für die Verbrennung. Mit dem In Bezug auf die Umwelt erfüllen alle RAIS/attika-Kaminin- AirSystem wird Luft von außen zugeführt. Der Lufteinlass satz selbstverständlich die strengsten Anforderungen an... -
Seite 20: Nominale Testanleitung
NOMINALER TEST NOMINALE TESTANLEITUNG 1,9 kg Wenn Sie einen nominalen Testbrand durchführen wollen, führen Sie den Test wie unten beschrieben durch. Befolgen Sie die nachstehenden Anweisungen 1-3 für die Zündung 200 mm und Vorzündung vor der Testzündung, bei der die Ergeb- nisse gemessen werden. -
Seite 21: Testfeuerung
NOMINALER TEST TESTFEUERUNG Legen Sie 3 Birkenholzstücke ohne Rinde mit einem Gesamtgewicht von ca. 1,9 kg (gleichmäßig auf die drei Holzstücke verteilt). Das Holz sollte eine Länge von 200 mm und einen quadratischen Querschnitt haben. Schließen Sie die Tür sofort nach dem Befüllen. Die Klappe wird 45 Sekunden lang vollständig geöffnet und dann 2 Minuten und 15 Sekunden lang in die Mittelstellung gebracht. -
Seite 22: Spezifikationen
Auftankzeit Empfohlene Holzmenge beim Befüllen (Aufgeteilt in 2-3 Stück Brennholz) Durchmesser des Abgasstutzens Visio 1: 908 x 540 x 1643 L, W, H Visio 2: 833 x 549 x 1606 Gesamtabmessungen der Feuerstätte (Länge, Höhe, Breite) Visio 3: 759 x 565 x 1606... -
Seite 23: Technische Daten
TECHNISCHE DATEN Installationsabstände Visio 1 Visio 2 Visio 3 Mindestabstand von der Rückseite der Installationsdose zu brennbarem Material Mindestabastand von der Seiten zu brennbaren Materialien (mit Seitenscheibe) Mindestabastand von der Seiten zu brennbaren Materialien (ohne Seitenscheibe) Mindestabstand von der oberen Konvektionsöffnung zu brennbarem Material... -
Seite 24: Häufig Gestellte Fragen (Faq)
Nutzung von Kamineinsätz hängen von örtlichen Gegeben- Brennholz gesteuert werden. Verwenden Sie weniger Brenn- heiten ab (z. B. Kaminzug). Haben Sie ein Problem, auf das holz und lüften Sie. Sie hier keine Antwort finden, wenden Sie sich bitte an Ihren RAIS-/attika-Händler. 24 - DE... -
Seite 25: Im Schadensfall Wenden Sie Sich An Ihren Fachhändler
Nehmen Sie aus Sicherheitsgründen keine unzulässigen Änderungen am Kamineinsatz vor. Es dürfen nur die empfohlenen Ersatzteile verwendet werden. Der Kamineinsatz wurde mit den empfohlenen Ersatzteilen getestet und zugelassen, daher kann RAIS/attika nicht für die Sicherheit bei Änderungen, die den Empfeh- lungen widersprechen, verantwortlich gemacht werden. -
Seite 26: Recycling
RECYCLING ENTSORGUNG DER VERPACKUNG ENTSORGUNG Wenn Ihr Kamineinsatz in ferner Zukunft nicht mehr zu Benötigen Sie Informationen darü- VISIO ber, wie Sie die Verpackung des gebrauchen ist, ist es wichtig, dass er richtig sortiert Kamineinsatzs entsorgen können? wird. Nachstehend finden Sie eine Übersicht, die Ihnen Scannen Sie den QR-Code für die dabei helfen soll. -
Seite 27: Ersatzteile
ERSATZTEILE Wenn Sie neue Ersatzteile für Ihr Produkt benötigen, können Sie den QR-Code scannen, um zu sehen, welche Ersatzteile wir anbieten. Wenn andere als die von RAIS empfohlenen Ersatzteile verwendet werden, erlischt die Garantie. Alle austauschbaren Teile können als Ersatzteile bei Ihrem RAIS-Händler erworben werden. -
Seite 28: Attika Feuer Ag
Artikelnummer: 1246521DE ATTIKA FEUER AG Brunnmatt 16 CH-6330 Cham Schweiz www.attika.ch...
