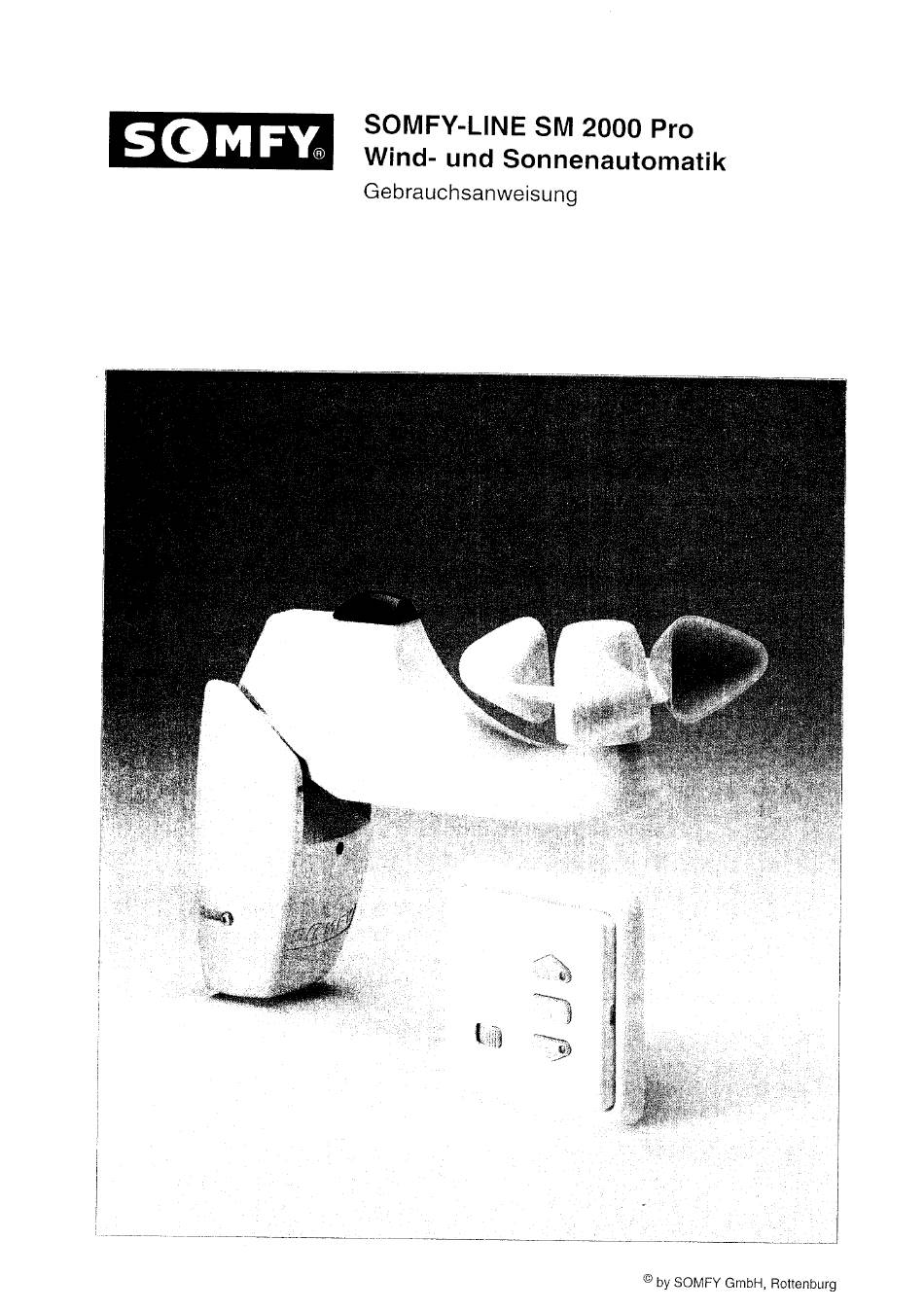

- Seite 1 SOMFY-LINE SM 2000 S@MFY Wind- Sonnenautomatik Gebrauchsanweisung Oby SOMFYGmbH,Rottenburg...
-
Seite 2: Bedien- Und Anzeigeelemente
SOMFY-LINE SM 2000 Pro Bedien- und Anzeigeelemente Lernen SOMFY Test Wg•d Sonae Abdeckplatte abgenommen Legende Taste „Auf" Kontrolfeuchte„Wind" (rot) Taste „Stop" Taste „Ab" Kontrolleuchte„Sonne" (gelb) Schalter „Sonnen-Automatik" Schwellwert-Schalter „Sonne" Schwellwert-Schalter „Wind" Taste „Lernen" by SOMFY GmbH, Rottenburg... -
Seite 3: Inhaltsverzeichnis
7.4.1 Einzelantrieb mit SM 2000-1 Pro ... 7.4.2 Gruppenbildung mit SM 2000-1 Pro und Gruppensteuerung GS 300 P 7.4.3 Kleinobjektsteuerungmit SM 2000-2 Pro und Motorsteuergerät SOMFY-LINE CD 8000 Pro . Funktionstest 8.1. Drehrichtung des Antriebsprüfen 8.1.1 Sonnenautomatik prüfen . 8.1.2 Windautomatik prüfen... - Seite 4 SOMFY-LINE SM 2000 Pro 1. Inhalt Gerätesicherung Bestellhinweise Klemmenbelegung 11.1. SM 2000-1 Pro ..11.2. SM 2000-2 Pro .. 11.3. Sonne-/Wind-Sensor Technische Daten 0 by SOMFYGmbH, Rottenburg...
-
Seite 5: Wichtige Hinweise
Jeder andere Gebrauch der SOMFY-LINE SM 2000 Pro kannzu Gefährdungenführen und ist untersagt! DasErrichten,Prüfenund Inbetriebsetzender Anlagedarf nur von einer Elektrofachkraft durchgeführt werden! Die SOMFY-LINE SM 2000 Pro darf nur in trockenen Räu- men montiert und betrieben werden! @ bySOMFY GmbH, Rottenburg... -
Seite 6: Funktion
SM 2000 Pro 3. Funktion Funktion 3.1. Allgemein Durch die SOMFY-LINE SM 2000 Pro werden Markisen witte- rungsabhängig a utomatisch ein-undausgefahren. Sonneneinstrahlung undWindgeschwindigkeit werdenvon einem kombinierten Sensor gemessen. DieSchwellwerte f ür Sonneneinstrahlung undWindgeschwin- digkeitwerdenamSteuergerät i ndividuell e ingestellt. B eiSon- nenschein fährt die Markise automatisch aus, entweder voll-... -
Seite 7: Ausführungen
Die Wind- und Sonnenautomatik SOMFVLINE SM 2000 Pro ist in zwei Ausführungen erhältlich: 4.1. SOMFY-LINE SM 2000-1 Wind- und Sonnenautomatik für einen Markisenantrieb. In Verbindung mit SOMFY-Gruppensteuerungen für bis zu 12 Antriebe ohne Einzelbedienung. 230V Bild SM 2000-1 230V 230V... -
Seite 8: Somfy-Line Sm 2000-2 Pro
SOMFY-LINE son 2000 Pro 4. Ausführungen 4.2. SOMFY-LINE SM 2000-2 Wind- und Sonnenautomatik für die Zentral- und Einzelsteue- rungmehrererMarkisenantriebe in Verbindungmit der SOMFY-KleinobjektsteuerungCD 8000 Pro. 230V 230V 230V CD 8000 CD 8000 Pro Bild3 SM 2000-2 230V 230V 230V 230V... -
Seite 9: Bedienung
SOMFY-LINE SM 2000 Pro 5. Bedienung Bedienung Vermeiden Sie bei manueller Bedienung längere aufeinan- derfolgende Einschaltzeiten. Alle SOMFY-Einsteckantriebe werden bei thermischer Uberla- stungautomatischausgeschaltet u nd erst nachder Abkühlung wieder eingeschaltet. 5.1. Handbedienung Die Markisekannvon Handmitden Tasten„Auf"[1],„Stop"[3] und „Ab" [4] gesteuert werden. Bei zu hoher Windgeschwin- digkeit ist die Bedienung von Hand gesperrt. -
Seite 10: Windautomatik
SOMFY-LINE SM 2000 Pro 5. Bedienung 5.3. Windautomatik DieWindautomatik i st immeraktivundkannnichtausgeschal- tet werden.Bei zu hoherWindgeschwindigkeit Wirddie Mar- kisezumSchutzvor Beschädigung eingefahrenunddie Be- dienung von Hand gesperrt. Der Zustand Wirddurch die rote Kontrolleuchte „Wind"[2] angezeigt. Betrieb mit Raumthermostat 5.4. Beiangeschlossenem Raumthermostat (Zubehör) W irdzur Steuerungder Markiseauch die Raumtemperatur b erücksich-... -
Seite 11: Einstellungen
SOMFY-LINE SM 2000 Pro 6. Einstellungen Einstellungen Am Steuergerät SM 2000 Pro sind nach dem Abziehen der Abdeckplatte die Schwellwert-Schalter [ 7/8] unddie Taste „Lernen" [9) zugänglich. 6.1. Wind-Schwellwert FürdieEinstellung d esWind-Schwellwertes sindfolgende Faktoren maßgeblich: Stoffläche der Markise Ausfall der Markise Windprofil der Anlage (Windangriff überwiegend v onderSeiteOder vonunten) -
Seite 12: Komfort-Position
Kontrolleuchten „Wind" [2]und „Sonne"[5]blinken abwechselnd. Taste„Ab" [4] gedrückt halten (mindestens4 Sekun- den). Markise fährt aus. Bei Erreichen der gewünschten Komfort-Position Taste „Ab" [4] loslassen. Stellung derMarkise ist alsKomfortposition g espei- chert.Kontrolleuchten „Wind" [21 und„Sonne"[5] erlöschen. by SOMFY GmbH, Rottenburg... -
Seite 13: Montage / Installation
Unterputzdosen mit einer Tiefe von 60 mm Sensorleitungs-TypJ-Y (St) Y 2x2x0,6 (Odervergleichbarer) 7.2. Montageund elektrischer Anschluß des Steuergerätes Die SOMFY-LINE SM 2000 Pro darf nur in trockenen Räu- men montiert betrieben werden! Die SOMFY-LINESM 2000 Pro kann entweder in eine Stan- dard-Unterputz-Dosenach DIN 49073 Oderauf Putz montiert werden. -
Seite 14: 7.3. Montage Und Elektrischer Anschluß Der Sensoren
SOMFY-LINE SM 2000 Pro 7. Montage / Installation 7.3. Montage und elektrischer Anschluß der Sensoren 7.3.1 Sonne-/Wind-Sensor DerSonne-/Windsensor darfnichtimWindschatten d erMar- kise Odersonstiger Gebäudeteile montiert werden. MontierenSie den Sonne-/Wind-Sensor o berhalbso nahwie möglichbeider Markise,damitdie Windverhältnisse erfaßt werden, die direkt auf die Markise einwirken. - Seite 15 SOMFY-LINE sM 2000 Pro 7. Montage / Installation Montage an senkrechter Wand / Pfosten Bild Bild Montage an schräger Fiäche 7.3.2 Raumthermostat Die Montage des Raumthermostates (Zubehör, Art.- Nr. 701899) effolgt in dem Raum, dessen Temperatur erfaßt werden soll und an einer Stene, die nicht direkter Sonnenein- strahlung ausgesetzt ist.
-
Seite 16: Regenfühler
Gemäß EN 61010—1 für festangeschlossene Geräte muß die Installation der Netzzuleitung über eine eigensichere Netz- versorgungsleitung mit zugänglicher und gekennzeichne- ter Trennmöglichkeitzur Netzunterbrechungerfolgen. DiemaximalzulässigeLeitungslängebei einemLeitungs- querschnitt von 0,75 mm2 beträgt 150 m. Signalleitungen müssen gemäß DIN 0100getrennt von der Betriebsspannungsleitung verlegt sein! by SOMFY GmbH, Rottenburg... -
Seite 17: Funktionstest
SOMFY-LINE sM 2000 8. Funktionstest Funktionstest Ein vollständiger Funktionstest kann erst nach der Mon- tage und dem elektrischem Anschluß der Sonnenschutz- anlage erfolgen. Am Steuergerät SM 2000 Pro sind nach dem Abziehen der Abdeckplatte zusätzlich die Schwellwert-Schalter [7/8] und die Taste „Lernen"... -
Seite 18: Windautomatik Prüfen
Schwellwertschalter „Wind" [81 auf dengewünschten Wert zurückstellen. Die Steuerung ist wieder im Normalbetrieb. Wenn ohne Erfolg: Netzspannung ausschalten. Elektrischen Anschluß des Sonne-/Wind-Sensors [17]prüfen undggf.richtigstellen ( -+Kapitel 7.4.1). Die Inbetriebnahme der SOMFY-LINE SM 2000 Pro ist damit abgeschlossen. @ bySOMFY GmbH, Rottenburg... -
Seite 19: Gerätesicherung
SOMFY-LINE SM 2000 9. Gerätesicherung Gerätesicherung Zum Schutz vor Uberlast- und Kurzschlußstrom sind die Steuerungs-Ausgänge für den Antrieb abgesichert. Wenn das Steuergerät SM 2000-1 Pro [13] bei eingeschalteter Netzspannung keine Fahrbefehle ausführt, muß zuerst die eingebaute Sicherung geprüft und ggf. getauscht werden. -
Seite 20: Bestellhinweise
SOMFY-LINE SM 2000 Pro 10. Bestellhinweise Bestellhinweise Produkt Artikel-Nr. Markisensteuerung SOMFY-LINE SM 2000-1 Pro 708468 für Einzelantrieb, inkl. Sonne-[Windsensor Markisensteuerung SOMFY-LINESM 2000-2 Pro 708469 für Kleinobjektsteuerung CD 8000Pro,inkl.Sonne-/Windsensor Sonne-/Windsensor, einzeln(Ersatz) 154085 Raumthermostat 701899 Regenfühler 705588 Montagewinkel für Mast-undEckmontage 708644 @ bySOMFY GmbH, Rottenburg... -
Seite 21: Klemmenbelegung
SOMFY-LINE SM 2000 11. Klemmenbelegung Klemmenbelegung Nennspannung Belegung Klemme 11.1. SM 2000-1 —230 V / 50 Hz Netz —230 V / 50 Hz Netz —230 V / 50 Hz Antrieb 00230 V / 50 Hz Antrieb Antrieb V / 50 Hz <... -
Seite 22: Technische Daten
180 Sek Konformität Wohnbe'reich, Geschäftsbereich EN 50081-1, EN 50082-1, EN 60730-1 *) Datenerhait bei Netzausfall Sonne-/Wind-Sensor Lichteinfallwinket S 360 0 horizontal Abmessungen (Höhe x Breite x Tiefe) 160 x 60 x 190 mm (c) b y SOMFY GmbH, R ottenburg...
