URSPRÜNGLICHEN (BASIS-)
ZÜNDZEITPUNKT PRÜFEN
Einige Zündsysteme erfordern die
Abklemmung, Überbrückung oder Erdung
bestimmter Komponenten, BEVOR
die Zündeinstellung geprüft oder den
Spezifikationen entsprechend eingestellt
werden kann. Wenn diese Verfahren nicht
befolgt werden, wird die Einstellung nicht
richtig geprüft oder angepasst. Sie MÜSSEN
die richtigen Verfahren und Spezifikationen
des Servicehandbuchs Ihres Fahrzeugs
entnehmen.
1. STELLEN SIE SICHER, dass
die Stroboskoplampe, wie unter
STROBOSKOPLAMPE ANSCHLIESSEN
beschrieben, richtig angeschlossen ist.
2. STELLEN SIE SICHER, dass der
Motor, wie unter MOTOR VOR
ZÜNDZEITPUNKTMESSUNG
VORBEREITEN beschrieben, richtig auf
die Prüfung des Zeitzündpunkts vorbereitet
ist.

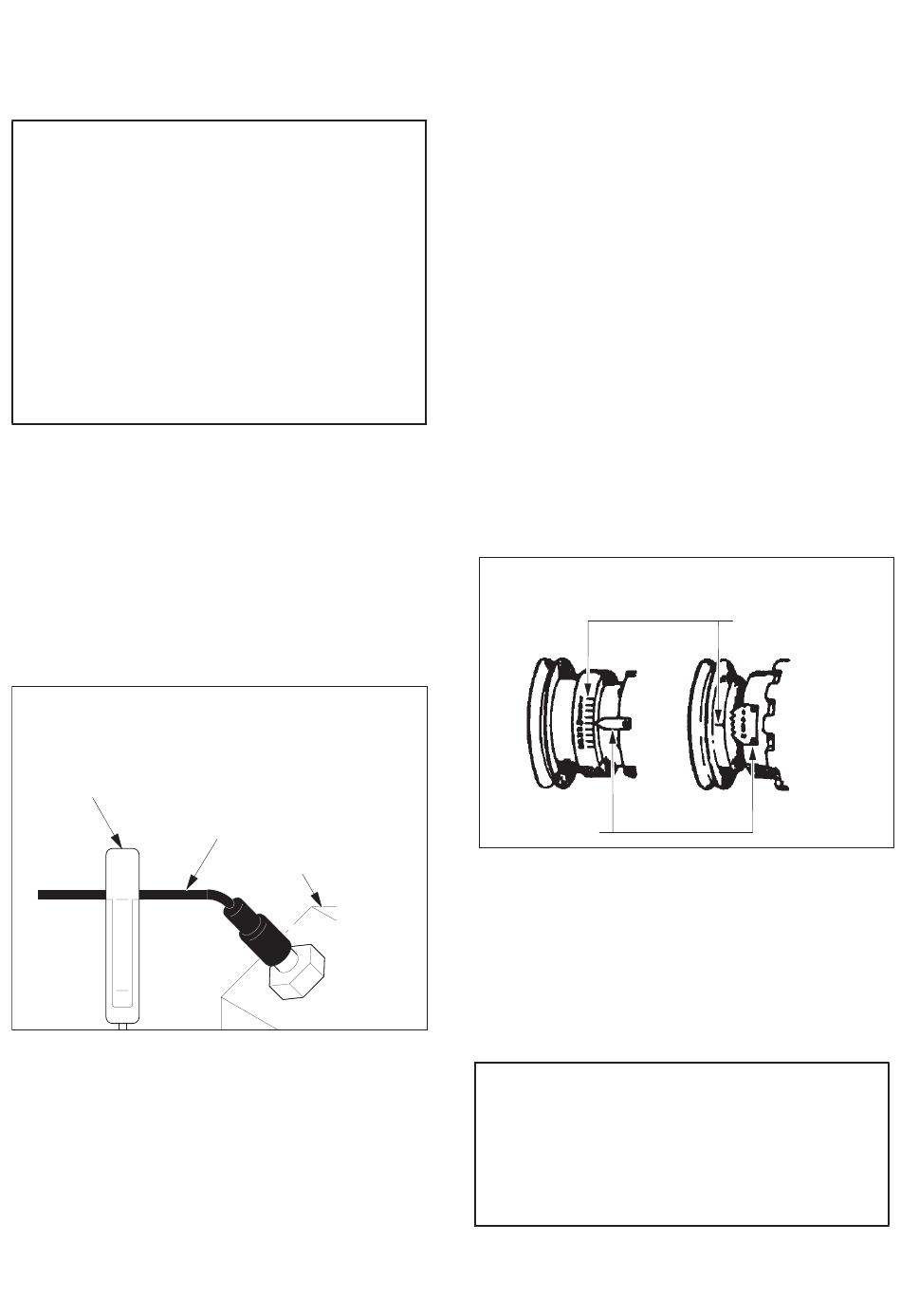

Abb. 3 Induktive
Aufnahmeklemme anschließen
INDUKTIVE
AUFNAHME
ZÜNDKERZENKABEL
NR. 1
3. Starten Sie den Motor und lassen
Sie ihn laufen, bis er seine normale
Betriebstemperatur erreicht.
4. Passen Sie die Leerlaufgeschwindigkeit
des Motors bei Bedarf entsprechend den
Spezifikationen des Herstellers an:
5. STELLEN SIE SICHER, dass
die Vorverstellungsanzeige der
Stroboskoplampe 0 (null) Grad
HINWEIS
MOTOR
anzeigt. Drücken Sie bei Bedarf die
Nullsetzungstaste, um eine Anzeige von
0 Grad zu erhalten.
6. Passen Sie den Zylinder der
Stroboskoplampe bei Bedarf an, um die
Zündzeitpunktmarkierungen angemessen
zu beleuchten.
7. Notieren Sie die Position der rotierenden
Zündzeitpunktmarkierung im Verhältnis zur
Referenzmarkierung. Siehe Abbildung 4.
Vergleichen Sie die in Schritt
„
7 ermittelten Werte mit den
Spezifikationen des Herstellers. Wenn
die Werte innerhalb der angegebenen
Toleranz (üblicherweise ± 2°) liegen,
ist der Zündzeitpunkt korrekt.
Wenn die Werte nicht innerhalb
„
der Spezifikationen des Herstellers
liegen, müssen MÖGLICHERWEISE
Teile ersetzt oder Anpassungen
vorgenommen werden.
Abb. 4. Zündzeitpunktmarkierungen
REFERENZMA-
RKIERUNGEN
8. Drücken Sie die Blinktaste. Die
Stroboskoplampe hört auf zu blinken.
9. Schalten Sie die Zündung aus und
trennen Sie die Stroboskoplampe
vom Motor. ACHTEN SIE DARAUF,
die Vakuumschläuche usw. wieder
anzuschließen, die während der Prüfung
des Zündzeitpunkts getrennt wurden.
Wenn die Stroboskoplampe nicht oder
nicht richtig funktioniert, versuchen Sie, das
Problem mit Hilfe der Anweisungen unter
PROBLEMLÖSUNG zu ermitteln und zu
beheben.
5
ablesen
ROTIERENDE
ZÜNDZEITPUNK-
TMARKIERUNGEN
