Innova 3568+ Benutzerhandbuch
Inhaltsverzeichnis

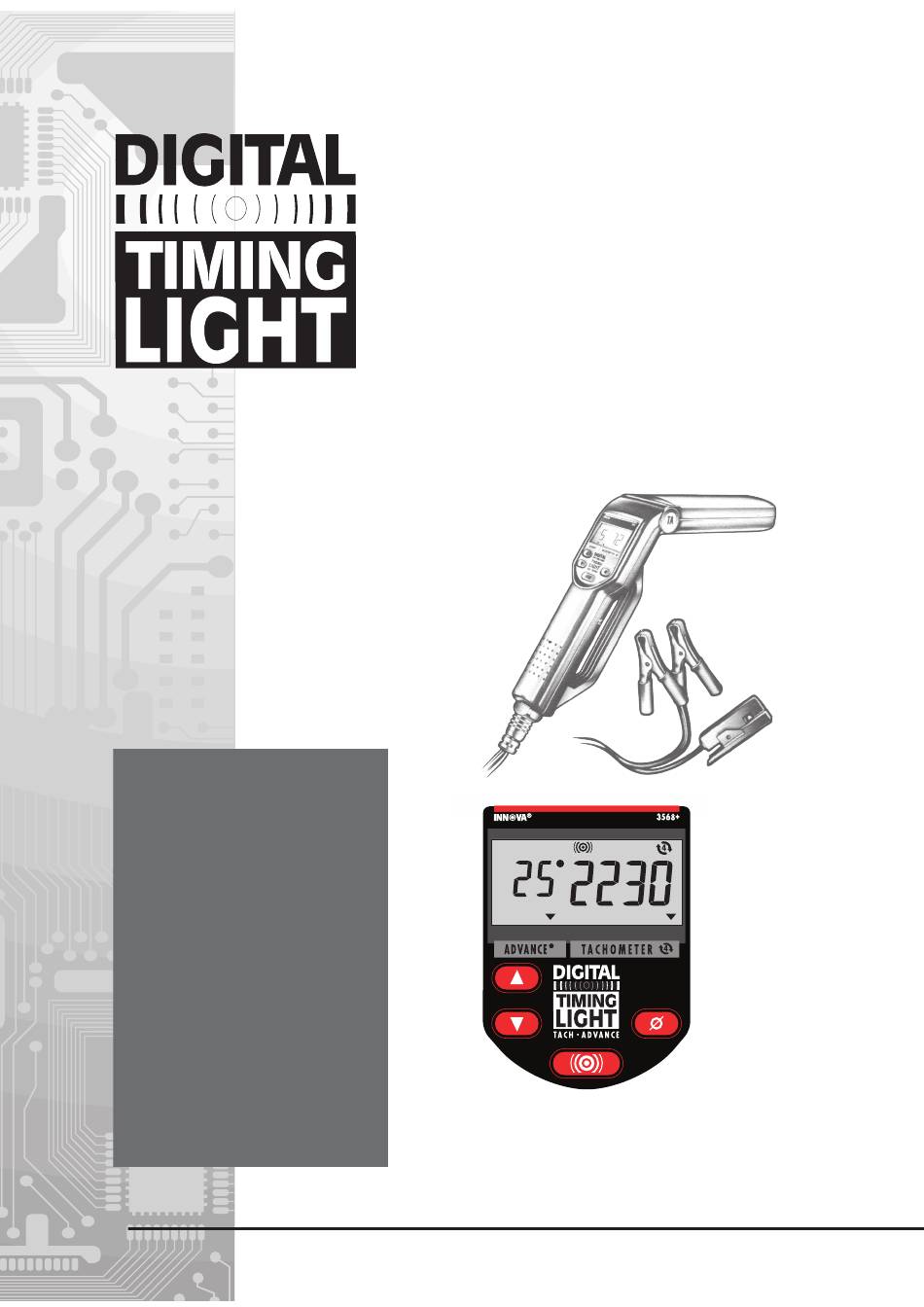

B E N U T Z E R -
H A N D B U C H
BEWAHREN SIE DIE
SPITZENLEISTUNG IHRES
FAHRZEUGS MIT DEM HIGH-
TECH-WERKZEUG VON HEUTE
• FÜR DIE MEISTEN
12-VOLT-
BENZINMOTOREN
• FUNKTIONIERT BEI
INLÄNDISCHEN UND
IMPORTIERTEN
FAHRZEUGEN
• FUNKTIONIERT BEI:
- KONVENTIONELLEN
- ELEKTRONISCHEN
UND
- COMPUTER-
GESTEUERTEN
ZÜNDSYSTEMEN
Inhaltsverzeichnis
Verwandte Anleitungen für Innova 3568+
Inhaltszusammenfassung für Innova 3568+
- Seite 1 B E N U T Z E R - H A N D B U C H BEWAHREN SIE DIE SPITZENLEISTUNG IHRES FAHRZEUGS MIT DEM HIGH- TECH-WERKZEUG VON HEUTE • FÜR DIE MEISTEN 12-VOLT- BENZINMOTOREN • FUNKTIONIERT BEI INLÄNDISCHEN UND IMPORTIERTEN FAHRZEUGEN •...
-
Seite 2: Inhaltsverzeichnis
INHALT Abschnitt Seite Nr. SICHERHEITSRICHTLINIEN ............................... 1 ALLGEMEINE HINWEISE ................................2 MOTORZÜNDZE-ITPUNKTMESSUNG UND -ABSTIMMUNG ................. 2 ÜBER DIE STROBOSKOPLAMPE ..........................2 IHRE STROBOSKOPLAMPE VERWENDEN ..........................3 BEVOR SIE BEGINNEN ..............................3 MOTOR VOR ZÜNDZEITPUN-KTMESSUNG VORBEREITEN ................3 STROBOSKOPLAMPE ANSCHLIESSEN ........................4 URSPRÜNGLICHEN (BASIS-) ZÜNDZEITPUNKT PRÜFEN ................ -
Seite 3: Sicherheitsrichtlinien
SICHERHEITSRICHTLINIEN SICHERHEITSAUSRÜSTUNG RAUCHEN UND OFFENE FLAMMEN Feuerlöscher Rauchen Sie bei Arbeiten an Ihrem Fahrzeug niemals. Benzindampf ist hochentzündlich und Halten Sie bei sämtlichen Arbeiten an einem das beim Laden der Batterie gebildete Gas ist Fahrzeug einen für Benzin-/Chemikalien-/ explosiv. Elektrobrände geeigneten Feuerlöscher griffbereit. -
Seite 4: Allgemeine Hinweise
ALLGEMEINE HINWEISE MOTORZÜNDZE-ITPUNKTMESSUNG Führen Sie die restlichen Anschluss- und Testverfahren entsprechend den jeweiligen UND -ABSTIMMUNG Abschnitten dieser Anleitung durch. Der richtige Zündzeitpunkt ist entscheidend, Bedienelemente der Stroboskoplampe um maximale Motorleistung und möglichst geringen Kraftstoffverbrauch zu realisieren. Die Bedienelemente der Stroboskoplampe werden in Die Prüfung des Zündzeitpunks ist bei jedem Abbildung 1 gezeigt. -
Seite 5: Ihre Stroboskoplampe Verwenden
Abb. 1 Bedienelemente der Stroboskoplampe - allgemein IHRE STROBOSKOPLAMPE VERWENDEN BEVOR SIE BEGINNEN Riemen „ Elektrische Verkabelung „ Führen Sie vor Beginn jeglicher Testverfahren eine Elektrische Anschlüsse „ gründliche Prüfung durch und beheben Sie alle MOTOR VOR ZÜNDZEITPUN- bekannten mechanischen Probleme, bevor Sie Tests KTMESSUNG VORBEREITEN durchführen. -
Seite 6: Stroboskoplampe Anschliessen
Verwenden Sie zur Gewährleistung Ihrer Abb. 2 Typische persönlichen Sicherheit und eines zuverlässigen Zündzeitpunktmarkierungen Betriebs folgendes Verfahren zum Anschließen der Stroboskoplampe: 14 BTDC ACHTUNG! 0 10 20 30 0 TDC Halten Sie Hände, Stroboskoplampe, 6 ATDC Anschlusskabel und Klemmen stets von beweglichen Motorteilen und heißen Oberflächen fern. -
Seite 7: Ursprünglichen (Basis-) Zündzeitpunkt Prüfen
URSPRÜNGLICHEN (BASIS-) anzeigt. Drücken Sie bei Bedarf die Nullsetzungstaste, um eine Anzeige von ZÜNDZEITPUNKT PRÜFEN 0 Grad zu erhalten. Passen Sie den Zylinder der HINWEIS Stroboskoplampe bei Bedarf an, um die Einige Zündsysteme erfordern die Zündzeitpunktmarkierungen angemessen Abklemmung, Überbrückung oder Erdung zu beleuchten. -
Seite 8: Anpassung Des Zündzeitpunkts
ANPASSUNG DES Mechanische/zentrifugale Vorverstellung des Zündzeitpunkts prüfen ZÜNDZEITPUNKTS STELLEN SIE SICHER, dass Beachten Sie das Servicehandbuch Ihres die Vorverstellungsanzeige der Fahrzeugs bezüglich der Verfahren zur Stroboskoplampe 0 (null) Grad Anpassung des Motorzündzeitpunkts. anzeigt. Drücken Sie bei Bedarf die VERSUCHEN SIE NICHT, DEN Nullsetzungstaste, um eine Anzeige von ZÜNDZEITPUNKT DES MOTORS OHNE DIE 0 Grad zu erhalten. - Seite 9 Richten Sie die Stroboskoplampe auf die Abb. 5. Bedienung der Zündzeitpunktmarkierungen und drücken Vorverstellungssteuertaste Sie nach Bedarf die ADVANCE-erhöhen- Taste und ADVANCE-verringern-Taste, bis die VORVERSTELL- Zündzeitpunktmarkierungen wieder an der UNGSANZEIGE in Schritt 3 aufgezeichneten ursprünglichen (Basis-) Zündzeitpunktmarkierung ausgerichtet sind. ADVANCE- ERHÖHEN- Die Abweichung zwischen dem TASTE...
-
Seite 10: Problembehandlung
PROBLEMBEHANDLUNG Wenn die Stroboskoplampe nicht oder nicht richtig an das Zündkerzenkabel an und drücken Sie die funktioniert, führen Sie folgende Prüfungen durch: Blinktaste. Wenn die Stroboskoplampe blinkt, reparieren „ Stellen Sie sicher, dass die Batterieklemmen Sie Zündkerze Nr. 1, bevor Sie fortfahren. sicher an den Batterieanschlüssen angeschlossen sind. - Seite 11 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2025 by Conrad Electronic SE.
