Aufstellen

Einbauen

Wichtig!
Kontrollieren dass alle Montageteile enthalten sind, wie
in der Abbildung gezeigt wird.
1xB
1xA
1xK
6xH
2xL
1xM
1

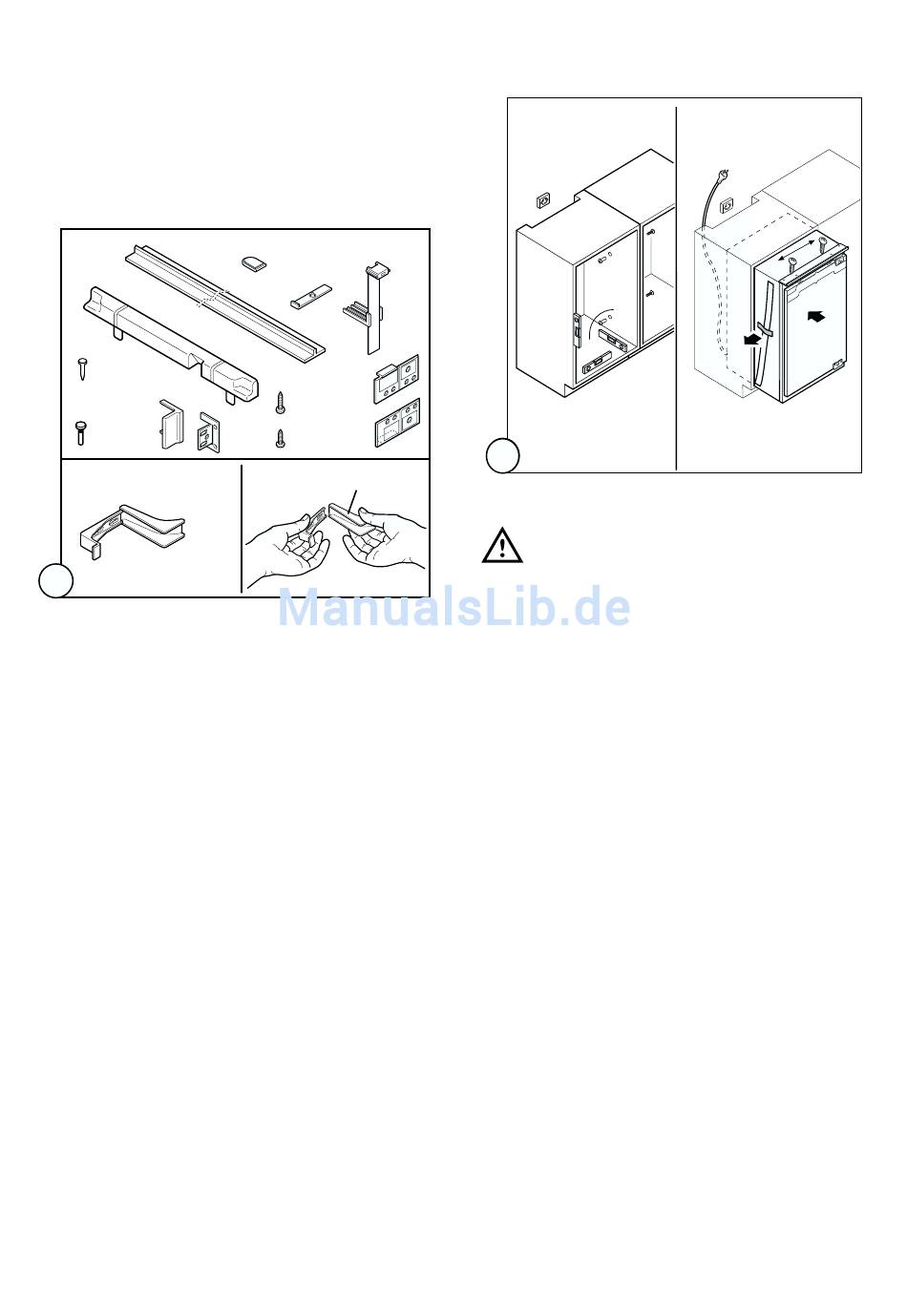

Abb. 1
A) 1x Abdeckung für Befestigungswinkel
B) 1x Fugenabdeckprofil
C) 2x Montageschablone
D) 1x oberes Distanzstück
E) 1x unteres Distanzstück
F) 2x Abdeckkappe für obere Abdeckleiste
G) 2x Abdeckkappe für Scharnierschrauben
I) 26x Schraube (3,5x13)
J) 4x Befestigungswinkel
K) 1x Nagel (Ø 2,5mm)
L) 2x Zapfen
M) 1x Distanzstück
M/M) 1x Abdeckung des Distanzstücks
N) 2x Schrauben für Scharniere (3,5x16)
12
2xC
2xF
2xG
1xD
2xN
1xE
4xJ
26xI
M/M
90°
2
II
Abb. 2
Wichtig
a) Die Einbaunische muss mit den Nebenschränken
oder an der Wand angeschraubt und sorgfältig
ausgerichtet werden.
b) Fugenabdeckprofile entfernen (1), Gerät teilweise
in die Nische einschieben und darauf achten, dass
das Netzkabel nicht eingeklemmt (2-3) wird.
Schrauben der Abdeckleiste lockern (4), Abdeckleiste
so verschieben, dass diese an der Türanschlagseite
an der Möbelinnenwand anstößt.
2
3
1
a b
4
