VEVOR XE-C2++ Originalanleitung Seite 6

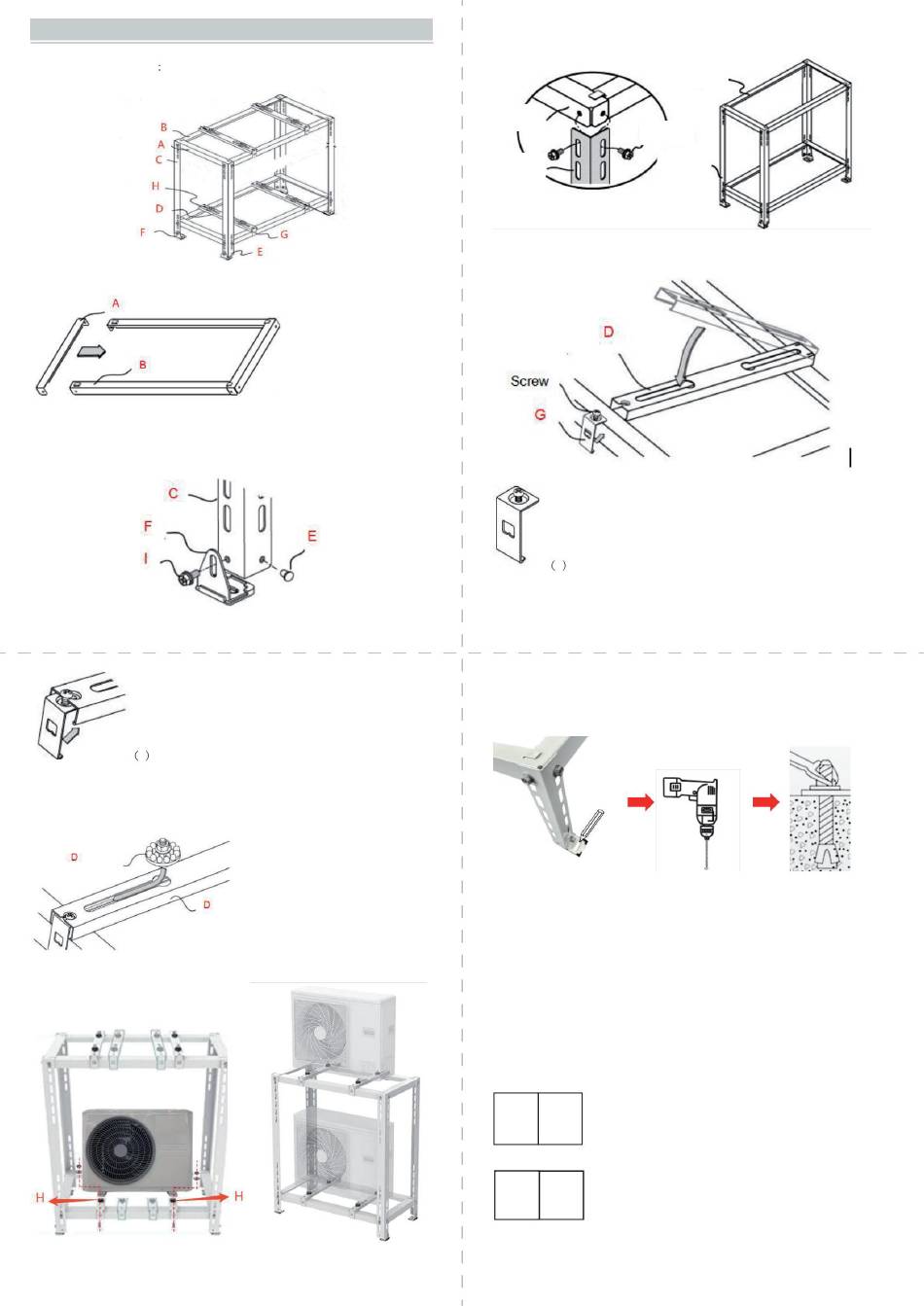

MONTAGEANLEITUNG
Grafiken des fertigen Produkts
Schritt 1: Setzen Sie die Längsstangen (A) mit den Querstangen (B) zu einem Rahmen
Schritt 2: Montieren Sie die Basis (F) mit der vertikalen Stange (C), befestigen Sie sie mit der Schraube (I)
und bringen Sie die Kunststoffabdeckung (E) an.
2 Setzen Sie dann die Montageplatte auf die Stützstange, befestigen Sie
die Schraube langsam.
Schritt 5: Setzen Sie das Pufferpolster (H) auf die Stützstange (D).
Befestigen Sie die AC auf dem Pufferpolster (H). Installieren Sie eine weitere AC auf der obersten Schicht.
zusammen.
- 4 -
- 6 -
Schritt 3: Montieren Sie die Gruppe (1) und die Gruppe (2) mit der Schraubkomponente
Gruppe1
ICH
Gruppe 2 Gruppe
Schritt 4: Setzen Sie die Stützstange (D) entsprechend der AC-Größe auf den Rahmen.
Montageplatte (G) an der Stützstange.
1 Sichern Sie die Schraube mit der Montageplatte (G), ziehen Sie die Schraube nicht fest
Erste.
Schritt 6: Bestätigen Sie die Installationsposition und markieren Sie die Lochpositionen. Bohren Sie dann Löcher.
Das Kunststoffrohr der Dehnschraube (J) in das Loch einschlagen. Die Dehnschraube mit dem
Sockel verriegeln.
