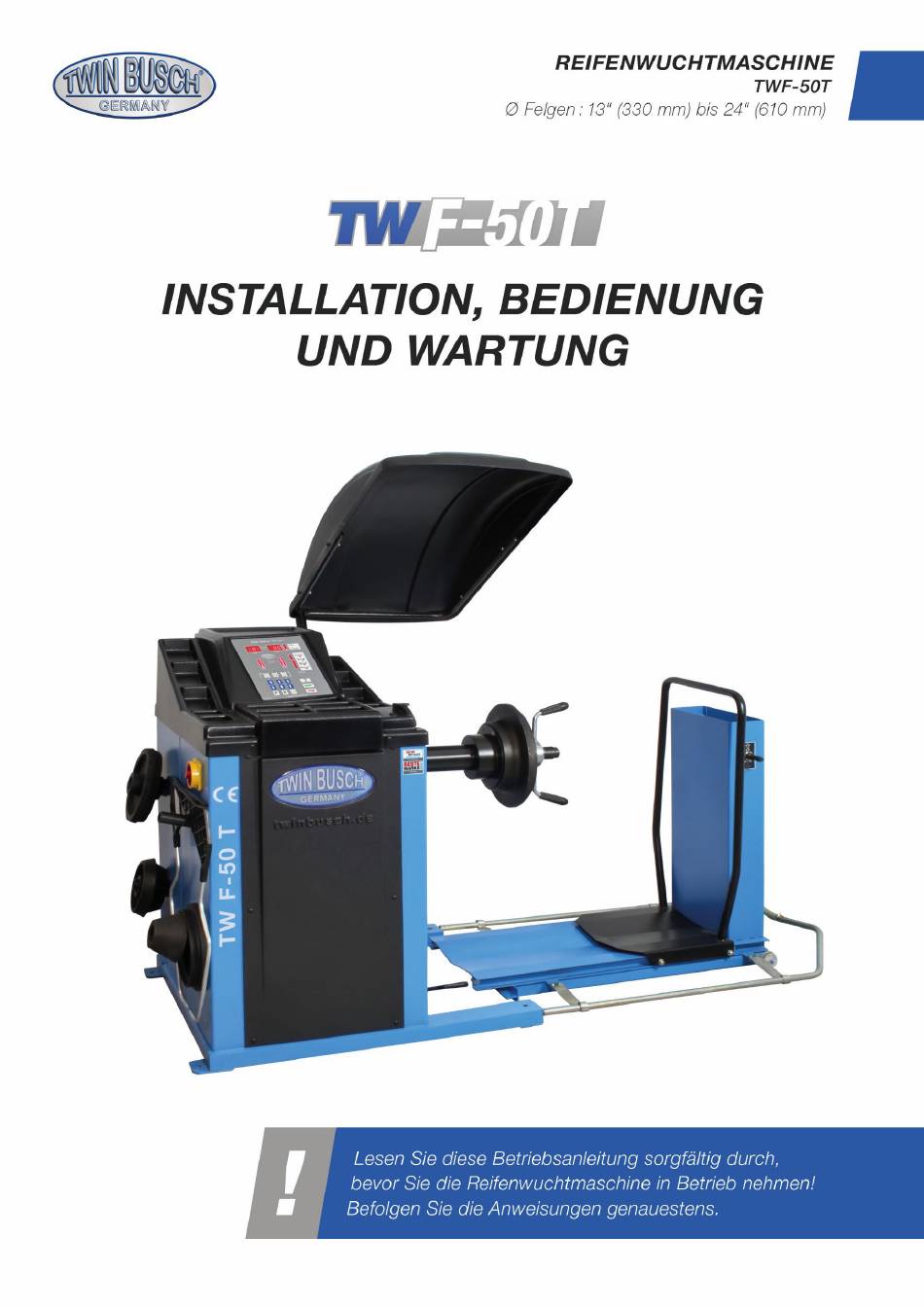

- Seite 1 Betriebsanleitung Reifenwuchtmaschine TWF-50T TWF-50T_Reifenwuchtmaschine_Betriebsanleitung_de_00_20241125.pdf Version: -00, 25.11.2024...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Reifenwuchtmaschine TWF-50T Inhaltsverzeichnis 1. Allgemeines ............................1 2. Identifikation der Betriebsanleitung ....................... 1 3. Technische Daten ........................... 1 4. Modifikation des Produktes ........................2 5. Sicherheitsbezogene Informationen ......................2 5.1 Sicherheitshinweise ............................. 2 5.2 Warnhinweise ............................. 3 6. Übereinstimmung mit dem Produkt ......................3 7. - Seite 3 Betriebsanleitung Reifenwuchtmaschine TWF-50T Wichtige Informationen: AUFBAU Das Aufbauvideo zu dieser Maschine finden Sie https://youtu.be/z-3H4PxLylA auf YouTube: oder scannen Sie den QR-Code. PRODUKTVORSTELLUNG Das Produktvorstellungsvideo zu dieser Maschine finden Sie auf YouTube: https://youtu.be/xJt96v3a-jQ oder scannen Sie den QR-Code. TWF-50T_Reifenwuchtmaschine_Betriebsanleitung_de_00_20241125.pdf Version: -00, 25.11.2024...
- Seite 4 Betriebsanleitung Reifenwuchtmaschine TWF-50T KALIBRIERUNG Das Kalibrierungsvideo zu dieser Maschine finden Sie auf YouTube: https://youtu.be/fF4WhyrdxLI oder scannen Sie den QR-Code. TWF-50T_Reifenwuchtmaschine_Betriebsanleitung_de_00_20241125.pdf Version: -00, 25.11.2024...
- Seite 5 Betriebsanleitung Reifenwuchtmaschine TWF-50T TIPS & TRICKS In der Rubrik "Tips & Tricks" zeigen wir Ihnen einfache Lösungen, in Videos, um mit Ihren TWIN BUSCH® Produkten noch effizienter zu arbeiten. Unser Technikspezialist erklärt Ihnen die exakten Handgriffe. https://www.twinbusch.de/shop_content.php?coID=900&vcategory=4 24/7 Service Center:...
-
Seite 6: Allgemeines
• Integrierte Kalibrier- u. Selbstdiagnoseprogramme • Einfache u. schnelle Eingabe über Folientastatur • Spannaufnahmen speziell für LKW Räder • Halterungen für Zentrierkonus u. Messlehre 2. Identifikation der Betriebsanleitung Betriebsanleitung der TWF-50T Twin Busch GmbH, Ampérestraße 1, D-64625 Bensheim Telefon: +49 6251-70585-0 Telefax:... -
Seite 7: Modifikation Des Produktes
CE-Zertifizierung und die Gültigkeit des Gutachtens durch die unsachgemäße Verwendung. Sollten Änderungswünsche bestehen, so kontaktieren Sie zuvor Ihren Händler oder das fachkundige Personal der Twin Busch GmbH. 5. Sicherheitsbezogene Informationen Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Reifenwuchtmaschine in Betrieb nehmen. -
Seite 8: Warnhinweise
Betriebsanleitung Reifenwuchtmaschine TWF-50T 5.2 Warnhinweise ⋅ Zum Transport oder Bewegen die Maschine nur am Gehäuse anheben, niemals an der Hauptwelle. ⋅ Auswuchtmaschine und pneumatische Hubeinheit müssen auf festem Boden angebracht sein und ausreichender Raum muss um die Maschine herum vorhanden sein. ⋅... -
Seite 9: Technische Spezifikation
Betriebsanleitung Reifenwuchtmaschine TWF-50T 7. Technische Spezifikation 7.1 Maschinenbeschreibung Folientastatur Spannaufnahme Joystick Schlitten Fußschutz Fußfeststellbremse 7.2 Der Aufbau Die Recheneinheit besteht aus einer leistungsfähigen CPU, einem Mainboard, einer hochauflösenden Grafikkarte, einer Softtouch-Tastatur und einem LCD-Bildschirm. Ein elektronisches Messlineal sowie die Positionsermittlung durch einen optischen Sensor und ein 2-Phasen- Asynchronmotor für eine kontrollierte Drehung sind weitere Vorzüge der Maschine. -
Seite 10: Aufbau Und Installation
Betriebsanleitung Reifenwuchtmaschine TWF-50T Messlineal Opto-Elektronischer Horizontaler und Schutzhauben- Vertikaler Drucksensor Koppler funktion ARM CPU SYSTEM Tastatur Grafik- Monitor karte Motorzuleitung 2 Phasen- Riemen Antriebs- achse und Steuer- Motor kreis 8. Aufbau und Installation 8.1 Aufbauanleitung 1) Entfernen Sie die Klammern am unteren Ende der Kiste. Entfernen Sie den Deckel. 2) Entnehmen Sie die Schutzhaube, die verschiedenen Einzelteile, die Kiste mit den Kleinteilen und legen Sie diese bei Seite. - Seite 11 Betriebsanleitung Reifenwuchtmaschine TWF-50T Abbildung: Abdeckung der Schutzhaube b) Schrauben Sie die Mutter ab und entfernen Sie die obere rechte Schraube. c) Setzen Sie die Stütze der Schutzhaube ein, schrauben Sie die Mutter wieder auf und drehen Sie sie fest. Abbildung: Stütze der Schutzhaube d) Montieren Sie die Feder.
- Seite 12 Betriebsanleitung Reifenwuchtmaschine TWF-50T 9) Um den Fußschutzbügel zu montieren, müssen Sie zuerst die beiden Stangen mit dem mitgelieferten Schlauch verbinden. Schrauben Sie diesen gut fest. Abbildung: Schlauchverbindung 10) Montieren Sie die vier Halterungen des Fußschutzes. Abbildung: Halterung Fußschutz 11) Die Konusse und Spann-Adapter können Sie auf die Halterungen einhängen. Das restliche Zubehör findet in den Ablageflächen der Maschine ihren Platz.
-
Seite 13: Inbetriebnahme
Betriebsanleitung Reifenwuchtmaschine TWF-50T 9. Inbetriebnahme 9.1 Bedienfeld und Funktion Gewichtmenge außen Gewichtmenge innen Auto/LKW-Anzeige Wuchtprogramm Positionsanzeige innen Positionsanzeige außen Radgröße-Eingabe a - Abstand b - Breite c - Durchmesser Wuchtmodus wechseln Reset Genaue Grammanzeige Moduswechsel Auto/ LKW START Start-Knopf STOP Stop-Knopf Tasten Kombination: [R] + [START]: Kalibration... -
Seite 14: Joystick Pneumatik-Lift
Betriebsanleitung Reifenwuchtmaschine TWF-50T 9.2 Joystick Pneumatik-Lift Beschreibung Funktion Der Pneumatik-Lift fährt nach oben. DOWN Der Pneumatik-Lift fährt nach unten. 9.3 Mitgeliefertes Maschinenzubehör Konusse/Übersicht Durchmesser Durchmesser (innen) Höhe Gewicht 310 mm 150 mm 70 mm 8.5 kg 225 mm 150mm 40 mm 3.5 kg 75-130 mm 50/44 mm... -
Seite 15: Wuchtprogramme
Betriebsanleitung Reifenwuchtmaschine TWF-50T 9.4 Wuchtprogramme Abhängig vom Radmaterial und der Felgenbettausführung kann man die nachfolgenden Wuchtprogramme auswählen, indem man die F-Taste mehrmals drückt. Auf dem Bedienfeld wird angezeigt, welches Wuchtprogramm aktiv ist. Hinweis: Beim Einschalten der Maschine wird automatisch dynamisches Auswuchten eingestellt. -
Seite 16: Wuchten Eines Lkw-Rads Mit Stahlfelge
Betriebsanleitung Reifenwuchtmaschine TWF-50T 9.5 Wuchten eines LKW-Rads mit Stahlfelge Nach dem Anschalten braucht die Maschine etwa 3 Sek. um eine automatische Initialisierung durchzuführen. 1) Setzen Sie die speziellen Spannadapter für LKW-Räder ein. 2) Wählen Sie den passenden Konus für ihr Rad und bringen Sie das Rad mit dem Joystick in Position. 3) Stecken Sie die Schnellspannmutter auf und drehen Sie diese fest. -
Seite 17: Die Alu-Programme - Wuchten Eines Pkw-Rads
Betriebsanleitung Reifenwuchtmaschine TWF-50T 9.6 Die Alu-Programme - Wuchten eines PKW-Rads 1) Setzen Sie das Rad und den passenden Konus auf. 2) Stecken Sie die Schnellspannmutter auf und drehen Sie diese fest. 3) Wechseln Sie zu dem PKW-Modus mit der Taste Z. 4) Messen Sie mit dem integrierten Abstandsmesser den Felgenabstand. - Seite 18 Betriebsanleitung Reifenwuchtmaschine TWF-50T 5) Schließen Sie die Haube und drücken Sie START. Zuerst misst die Maschine die allgemeine Unwucht. 6) Schlagen Sie nun an einer beliebigen Position an der Außenseite das Kalibrierungsgewicht an. Schließen Sie wieder die Haube und drücken Sie START. Die Maschine misst jetzt die Differenz zum ersten Durchgang.
-
Seite 19: Fehlersuche
Betriebsanleitung Reifenwuchtmaschine TWF-50T 10. Fehlersuche Achtung: Zögern Sie nicht das fachkundige Personal der Twin Busch GmbH zu kontaktieren, wenn Sie einen aufgetretenen Fehler nicht selbst beheben können. Wir werden Ihnen gerne bei Ihrer Problembehebung helfen. Für diesen Fall dokumentieren Sie den Fehler und senden uns Bilder und eine präzise Beschreibung des Fehlers, damit wir schnellstmöglich die Ursache identifizieren und beheben können. -
Seite 20: Wartung
Betriebsanleitung Reifenwuchtmaschine TWF-50T 11. Wartung Regelmäßige, einfache und kostengünstige Wartungsarbeiten gewährleisten einen normalen und sicheren Betrieb der Wuchtmaschine. Wie oft Sie Ihre Maschine warten, hängt von den Umgebungsbedingungen, dem Verschmutzungsgrad und natürlich der Beanspruchung und Belastung ab. 12. Anhang 12.1 Abmessungen der Reifenwuchtmaschine Seite | 15 Druckfehler, Irrtümer und Änderungen vorbehalten. -
Seite 21: Schaltplan
Betriebsanleitung Reifenwuchtmaschine TWF-50T 12.2 Schaltplan Seite | 16 Druckfehler, Irrtümer und Änderungen vorbehalten. - Seite 22 Betriebsanleitung Reifenwuchtmaschine TWF-50T Seite | 17 Druckfehler, Irrtümer und Änderungen vorbehalten.
-
Seite 23: Detailzeichnung Und Teilebeschreibung
Betriebsanleitung Reifenwuchtmaschine TWF-50T 12.3 Detailzeichnung und Teilebeschreibung Seite | 18 Druckfehler, Irrtümer und Änderungen vorbehalten. - Seite 24 Betriebsanleitung Reifenwuchtmaschine TWF-50T Seite | 19 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 25 Betriebsanleitung Reifenwuchtmaschine TWF-50T Code Beschreibung Menge Code Beschreibung Menge S-100-085000-0 Konus Satz B-004-080001-0 Mutter S-100-000020-0 Hauptwelle P-850-330000-0 Feder B-040-123030-1 Unterlegscheibe P-850-200000-0 Abdeckung P-850-080000-0 Drucksensor St. (H) PX-850-200200-0 Stütze S-131-000020-0 Sensor komplett B-010-100551-0 Schraube B-040-124030-1 Unterlegscheibe B-004-160001-0 Mutter B-048-122830-1 Scheibe B-004-120001-2 Mutter PX-850-010000-10 Sockel...
-
Seite 26: Ersatzteilliste
Betriebsanleitung Reifenwuchtmaschine TWF-50T 12.4 Ersatzteilliste Code Bezeichnung Menge Bild W-070-000101-1 Zentrierkonus 1# W-070-000101-2 Zentrierkonus 2# GROSSER ABSTANDSRING (passend zu W-070-000007-1 großem Kegel für LKW 1# & 2#) GROSSER ABSTANDSRING (passend zu W-070-000007-2 großem Kegel für LKW 3#) W-070-000101-3 Großer Konus für LKW 2# (optional) W-070-000101-4 Großer Konus für LKW 3# W-070-000101-5... - Seite 27 Betriebsanleitung Reifenwuchtmaschine TWF-50T W-070-000008-6 GEGENGEWICHT 300g W-070-000000-7 Breitenmesslehre S-108-000010-0 Zange W-070-000103-1 Spannmutter W-070-000000-5 Griff Seite | 22 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 28 Notizen...
