Montaggio

IT
3. Montaggio
3.1 Montaggio del vaso
d'espansione a membrana

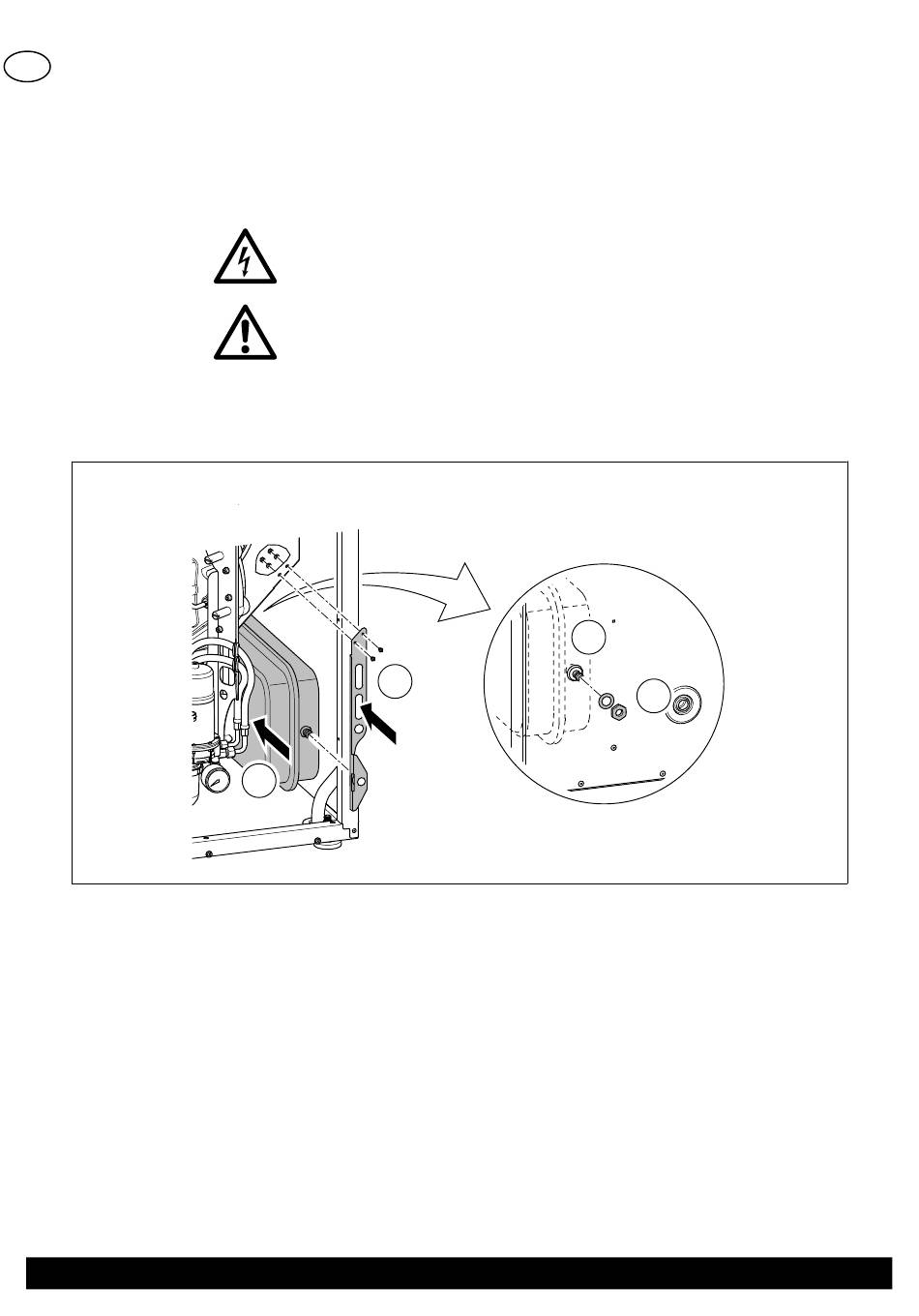

Fig. 1: Montaggio del vaso di espansione a membrana
14
Pericolo di scosse elettriche! Prima del montaggio dell'accessorio togliere la tensio-
ne dalla caldaia e assicurarla contro riaccensioni!
Pericolo di scottature! Prima di montare l'accessorio, fare raffreddare la caldaia!
1. Separare la caldaia chiudendo le valvole di intercettazione dalla rete di riscalda-
mento
2. Scaricare l'acqua di caldaia
3. Togliere il pannello anteriore di rivestimento
3
1
4. Spingere il vaso d'espansione a membrana lateralmente nel corpo della caldaia
(1) e inserirlo con il collegamento di prova attraverso il foro nella parete poste-
riore della caldaia (2)
5. Spingere il supporto sopra il collegamento del vaso d'espansione a membrana e
fissarlo sull'estremità superiore secondo Fig. 1 con viti, rosette e viti (3)
6. Fissare il vaso d'espansione a membrana alla parte posteriore della caldaia con
rosetta e dado (4)
Vaso d'espansione a membrana Kit MAG BOB
2
4
7308120-02 08.13
