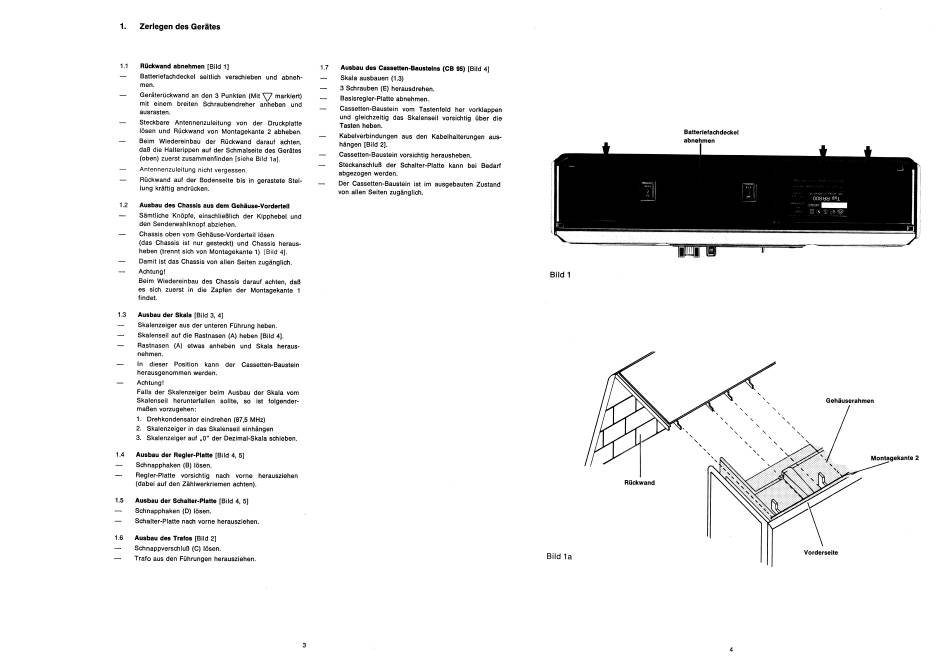

1.
Zerlegen des Gerätes
1.1
abnehmen [Bild II
Batteriefachdeckel
seitlich
verschieben
und abneh-
men.
Geräterückwand
anden3 Punkten ( MitV markiert)
mit
einem
breiten
Schraubendreher
anheben
und
ausrasten.
Steckbare Antennenzuleitung
von der Druckplatte
lösen und Rückwand von Montagekante 2 abheben.
Beim Wiedereinbau der Rückwand darauf achten,
daß die Halterippen
auf der Schmalseite
des Gerätes
(oben) zuerst zusammenfinden (siehe Bild la].
Antennenzuleitung nicht vergessen.
Rückwand auf der Bodenseite bis in gerastete Stel-
lung kräftig andrücken.
1.2
Ausbau des Chassis aus dem Gehäuse-Vorderteil
Sämtli&le Knöpfe, einschließli&l der Kipphebel und
den Senderwahlknopf abziehen.
Chassis
oben vom Gehäuse-VorderteiI
lösen
(das Chassis ist nur gesteckt)
und Chassis heraus-
heben (trennt sich von Montagekante I) [Bild 41.
Damit ist das Chassis von allen Seiten zugänglich.
Achtung!
Beim Wiedereinbau des Chassis darauf achten, daß
es sich zuerst in die Zapfen der Montagekante 1
findet.
1.3
Ausbau der Skala [Bild 3, 41
Skalenzeiger aus der unteren Führung heben.
Skalenseil auf die Rastnasen(A) heben [Bild 4).
Rastnasen
(A) etwas
anheben
und Skala
heraus-
nehmen.
In
dieser
Position
kann
der
Cassetten-Baustein
herausgenommen
werden.
Achtung!
Falls der Skalenzeiger
beim Ausbau der Skala vom
Skalenseil herunterfallen sollte, so ist folgender-
maßen vorzugehen:
1. Drehkondensator eindrehen (87,5 MHz)
2. Skalenzeiger in das Skalenseil einhängen
3. Skalenzeiger auf „O" der Dezimal-SkaIa schieben.
1.4
Ausbau der Regler-PIatte [Bild 4, 5]
Wnapphaken
(B) lösen.
Regler-Platte
vorsichtig
nach vorne
herausziehen
(dabei auf den Zählwerkriemen a$lten).
1.5
Ausbau der Schalter-PIatte [Bild 4, 51
Schnapphaken (D) lösen.
Schalter-PIatte
nach vorne
herausziehen.
1.6
Ausbau des Trafos [Bild 21
Schnappverschluß (C) lösen.
Trafo aus den Führungen herausziehen.
1.7
Ausbaudes Cassetten-BausteIns (CB 95)[Bild 4]
Skala ausbauen (1.3)
3 Sc*rauben
(E) herausdrehen.
BasisregIer-Platte
abnehmen.
Cassetten-Baustein vom Tastenfeld her vorklappen
und gleichzeitig das Skalenseil vorsidltig
über die
Tasten
heben.
Kabelverbindungen aus den Kabelhalterungen aus-
hängen [Bild 21.
Cassetten-Baustein vorsichtig herausheben.
Steckanschluß
der Schalter-Platte
kann bei Bedarf
abgezogen werden.
Der Cassetten-Baustein ist im ausgebauten Zustand
von allen Seiten zugänglich.
3
abnehmen
1
Rückwand
la
oog Hd
Gehäuserahmen
Montagekante
Vorderseite
4
2
