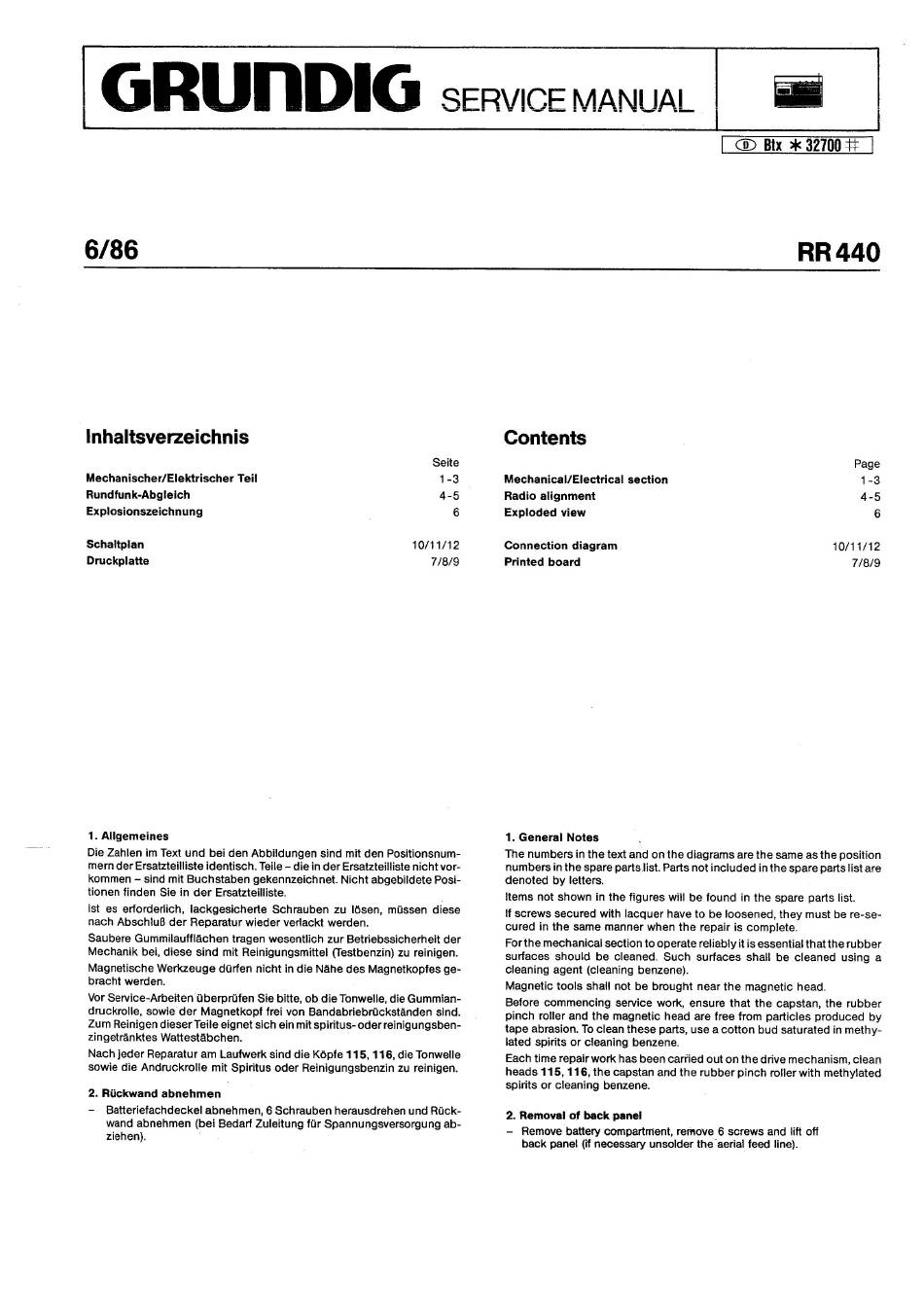

Grundig RR 440 Service Manual

GRUnDlG
6/86
Inhaltsverzeichnis
Mechanischer/EIektrischer Teil
Rundfunk-Abgleich
Explosionszeichnung
Schaltplan
Druckplatte
l. Allgemeines
Die Zahlen im Text und bei den Abbildungen Sind mit den Positionsnum-
mern der Ersatzteilliste identisch. Teile —die in der Ersatzteilliste
kommen—sind mit Buchstaben gekennzeichnet. Nicht abgebildete Posi-
tionen finden Sie in der Ersatzteilliste.
1st es erforderlich, lackgesicherte
nach AbschluB der Reparatur wieder verlackt werden.
Saubere Gummilaufflächen tragen wesentlich zur Betriebssicherheit
Mechanik bei, diese Sind mit Reinigungsmittel
Magnetische Werkzeuge dürfen nicht in die Nåhe des Magnetkopfes ge-
bracht werden.
Vor Service-Arbeiten überprüfen Sie bitte, 0b die Tonwelle, die Gummian-
druckrolle, sowie der Magnetkopf frei von Bandabriebrückständen
Zum Reinigen dieser Teile eignet sich ein mit spiritus- Oder reinigungsben-
zingetränktes Wattestäbchen.
Nach jeder Reparatur am Laufwerk sind die KÖPfe II 5, 116, die Tonwelle
sowie die Andruckrolle mit Spiritus Oder Reinigungsbenzin
2. Rückwand abnehmen
Batteriefachdeckel abnehmen,
wand abnehmen (bei Bedarf Zuleitung für Spannungsversorgung
ziehen).
Seite
1-3
4-5
10/11/12
7/8/9
nicht vor-
Schrauben zu lösen, rnüssen diese
(Testbenzin) zu rejnigen.
Sind.
zu reinigen.
6 Schrauben herausdrehen und Rück-
SERVICE MANUAL
Contents
Mechanical/EIectricaI
Radio alignment
6 Exploded view
Connection diagram
Printed board
1. General Notes
The numbers in the text and on the diagrams are the same as the position
numbers in the spare parts list. parts not included in the spare parts list are
denoted by letters.
Items not shown in the figures will be found in the spare parts list.
If screws secured with lacquer have to be loosened, they must be re-se-
cured in the same manner when the repair is complete.
der
For the mechanical section to operate reliably it is essential that the rubber
surfaces should be cleaned. Such surfaces shall be cleaned using a
cleaning agent (cleaning benzene).
Magnetic tools shall not be brought near the magnetic head.
Before commencing service work, ensure that the capstan, the rubber
pinch roller and the magnetic head are free from particles produced by
tape abrasion. TOclean these parts, use a cotton bud saturated in methy-
lated spirits or cleaning benzene.
Each time repair work has been carried out on the drive mechanism, clean
heads II 5, 116, the capstan and the rubber pinch roller with methylated
spirits or cleaning benzene.
2. Removal of back panel
ab-
— Remove battery compartment,
back panel (if necessary unsolder the aerial feed line).
CD Btx *32700
RR 440
section
remove 6 screws and lift off
Page
1-3
4-5
6
10/11/12
7/8/9
