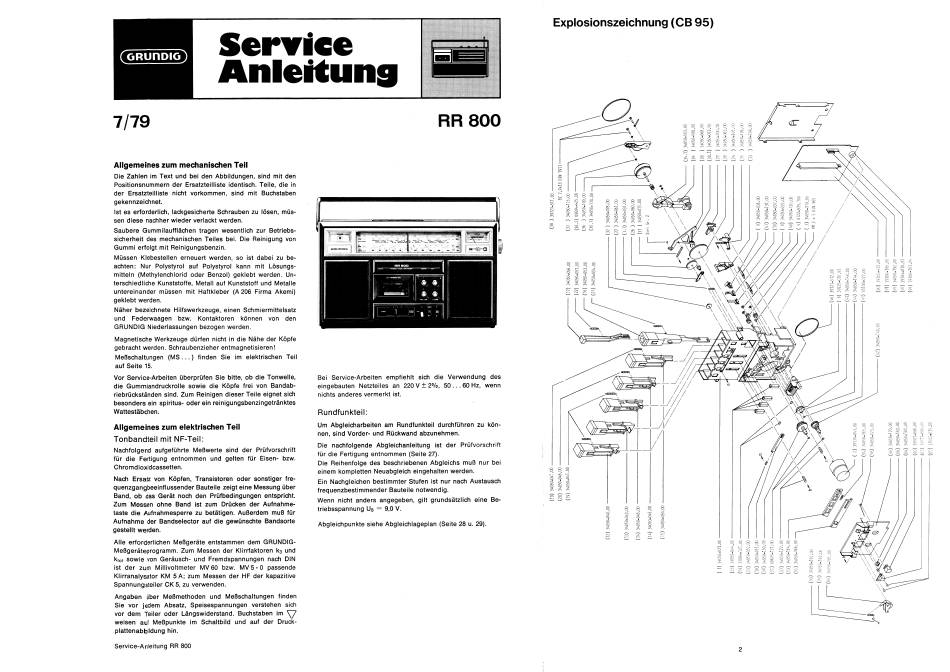

Grundig RR 800 Serviceanleitung

Service
GRUnDIG
Anleitung
7/79
Allgemeines zum mechanischen Teil
Die Zahlen im Text und bei den Abbildungen, Sind mit den
Positionsnummern der Ersatzteilliste identisch. Teile, die in
der Ersatzteilliste nicht vorkommen, Sind mit Buchstaben
gekennzeichnet.
1st es erforderlich, lackgesicherte Schrauben zu lösen, müs-
sen diese nachher wieder verlackt werden.
Saubere Gummilaufflächen tragen wesentlich zur Betriebs-
sicherheit des mechanischen Teiles bei. Die Reinigung von
Gummi erfolgt mit Reinigungsbenzin.
Müssen Klebestellen erneuert werden, so ist dabei zu be-
achten: Nur Polystyrol auf Polystyrol kann mit Lösungs-
mitteln (Methylenchlorid Oder Benzol) geklebt werden. Un-
terschiedliche Kunststoffe, Metall auf Kunststoff und Metalle
untereinander müssen mit Haftkleber (A 206 Firma Akemi)
geklebt werden.
Näher bezeichnete Hilfswerkzeuge, einen Schmiermittelsatz
und Federwaagen bzw. Kontaktoren können von den
GRUNDIG Niederlassungen bezogen werden.
Magnetische Werkzeuge dürfen nicht in die Nähe der Köpfe
gebracht werden. Schraubenzieher entmagnetisieren!
MeBschaltungen (MS . .. ) finden Sie im elektrischen Teil
auf Seite 15.
Vor Service-Arbeiten überprüfen Sie bitte, 0b die Tonwelle,
die Gummiandruckrolle sowie die Köpfe frei von Bandab-
riebrückständen Sind. Zum Reinigen dieser Teile eignet sich
besonders ein spiritus- Oder ein reinigungsbenzingetränktes
Wattestäbchen.
Allgemeines zum elektrischen Teil
Tonbandteil mit NF-Teil:
Nachfolgend aufgeführte Meßwerte Sind der Prüfvorschrift
für die Fertigung entnommen und gelten für Eisen- bzw.
Chromdioxidcassetten.
Nach Ersatz von Köpfen, Transistoren Oder sonstiger fre-
quenzgangbeeinflussender Bauteile zeigt eine Messung über
Band, 0b das Gerät noch den Prüfbedingungen entspricht.
Zum Messen ohne Band ist zum Drücken der Aufnahme-
taste die Aufnahmesperre zu betätigen. Außerdem muB für
Aufnahme der Bandselector auf die gewünschte Bandsorte
gestellt werden.
Alle erforderlichen Meßgeräte entstammen dem GRUNDIG-
Meßgeräteprogramm. Zum Messen der Klirrfaktoren k3 und
ktot sowie von Geräusch- und Fremdspannungen nach DIN
ist der zun Millivoltmeter MV60 bzw. MV 5-0 passende
Klirranalysator KM 5 A; zum Messen der HF der kapazitive
Spannungsteiler CK 5, zu verwenden.
Angaben über Meßmethoden und Meßschaltungen finden
Sie vor jedem Absatz, Speisespannungen verstehen sich
vor dem TeilerOderLängswiderstand. Bu&.staben im V
weisen auf MeBpunkte im Schaltbild und auf der Druck-
plattenabbildung hin.
Service-A nleitung RR 800
RR 800
Bei Service-Arbeiten empfiehlt sich die Verwendung des
eingebauten Netzteiles an 220 V ± 2%, 50...60 Hz, wenn
nichts anderes vermerkt ist.
Rundfunkteil:
IJm Abgleicharbeiten am Rundfunkteil durchführen zu kön-
nen, sind Vorder- und Rückwand abzunehmen.
Die nachfolgende Abgleichanleitung ist der Prüfvorschrift
für die Fertigung entnommen (Seite 27).
Die Reihenfolge des beschriebenen Abgleichs mug nur bei
einem kompletten Neuabgleich eingehalten werden.
Ein Nachgleichen bestimmter Stufen ist nur nach Austausch
frequenzbestimmender Bauteile notwendig.
Wenn nicht anders angegeben, gilt grundsätzlich eine Be-
triebsspannung UB 9,0 V.
Abgleichpunkte siehe Abgleichlageplan (Seite 28 u. 29)
Explosionszeichnung (CB 95)
8 8
8
8
s 8
8 8
2
