Netzanschluss
(Fortsetzung)
Außeneinheit: Netzanschluss Verdichter 230 V~/400 V~
Gefahr
Explosionsgefahr: Durch elektrische Bauteile
können Funken entstehen, die austretendes
Kältemittel entzünden können.
Vor dem Einstecken oder Trennen des Netzan-
schluss-Steckers die Anlage spannungsfrei
schalten, z. B. an der separaten Sicherung oder
einem Hauptschalter. Anlage auf Spannungsfrei-
heit prüfen.

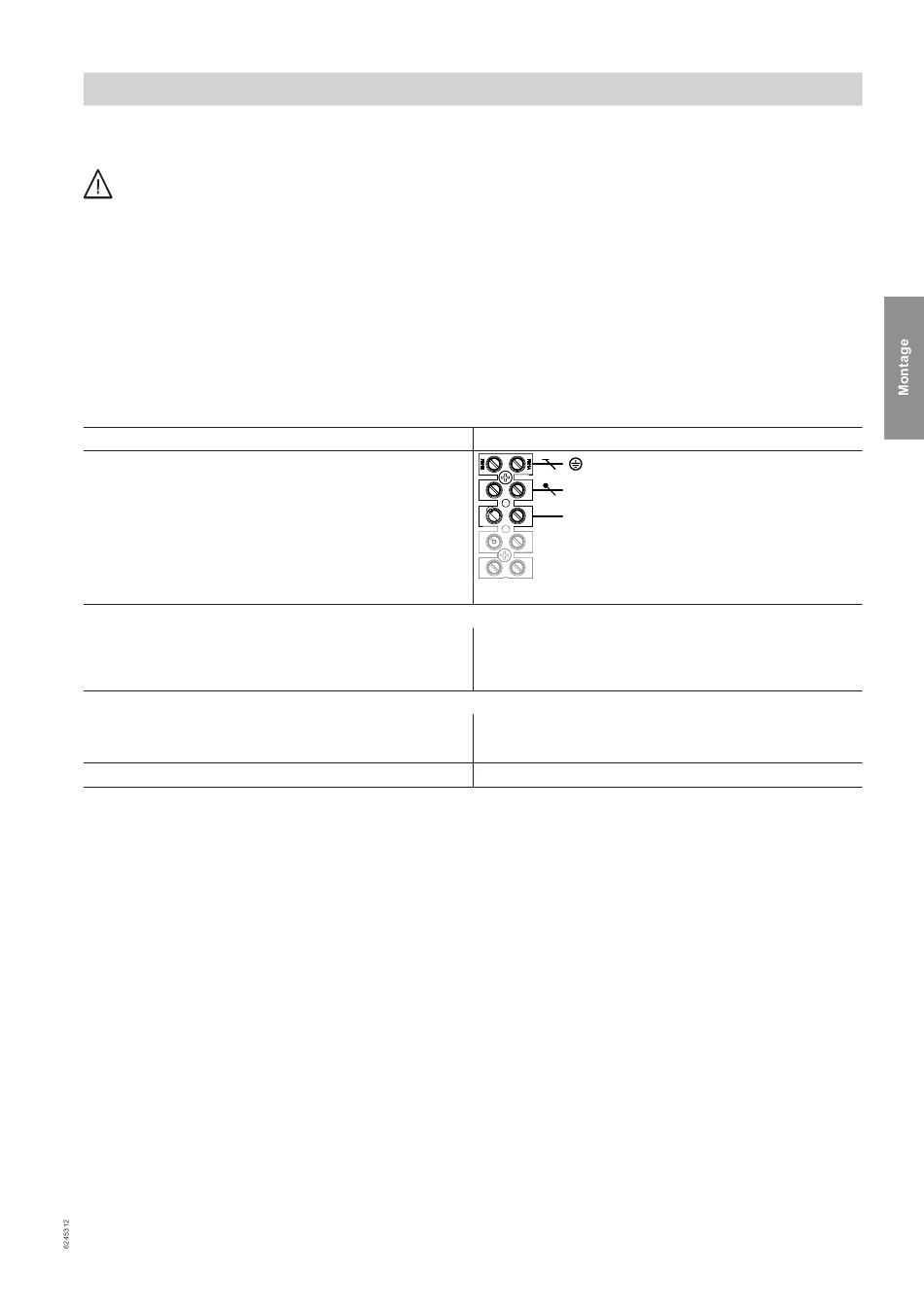

Außeneinheit mit 1 Ventilator
Netzanschluss Verdichter
Empfohlene Netzanschlussleitung
Max. Leitungslänge
Für 3 x 2,5 mm 2
■
2
Für 3 x 4,0 mm
■
Max. Absicherung
!
Achtung
Falsche Phasenfolge kann zu Geräteschäden
führen.
Den Netzanschluss des Verdichters 400 V~ nur
in der angegebenen Phasenfolge (siehe
Anschlussklemmen) mit rechtsdrehendem
Drehfeld ausführen.
■ Anschlussbereich Außeneinheit: Siehe Kapitel „Lei-
tungsverlegung zum Anschlussbereich".
■ Netzanschlussleitung vor direkter Sonneneinstrah-
lung schützen.
230 V~
N
L
1/N/PE 230 V~/50 Hz
3 x 2,5 mm 2
Oder
2
3 x 4,0 mm
20 m
32 m
16 A
Elektrisch anschließen
