Dold RN 5897/311 Bedienungsanleitung Seite 10

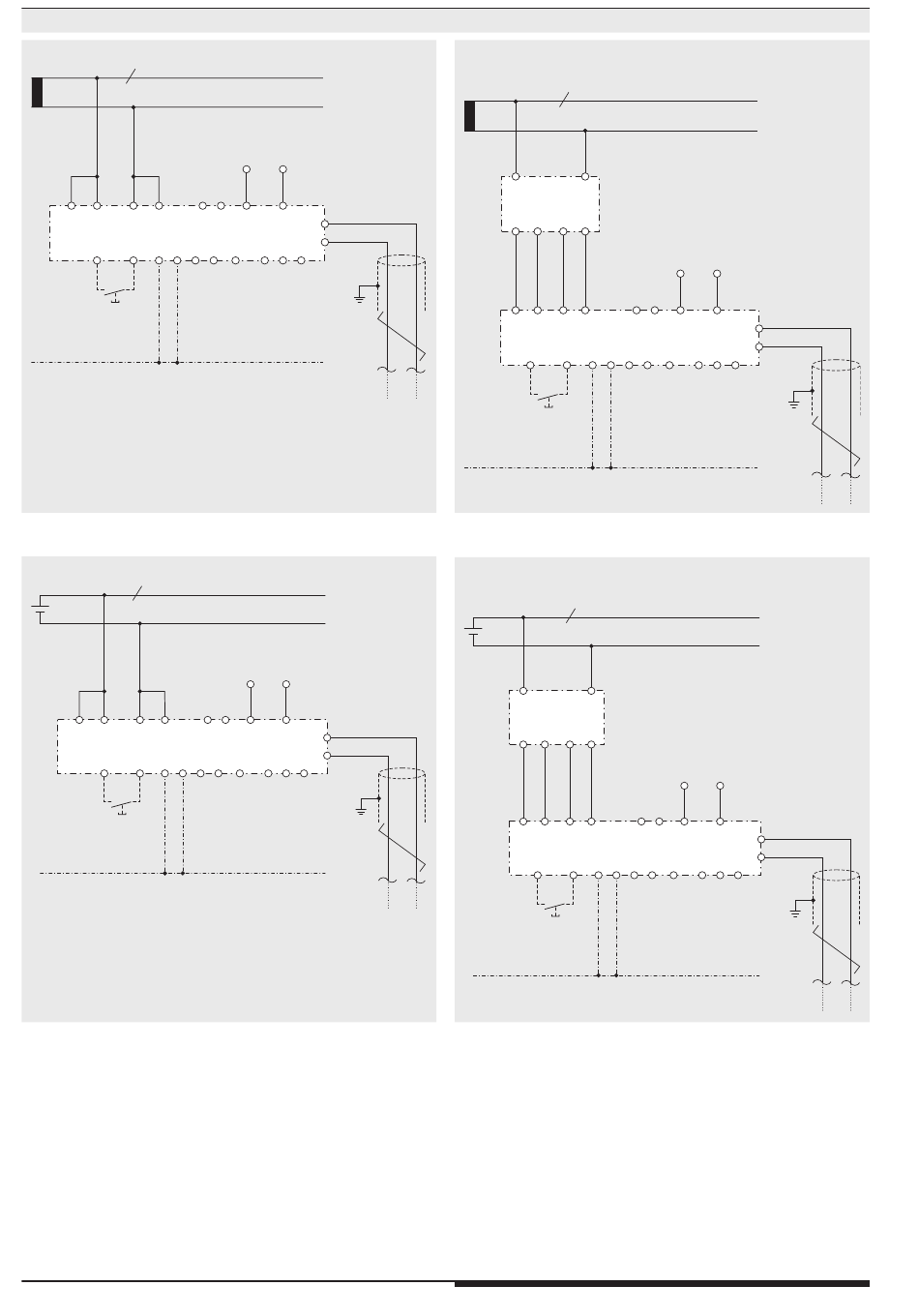

Anschlussbeispiele
Einphasiges, von der Erde isoliertes Netz
AC 0...250V 16...1000Hz
L1
L2
VSG1 L(+) L(-) VSG2
RN5897/311
X1 X2 PE1 PE2
*2)
Externe kombinierte
Test-/Reset-Taste
Zu überwachendes ungeerdetes Gleichspannungsnetz
DC 0...300V
L+
L-
VSG1 L(+) L(-) VSG2
RN5897/311
X1 X2 PE1 PE2
*2)
Externe kombinierte
Test-/Reset-Taste
PE
*1) Hilfsspannung U (A1(+)/A2) kann auch aus dem zu überwachenden Netz entnommen werden.
H
Dabei ist jedoch der Spannungsbereich der Hilfsspannung zu beachten.
*2) Steuereingang X1/X2 für externe kombinierte Test-/Reset-Taste:
• Ansteuerung ca. 1 s: Testfunktion
• Ansteuerung > 3 s: Resetfunktion
U N
Einstellung der
Netzanschlussart:
UH
AC
*1)
Ext. Vorschaltgerät:
OFF
Y1 Y2 A1(+) A2
A
B
11 12 14 21 22 24
M13051
U N
Einstellung der
Netzanschlussart:
UH
DC
*1)
Ext. Vorschaltgerät:
OFF
Y1 Y2 A1(+) A2
A
B
11 12 14 21 22 24
M13057
Einphasiges, von der Erde isoliertes Netz
RL5898: AC 0...440V 16...1000Hz
RP5898: AC 0...760V 16...1000Hz
RR5898: AC 0...1150V 16...1000Hz
L1
L2
L1(+) L2(-)
RL5898
RP5898
RR5898
VSG1 L(+) L(-) VSG2
VSG1 L(+) L(-) VSG2
RN5897/311
X1 X2 PE1 PE2
*2)
Externe kombinierte
Test-/Reset-Taste
PE
Zu überwachendes ungeerdetes Gleichspannungsnetz
RL5898: DC 0...550V
RP5898: DC 0...1100V
RR5898: DC 0...1760V
L+
L-
L1(+) L2(-)
RL5898
RP5898
RR5898
VSG1 L(+) L(-) VSG2
VSG1 L(+) L(-) VSG2
RN5897/311
X1 X2 PE1 PE2
*2)
Externe kombinierte
Test-/Reset-Taste
PE
10
U N
Einstellung der
Netzanschlussart:
AC
Ext.Vorschaltgerät
ON
UH
*1)
Y1 Y2 A1(+) A2
A
B
11 12 14 21 22 24
M13054
U N
Einstellung der
Netzanschlussart:
DC
Ext.Vorschaltgerät
ON
UH
*1)
Y1 Y2 A1(+) A2
A
B
11 12 14 21 22 24
M13060
20.03.25 de / 940A
