Überwachungstechnik
VARIMETER IMD
Isolationswächter

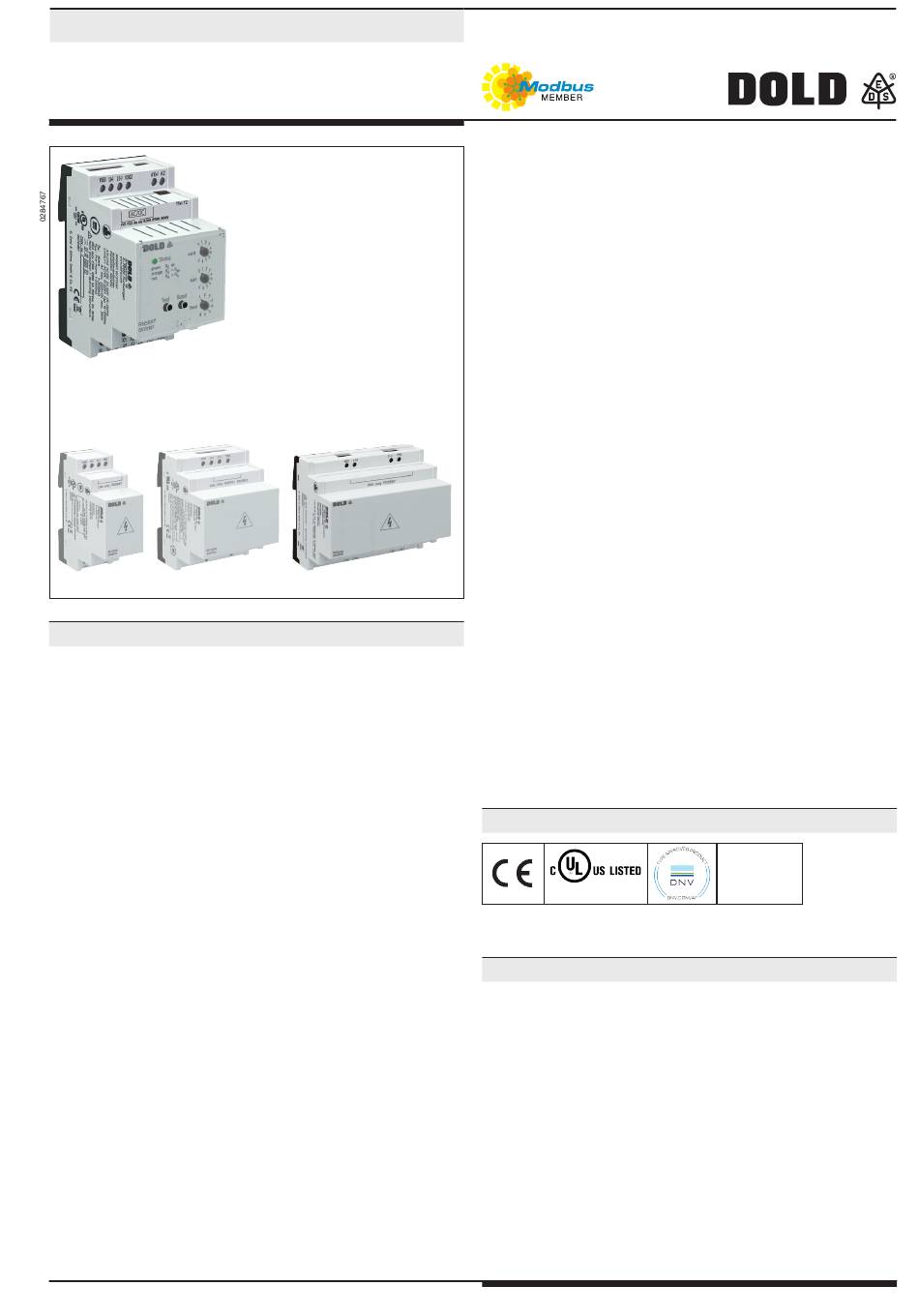

RN 5897/311
RN 5897/311
Vorschaltgeräte
RL 5898 RP 5898
Produktbeschreibung
Der Isolationswächter RN 5897/311 der VARIMETER IMD Familie ist
eine Lösung zur optimalen Isolationsüberwachung moderner IT-Systeme.
Dabei ist das Gerät flexibel in AC-, DC- sowie gemischten AC-/DC-
Netzen, auch mit hohen Netzableitkapazitäten gegen PE, einsetzbar.
Die Geräteparametrierung und die Einstellung der Ansprechwerte erfolgt
über Modbus. Sämtliche Messwerte, Gerätezustände und Parameter
lassen sich auch über Modbus auslesen. Alle, am Gerät vorhandenen
Funktionen können ebenfalls über den Modbus bedient werden. Über eine
mehrfarbige Gerätestatus-LED werden die Betriebszustände anwender-
freundlich visualisiert. Durch eine plombierbare Klarsichtabdeckung kann
das Gerät gegen unerwünschte Manipulationen geschützt werden.
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.
RR 5898
Original
Ihre Vorteile
• Vorbeugender Brand- und Anlagenschutz
• Erkennung von symmetrischen und unsymmetrischen Isolationsfehlern
• Schnelle Fehlerlokalisierung durch selektive Erdschlusserkennung
nach L+ und L-
• Universell einsetzbar in ungeerdeten AC-, DC-, AC/DC-Netzen
bis AC max. 250 V bzw. DC max. 300 V
• Mit Anschlussmöglichkeit eines externen Vorschaltgerätes:
RL 5898 für Nennspannungen bis AC 400 V / DC 500 V
RP 5898 für Nennspannungen bis AC 690 V / DC 1000 V
RR 5898 für Nennspannungen bis AC 1000 V / DC 1500 V
• Einfache Einstellung der Ansprechwerte und Einstellparameter mittels
Modbus RTU-Schnittstelle
• Für Netzableitkapazitäten bis 1000 µF
• Erweiterter Betriebstemperaturbereich von - 40 ... + 70 °C
• Optimierte Reaktionszeit bei hohen Netzableitkapazitäten
• Überwachung auch bei spannungslosem Netz
• Messkreisüberwachung L(+)/L(-) auf Drahtbruch (abschaltbar)
• Schutzleiteranschlussüberwachung PE1/PE2 auf Drahtbruch
(nicht abschaltbar)
• 2 Wechsler für Isolationsfehler-Pre-Alarm und Isolationsfehler-Alarm,
jeweils galvanisch getrennt
• Mit galvanisch getrennter Modbus RTU-Schnittstelle
Merkmale
• Isolationsüberwachung nach IEC/EN 61557-8
• Triggerausgang für Isolationsfehlersuchsystem
• 2 voneinander getrennt einstellbare Ansprechschwellen
(z.B. für Pre-Alarm und Alarm nutzbar)
• Einstellbereich 1. Ansprechwert (Pre-Alarm): 1 kΩ ... 2 MΩ
• Einstellbereich 2. Ansprechwert (Alarm): 1 kΩ ... 2 MΩ
• Arbeits- oder Ruhestromprinzip für Melderelais einstellbar
• Mit mehrfarbiger Gerätestatus-LED zur Anzeige des Betriebszustandes
• Einstellung der maximalen Netzableitkapazität zur Verkürzung der
Ansprechzeit
• Automatischer und manueller Geräteselbsttest
• Alarmspeicherung wählbar
• Manipulationsschutz durch plombierbare Klarsichtabdeckung
• Externer Steuereingang für kombinierte Test-/Reset-Taste
• 2 Weitspannungsbereiche für die Hilfsspannung
• Baubreite 52,5 mm
Zulassungen und Kennzeichen
1)
Canada / USA
Nur RN 5897 und RL / RP 5898
1)
Anwendungen
Isolationsüberwachung von:
• Ungeerdeten AC-, DC-, AC/DC-Netzen
• USV-Anlagen
• Netzen mit Frequenzumrichtern
• Batterienetzen
• Netzen mit Gleichstromantrieben
• Hybrid- und Batteriefahrzeugen
• Mobilen Stromerzeugern
1
1)
AC/DC
